Entdecken Sie 14 wesentliche Arten von Löchern in der Technik mit detaillierten Symbolen, Anwendungen und Experten-Tipps für präzises Bearbeiten und Konstruktionslösungen.

Grundlagen der Lochgeometrie und Spezifikationen

Das Verständnis der Locharten beginnt mit den Grundlagen der Geometrie und Bearbeitungsspezifikationen. Jedes Loch wird durch Schlüsselfaktoren definiert: Durchmesser, Tiefe, Toleranz, und Oberflächenfinish. Diese Faktoren stellen sicher, dass das Loch seine Funktion erfüllt und mit Gegenstücken passt.

Element	Beschreibung	Warum es wichtig ist
Durchmesser	Breite des Lochs, üblicherweise in Zoll oder mm	Entscheidend für Passung und Spiel
Tiefe	Wie tief das Loch ist	Bestimmt Festigkeit und Zweck
Toleranz	Akzeptable Abweichung in der Größe	Sichert eine ordnungsgemäße Passung ohne zu enge oder zu lockere Verbindung
Oberflächenfinish	Oberflächenbeschaffenheit im Inneren des Lochs	Beeinflusst Abdichtung, Gewindeschneiden und Verschleißfestigkeit

Als Nächstes ist es wichtig, zu unterscheiden Blindlöcher von Durchgangslöchern:

• Blindlöcher Enden im Material; sie gehen nicht vollständig durch.
• Durchgangslöcher vollständig durchdringen, auf der gegenüberliegenden Seite austreten.

Jede Art eignet sich für unterschiedliche Anwendungen, abhängig von den Festigkeitsanforderungen und der Montagegestaltung.

Grundlagen der Bearbeitung

Häufige Verfahren zur Lochherstellung umfassen:

• Bohren: Schnell und grob; erstellt Anfangslöcher.
• Fräsen: Vergrößert und verbessert die Genauigkeit der Löcher.
• Reiben: Glättet und passt Löcher auf präzise Maße an.
• Gewindeschneiden: Schneidet Innengewinde.

Diese Operationen verwenden Werkzeuge wie Spiralbohrer, Bohrstangen, Reibahlen und Gewindeschneider. Die Wahl des richtigen Werkzeugs hängt von den Materialien und der Lochart ab.

Tipp für komplexe Geometrien

Mehrachsen-CNC-Maschinen ermöglichen präzise Lochbearbeitung in komplexen Teilen. Sie bieten:

• Hohe Genauigkeit
• Fähigkeit, geneigte und gebogene Löcher zu bohren
• Reduzierte Rüstzeit

Diese Technologie ist besonders nützlich für Luft- und Raumfahrt- sowie medizinische Komponenten, bei denen exakte Geometrien unerlässlich sind.

Durch das Beherrschen dieser Grundlagen legen Sie ein solides Fundament für das Verständnis speziellerer Locharten.

Einfache und grundlegende Löcher Die Grundlage der Bearbeitung

Einfache Löcher sind die häufigste Art, die Sie in der Fertigung sehen werden. Stellen Sie sie sich als schlichte zylindrische Öffnungen ohne zusätzliche Merkmale vor. Diese Löcher sind in Zeichnungen meist mit bestimmten Symbolen gekennzeichnet und haben festgelegte Toleranzen für Durchmesser und Tiefe, um eine ordnungsgemäße Passform und Funktion zu gewährleisten.

Durchgangslöcher gehen vollständig durch das Material. Sie sind leicht zu bearbeiten und ideal für Befestigungselemente, Stifte oder Freiraum. Da sie vollständig durchdringen, bieten sie einfache Anwendungen wie Bolzenpassagen oder Ausrichtung. Das Standard-Symbol für diese Löcher zeigt eine saubere, vollständige Durchdringungslinie, und sie sind wegen ihrer Einfachheit und Zuverlässigkeit beliebt.

Blindlöcher Nur einen Teil eines Abschnitts durchgehen. Sie erfordern eine sorgfältige Tiefensteuerung, da das Anhalten am richtigen Punkt schwierig sein kann. Blindbohrungen sind unerlässlich, wenn die Rückseite eines Werkstücks versiegelt oder intakt bleiben muss, wie bei Hydraulikkomponenten oder bestimmten Prototypen. Das Symbol für Blindbohrungen hebt die Teilentiefe hervor, sodass die Facharbeiter genau wissen, wie tief sie bohren müssen, ohne ganz durchzugehen.

Großes Fallbeispiel: Für Aluminiumprototypen hat Vast Durchgangsbohrungen mit engen Toleranzen gefertigt, die eine perfekte Passform und Funktion in leichten Teilen gewährleisteten und so die Bedeutung von Präzision selbst bei einfachen Löchern demonstrierten.

Das Verständnis dieser einfachen Locharten ist entscheidend – sie bilden die Bausteine für komplexere Bearbeitungsprozesse, die täglich in deutschen Fertigungsbetrieben und Produktionslinien verwendet werden.

Spezialisierte Befestigungsbohrungen für Schrauben, Bolzen und Gewinde

Befestigungsbohrungen sind speziell für Schrauben, Bolzen und Gewindebefestigungen konzipiert. Eine häufige Art ist die Schraubenbefreiungslöcher, die etwas größer als der Schaft der Schraube sind. Dies ermöglicht es, die Schraube frei durchzuschieben, ohne in das Material zu greifen, was die Montage erleichtert. Die Verwendung von Größenübersichten für Befreiungslöcher hilft, Gewindeschäden zu vermeiden und eine korrekte Passform zu gewährleisten.

Gewindebohrungen sind eine weitere wichtige Art, die über interne Gewinde verfügen, um Schrauben oder Bolzen aufzunehmen. Sie sind auf Zeichnungen mit speziellen Symbolen gekennzeichnet und können durch Gewindeschneiden mit Gewindebohrern oder durch Gewindewalzen hergestellt werden, was das Material durch Kaltarbeit stärkt.

Gewindelöcher können intern (wie Gewindebohrungen) oder extern sein, mit detaillierten Spezifikationen für Gewindesteigung, Größe und Tiefe, um unterschiedlichen Befestigungsanforderungen gerecht zu werden. Diese sind in Anwendungen unerlässlich, bei denen eine sichere Befestigung oder wiederholte Montage erforderlich ist.

Profi-Tipp: Für Blindgewindebohrungen (Löcher, die nicht ganz durchgehen) ist das Gewindefräsen eine großartige Technik. Es liefert saubere, präzise Gewinde, ohne den Boden des Lochs zu beschädigen, was die Qualität und Langlebigkeit des Teils verbessert.

Versenkte und Oberflächenfinish-Löcher für bündige und funktionale Oberflächen

Wenn Sie möchten, dass Schrauben oder Befestigungen bündig mit oder unter der Oberfläche sitzen, sind versenkte Löcher die richtige Wahl. Sie helfen, glatte, funktionale Oberflächen zu schaffen, die sauber aussehen und richtig funktionieren.

Senkbohrung

Eine Senkbohrung hat eine konische Vertiefung, die speziell für Flachkopfschrauben entwickelt wurde. Sie finden Standard-Senkwinkel wie 82°, 90° oder 100°, je nach Schraubenspezifikation. Sie sorgt dafür, dass der Schraubenkopf bündig mit der Oberfläche sitzt, ideal für Möbel, Luft- und Raumfahrtteile und überall, wo Sauberkeit und Funktion wichtig sind.

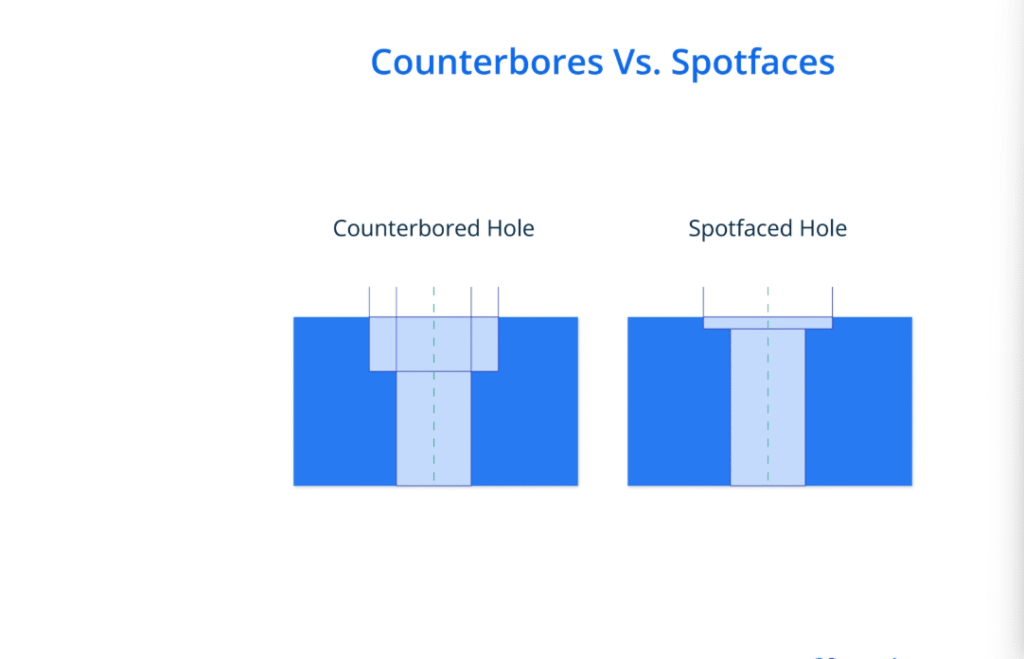

Aufbohrloch

Senkbohrungen sind zylindrische Vertiefungen mit flachem Boden und einer deutlichen Schulter. Sie sind ideal, wenn Sie Schraubenköpfe oder Befestigungen unter einer bündigen Oberfläche verstecken möchten. Man sieht sie häufig in Leiterplatten und mechanischen Baugruppen, bei denen Freiraum und Sitzfläche entscheidend sind.

Spotface-Loch

Ein Spotface ist im Grunde eine flache Senkung. Es wird verwendet, um eine glatte, ebene Fläche auf einer rauen oder unebenen Oberfläche bereitzustellen, damit der Schrauben- oder Bolzenkopf senkrecht sitzt. Es ist üblich beim Bearbeiten von Stahl oder Gussstücken, bei denen die Oberflächenbeschaffenheit variiert.

Gegenbohrung

Dies ist eine hybride Bohrungsart, die Merkmale von Senkbohrungen und Aufbohrungen kombiniert. Sie eignet sich für Befestigungselemente, die sowohl einen versenkten Kopf als auch zusätzlichen Freiraum benötigen. Gegenbohrungen sind praktisch für spezielle Montagen, die eine starke Haltekraft und eine bündige Passform erfordern.

Präzision in der realen Welt

Nehmen wir den Fall von Titanimplantaten – die präzisen Senkbohrungen sind hier entscheidend. Sie sorgen dafür, dass Schrauben perfekt bündig sitzen, Spannstellen vermeiden und die Biokompatibilität verbessern. Ein anschauliches Beispiel dafür, wie versenkte Bohrungsarten in hochkomplexen Branchen eine wichtige Rolle spielen.

Schnelle Tipps für Senkbohrungen

• Senkwinkel auf Schraube abstimmen für optimalen Sitz
• Bei Bolzenköpfen mit größerem Durchmesser als der Schraubenschaft eine Aufbohrung verwenden
• Rauhe Oberflächen mit Spotface glätten, um ungleichmäßigen Sitz zu vermeiden
• Für komplexe Befestigungsanforderungen Gegenbohrungen in Betracht ziehen

Versenkte Bohrungen helfen Ihnen, funktionale, bündige Oberflächen zu erzielen, die professionell aussehen und später Hardwareprobleme verhindern. Das Wissen, wann welcher Bohrungstyp zu verwenden ist, spart Zeit und verbessert die Verarbeitungsqualität.

Fortgeschrittene und unregelmäßige Bohrungen für komplexe Designs

Bei komplexen Bauteilen reichen einfache runde Löcher nicht aus. Fortgeschrittene und unregelmäßige Bohrungen erfüllen spezielle Anforderungen wie Ausrichtung, Bewegung und präzise Passformen.

• Konische Löcher: Diese haben eine allmähliche Durchmesseränderung und werden häufig für Keile oder Ausrichtstifte verwendet. Die Konusform sorgt dafür, dass Teile sicher verriegeln, was in Automobil- und Luft- und Raumfahrtmontagen üblich ist.
• Unterbrochene Löcher: Durch das Bohren von Teilabschnitten mit Pausen oder Überlappungen entstehen diese Löcher, die einen mehrstufigen Prozess erfordern. Man findet sie in Zahnrädern oder Teilen, die das Gewicht reduzieren, aber die Festigkeit erhalten sollen.
• Schlitzlöcher: Verlängerte Öffnungen, die Anpassungen oder Richtungsänderungen ermöglichen. Schlitze haben spezifische Maßvorgaben und enge Toleranzen, um die präzise Ausrichtung der Teile während der Montage zu gewährleisten.

Tipp: Für unterbrochene Löcher und andere komplexe Profile in Betracht ziehen Erodieren (Hochspannungs-EDM) Über die traditionelle CNC-Fräsbearbeitung hinaus. EDM ist hervorragend bei komplexen Formen und harten Materialien, bei denen CNC Schwierigkeiten haben könnte.

Diese spezialisierten Löcher fügen Designs Funktionalität und Flexibilität hinzu und sind in der fortgeschrittenen Fertigung und Prototypenentwicklung unverzichtbar.

Lochkennzeichen-Symbole und Standards beim Lesen von technischen Zeichnungen

Zu wissen, wie man Lochkennzeichen-Symbole liest, ist entscheidend, wenn man mit gebohrten Löchern arbeitet. Diese Symbole kommunizieren genaue Details wie Größe, Tiefe, Toleranz und Oberflächenfinish direkt auf technischen Zeichnungen.

GD&T-Grundlagen für Löcher

Geometrische Tolerierung und Dimensionierung (GD&T) hilft, Steuerungen wie Position, Rechtwinkligkeit und Laufabweichung für Löcher zu definieren. Dies stellt sicher, dass Teile richtig passen und funktionieren, ohne Vermutungen.

Wichtige Lochsymbole, die man kennen sollte

Hier ist eine schnelle Merkhilfe der häufigsten Lochkennzeichen-Symbole, basierend auf ISO- und ASME-Standards:

Symbol	Bedeutung	Anwendungsfall
Ø	Durchmesser	Grundgröße des Lochs
⊥	Rechtwinkligkeit	Loch muss rechtwinklig sein
⌴	Senken	Kegelförmige Vertiefung für Senkkopfschrauben
☐	Vertiefen	Zylindrische Vertiefung mit Schulter
✓	Ansenkung	Flache, flache Oberfläche
Tiefenwert	Lochtiefe (z.B. 0,5″)	Steuert, wie tief ein Blindloch geht

Überprüfen Sie regelmäßig die Toleranzen – sie steuern die Lochgrößenbegrenzungen und stellen sicher, dass Teile richtig zusammenpassen.

Häufige Fallstricke beim Lesen von Lochkennzeichen

• Fehlinterpretation der Tiefe: Ein Blindloch könnte wie ein Durchgangsloch aussehen, wenn die Tiefenangabe ignoriert wird.
• Übersehen von Toleranzklassen, was zu Passungsproblemen führt.
• Verwechslung von Symbolen wie Senkkopf und Aufbohrung.

Hilfreicher Tipp

Viele Werkstätten verwenden heute digitale Zeichenüberprüfungsdienste, um diese Fehler vor dem Fräsen zu erkennen. Dies kann Zeit sparen, Ausschuss reduzieren und die Gesamtqualität der Teile verbessern.

Selbstsicheres Lesen der Lochangaben stellt sicher, dass Ihre Bearbeitung dem Konstruktionsentwurf entspricht und vermeidet Kopfschmerzen später.

Anwendungen in verschiedenen Branchen Praktische Anwendungen von Locharten

Verschiedene Locharten erfüllen spezifische Rollen in verschiedenen Branchen und sind entscheidend für zuverlässige und präzise Fertigung in Deutschland. Hier ist, wie verschiedene Sektoren Löcher nutzen, um ihre einzigartigen Bedürfnisse zu erfüllen:

Automobilindustrie Freiflächenlöcher sind in Motorblöcken und Chassis üblich, ermöglichen das reibungslose Durchlaufen von Bolzen und Schrauben ohne Gewindeschneiden.
Gewindebohrungen schaffen starke gewindete Verbindungen für Komponenten, die abnehmbar oder verstellbar sein müssen, wie Zylinderköpfe und Getriebeteile. Luft- und Raumfahrt Tapered holes werden häufig für Ausrichtstifte verwendet, um leichte Verbundteile mit engen Toleranzen zu passen.
Senkkopflöcher ermöglichen eine bündige Montage von Befestigungselementen, reduzieren den Luftwiderstand und erhalten die glatten Oberflächen, die auf Flugzeugaußenseiten erforderlich sind. Elektronik Durchgangslöcher bieten Wege für Leitungen und Anschlüsse auf Leiterplatten (PCBs).
Sichtflächenlöcher schaffen flache Oberflächen, die für die Aufnahme von Komponenten unerlässlich sind und gleichmäßigen Druck über Kontakte gewährleisten. Medizinische Blindlöcher sind für Implantate unerlässlich, um eine vollständige Penetration zu vermeiden und die strukturelle Integrität zu erhalten.
Gewindelöcher bieten sichere Befestigungspunkte für Schrauben in Geräten wie Knochenplatten und Prothesen. Mehrere Locharten in Baugruppen

Moderne Baugruppen kombinieren oft mehrere Locharten für Funktion und Form – nehmen Sie Automobilprototypen oder Luft- und Raumfahrtteile, bei denen Freiflächen-, Gewindebohr-, Senkkopf- und Tapered holes Gemeinsam arbeiten für Stärke, Gewichtsersparnis und einfache Montage.

Die Verwendung des richtigen Lochtyps am richtigen Ort verbessert nicht nur die Fertigungseffizienz, sondern erhöht auch die Produktsicherheit und Langlebigkeit in diesen Branchen.

Best Practices für die Auswahl und Bearbeitung von Locharten

Bei der Auswahl der richtigen Locharten für Ihr Projekt berücksichtigen Sie diese Schlüsselfaktoren: Materialart, erwartete Belastung und die Umgebung, in der das Bauteil betrieben wird. Verschiedene Materialien wie Aluminium, Stahl oder Verbundstoffe reagieren unterschiedlich auf die Bearbeitung, daher hilft es, zu wissen, womit man arbeitet, um Fehler zu vermeiden.

Um Fehler bei der Bearbeitung zu verhindern:

• Halten Sie den richtigen Randabstand ein, um Risse oder Schwachstellen um das Loch zu vermeiden.
• Steuern Sie die Späneentfernung, insbesondere beim Bohren tiefer oder blindliegender Löcher, um Oberflächenfinish und Werkzeuglebensdauer zu erhalten.
• Verwenden Sie die richtigen Werkzeuggeschwindigkeiten und -vorschubwerte für Ihr Material.

Nachhaltigkeit wird ebenfalls immer wichtiger. Der Einsatz umweltfreundlicher Kühlmittel und Schmierstoffe schützt nicht nur die Umwelt, sondern kann auch die Werkzeuglebensdauer und die Qualität der Teile verbessern.

Hier ist eine kurze Checkliste, um Ihren Lochwahl- und Bearbeitungsprozess zu leiten:

• Bestimmen Sie die Lochfunktion (Befestigung, Freiraum, Ausrichtung).
• Passen Sie den Lochtyp an die Belastungs- und Umweltbedingungen an.
• Überprüfen Sie die Bearbeitungsfähigkeiten (CNC, Mehr-Achs, EDM).
• Bestätigen Sie die erforderlichen Toleranzen und Oberflächenfinish-Anforderungen.
• Planen Sie die Späneentfernung und den Einsatz von Kühlmittel.

Die Befolgung dieser Best Practices führt zu qualitativ besseren Löchern, weniger Ausschuss und einem reibungsloseren Produktionsablauf.
