Verstehen der Grundlagen von GD&T und Toleranzsymbolen

Haben Sie sich jemals gefragt, wie Ingenieure sicherstellen, dass Teile perfekt zusammenpassen, selbst wenn sie von verschiedenen Herstellern hergestellt werden? Hier kommt Geometrische Bemaßung und Toleranz, oder GD&T, ins Spiel. GD&T ist ein standardisiertes System, das Ingenieur-Toleranzen klar und präzise durch spezielle Symbole auf Zeichnungen kommuniziert.

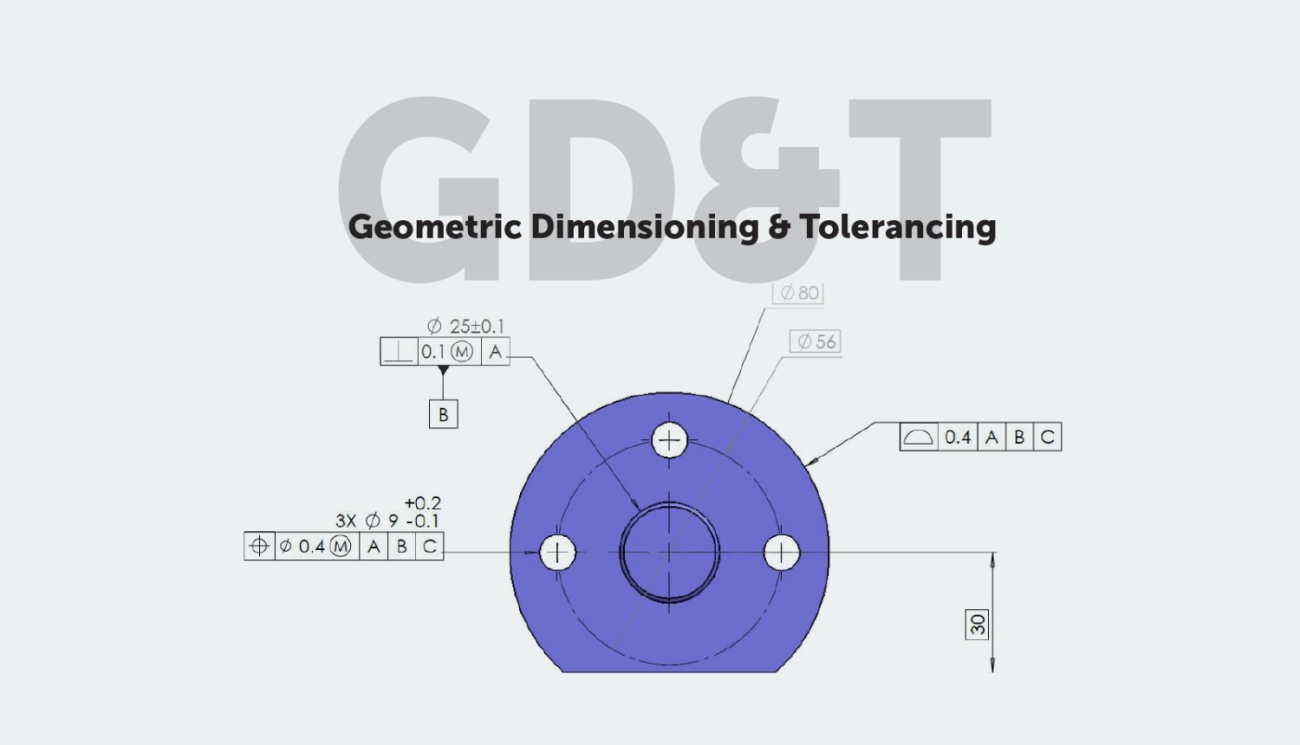

Was ist Geometrische Bemaßung und Toleranz GD&T

Im Kern definiert GD&T zulässige Abweichungen in der Geometrie von Teilen, wie Form, Größe, Orientierung und Lage, mit einer universellen Sprache von Symbolen. Anstatt nur Zahlen für Maße und Toleranzen anzugeben, beschreibt GD&T, wie stark eine Funktion abweichen darf, um dennoch wie vorgesehen zu funktionieren. Dieses System folgt Standards wie dem ASME Y14.5, was es zuverlässig und branchenübergreifend konsistent macht.

Warum Engineering-Toleranzsymbole anstelle traditioneller Methoden verwenden

Sie könnten fragen, warum nicht einfach traditionelle Bemaßung mit Plus-Minus-Werten verwenden? Hier ist der Grund, warum Engineering-Toleranzsymbole einen erheblichen Vorteil bieten:

• Klarheit und Präzision: GD&T-Symbole vermitteln komplexe geometrische Kontrollen auf klare, prägnante Weise und minimieren Missverständnisse.
• Funktionaler Fokus: Es verbindet Toleranzen direkt mit der Funktion des Teils und stellt so die Leistung in der realen Welt sicher, anstatt nur Fertigungslimits zu erfüllen.
• Verbesserte Kommunikation: Die Verwendung standardisierter Symbole hilft Ingenieuren, Maschinenbauern und Qualitätsprüfern, die gleiche Sprache zu sprechen — was kostspielige Fehler reduziert.
• Flexibilität in der Fertigung: GD&T ermöglicht kontrollierte Abweichungen, was eine kosteneffiziente Fertigung ohne Qualitätsverlust erlaubt.
• Bessere Qualitätskontrolle: Es unterstützt effektivere Inspektionsprozesse und verbessert die Konsistenz und Zuverlässigkeit der Teile.

Durch das Beherrschen von GD&T und Engineering-Toleranzsymbolen erhalten Sie ein leistungsstarkes Werkzeugset, um Teile mit Vertrauen und Genauigkeit zu entwerfen und herzustellen. Es sind mehr als nur Regeln — es ist eine Methode, um sicherzustellen, dass jede Komponente passt, funktioniert und wie vorgesehen langlebig ist.

Die wichtigsten Kategorien und Bedeutungen der GD&T-Symbole

Das Verständnis der Hauptkategorien der Engineering-Toleranzsymbole ist entscheidend, um GD&T korrekt zu lesen und anzuwenden. Diese Symbole fallen in mehrere Gruppen, die jeweils unterschiedliche Aspekte der Geometrie eines Merkmals steuern.

Form-Toleranzsymbole zur Steuerung von Form und Geradheit

Formsymbole konzentrieren sich auf die Grundform eines Teils und stellen sicher, dass Merkmale wie Ebenheit, Geradheit, Rundheit und Zylindrizität die erforderlichen Grenzen einhalten. Diese kontrollieren die Genauigkeit einzelner Oberflächen ohne Bezug zu anderen Merkmalen.

Ausrichtungs-Toleranzsymbole zur Gewährleistung der richtigen Ausrichtung

Ausrichtungssymbole stellen sicher, dass Merkmale korrekt relativ zu anderen Teilen ausgerichtet sind. Gängige Symbole sind Rechtwinkligkeit, Parallelität und Winkel. Sie sind entscheidend, wenn Passform und Funktion von genauen Richtungsbeziehungen abhängen.

Lage-Toleranzsymbole für präzise Positionierung

Diese Symbole steuern, wo Merkmale platziert werden, wie Löcher oder Schlitze, relativ zu Bezugspunkten oder zueinander. Die Positionsgenauigkeit ist hier am häufigsten verwendete Toleranz, um sicherzustellen, dass Teile passen und ohne Probleme zusammengebaut werden können.

Profil- und Rundlauf-Toleranzsymbole für komplexe Oberflächenkontrolle

Profilsymbole behandeln gebogene oder komplexe 3D-Oberflächen und steuern, wie genau sie einer gewünschten Form folgen. Rundlauf-Symbole werden für Merkmale an rotierenden Teilen verwendet und kontrollieren, wie stark eine Oberfläche während der Drehung abweichen kann, was für Balance und reibungslosen Betrieb entscheidend ist.

Durch das Wissen um diese Kategorien und die Bedeutung jedes Symbols können Sie technische Zeichnungen besser interpretieren und sicherstellen, dass Ihre Teile den Konstruktionsabsichten entsprechen. Für weitere Informationen darüber, wie diese Symbole in Standards eingebunden sind, lesen Sie die ASME Y14.5 Standards.

Modifikatoren Bezugspunkte und fortgeschrittene Anwendungen in technischen Zeichnungen

Das Verständnis wichtiger Modifikatoren und Bezugspunkte ist unerlässlich bei der Arbeit mit Toleranzsymbolen in GD&T. Diese Elemente helfen, klare, konsistente Anweisungen für Fertigung und Prüfung bereitzustellen, um sicherzustellen, dass Teile passen und korrekt funktionieren.

Erläuterung der Schlüsselmodifikatoren MMC, LMC und RFS

• MMC (Maximaler Materialzustand): Bedeutet, dass das Merkmal das größtmögliche Material enthält, wie das kleinste Loch oder die größte Wellenlänge. Es erlaubt bei der Prüfung einen Toleranzbonus, was die Fertigung erleichtert.
• LMC (Minimaler Materialzustand): Das Gegenteil von MMC, es liegt vor, wenn das Merkmal das geringste Material aufweist, wie das größte Loch oder die kleinste Wellenlänge. Dies ist wichtig, um minimale Festigkeit oder Passform zu gewährleisten.
• RFS (Unabhängig von der Merkmalgröße): Zeigt an, dass die Toleranz unabhängig von der Größe des Merkmals gilt und eine einfache Kontrolle ohne Größenbonus bietet.

Diese Modifikatoren helfen, die Toleranzgenauigkeit je nach kritischen funktionalen Anforderungen zu steuern.

Bezugsflächen und Bezugssysteme bilden die Grundlage

Bezugsflächen sind imaginäre Punkte, Linien oder Ebenen, die als Ausgangsreferenz für alle geometrischen Messungen an einem Teil dienen. Ein Bezugsflächensystem ist eine Kombination davon, die den Ursprung für die in einer Zeichnung dargestellten Maßkontrollen definiert.

• Sie helfen, Teile auszurichten während der Montage.
• Bieten wiederholbare und präzise Messpunkte bei der Inspektion.
• Sicherstellen Konsistenz über verschiedene Chargen hinweg oder Fertigungsstandorte.

Das Verständnis der bereitgestellten Basisbezugsflächen reduziert Fehler und verbessert die Kommunikation zwischen Design-, Fertigungs- und Qualitätsteams.

Branchenanwendungen und Best Practices

• Automobil und Luft- und Raumfahrt sind stark auf MMC und Bezugsflächen angewiesen, um sicherzustellen, dass sicherheitskritische Teile unter dynamischen Bedingungen perfekt zusammenpassen.
• Fertigungswerkstätten verwenden Bezugsflächen, um Maschinen und Messvorrichtungen genau einzurichten.
• Immer referenzieren ASME Y14.5 Standards um mit branchenüblichen Praktiken übereinzustimmen.
• Verwenden Sie klare und unmissverständliche Datenelemente, um Verwirrung während der Produktion zu vermeiden.
• Regelmäßige Schulungen und aktualisierte GD&T-Diagramme helfen Teams, mit den besten Praktiken Schritt zu halten.

Durch das Beherrschen von Modifikatoren und Bezugspunkten maximieren Sie den Nutzen Ihrer technischen Zeichnungen und reduzieren kostspielige Fehler bei Herstellung und Inspektion.

Wie man GD&T-Symbole in Ihren Arbeitsablauf liest und anwendet

Das Verständnis, wie man Toleranzsymbole in der Technik liest und anwendet, insbesondere GD&T, kann einen großen Unterschied in Ihrem Fertigungs- oder Designprozess machen. Ein guter Ausgangspunkt ist das Erlernen der Interpretation eines Merkmalskontrollrahmens, der Kern von GD&T auf jeder technischen Zeichnung.

Schritt-für-Schritt-Anleitung zur Interpretation eines Merkmalskontrollrahmens

Ein Merkmalskontrollrahmen ist ein rechteckiger Kasten, der Symbole, Zahlen und manchmal Buchstaben enthält und genaue Anweisungen zur zulässigen Abweichung eines Merkmals gibt. So zerlegen Sie ihn:

• Toleranzart: Das erste Symbol im Inneren des Rahmens zeigt die Art der Toleranz (wie Position, Ebenheit oder Laufabweichung).
• Toleranzwert: Direkt nach dem Symbol sehen Sie eine Zahl, die angibt, wie viel Abweichung zulässig ist (zum Beispiel 0,005 Zoll).
• Modifikatoren: Symbole wie MMC (Maximum Material Condition) oder LMC (Least Material Condition) geben an, wie die Toleranz je nach Größe des Merkmals angewendet wird.
• Referenzpunkte: Wenn Buchstaben nach der Toleranz folgen, beziehen sie sich auf Bezugspunkte – vordefinierte Referenzpunkte oder Ebenen, die die Lage oder Orientierung des Merkmals betreffen.
• Zusätzliche Hinweise: Manchmal gibt es zusätzliche Details oder mehrere Bezugspunkte, die komplexe Beziehungen zwischen Merkmalen anzeigen.

Durch sorgfältiges Lesen jedes Teils des Merkmalskontrollrahmens erhalten Sie ein klares Bild davon, was am Teil erlaubt ist und wie es richtig inspiziert oder hergestellt werden kann.

Häufige Fallstricke und wie man sie vermeidet

Die Arbeit mit GD&T kann knifflig werden, wenn man nicht vorsichtig ist. Achten Sie auf diese häufigen Fehler:

• Ignorieren von Modifikatoren: Das Überspringen von MMC oder LMC kann dazu führen, dass Teile unnötig abgelehnt werden oder Montageprobleme auftreten.
• Fehler beim Lesen von Bezugspunkten: Die Verwendung des falschen Bezugspunkts oder das Ignorieren der Bezugspunktreihenfolge kann die Ausrichtung durcheinanderbringen und zu Maßabweichungen führen.
• Übersehen der Reihenfolge der Toleranzen: Jeder Toleranz- und Bezugspunkt ist in einer bestimmten Reihenfolge aufgeführt—das Durcheinanderbringen kann die ganze Bedeutung verändern.
• Verwechslung ähnlicher Symbole: Symbole wie Ebenheit und Geradheit sehen ähnlich aus, kontrollieren jedoch unterschiedliche Dinge; das Verständnis ihrer Unterschiede ist entscheidend.
• Nichtbefolgung der ASME Y14.5 Standards: Dies ist der wichtigste Leitfaden für GD&T in Deutschland, und die Befolgung verhindert Missverständnisse.

Vermeiden Sie diese Fallstricke, indem Sie Zeichnungen doppelt überprüfen, GD&T-Symbolcharts verwenden und sich mit Ihrem Team abstimmen. Mit Übung wird das Lesen und Anwenden von GD&T-Symbolen zur zweiten Natur, was Ihren Arbeitsablauf reibungsloser macht und Teile zuverlässiger.
