Zuverlässige Drucktransmitter mit hoher Genauigkeit, 4-20 mA Ausgang, ATEX-Zertifizierung und einfacher Installation für industrielle Anwendungen entdecken.

Wenn Sie in industriellen Umgebungen wie Fertigung, Öl & Gas oder Wasseraufbereitung arbeiten, wissen Sie, dass Drucktransmitter die stillen Helden sind, die Prozesse sicher und effizient halten. Aber was genau ist ein Drucktransmitter, und warum ist er so entscheidend für Ihren Betrieb? In diesem Leitfaden erfahren Sie, wie diese Geräte Druck in zuverlässige Signale umwandeln, welche Typen es gibt und worauf Sie bei der Auswahl achten sollten. Ob Sie Fehler beheben, installieren oder aufrüsten, das Verständnis von Drucktransmitter wird Ihnen helfen, klügere Entscheidungen zu treffen – und kostspielige Ausfallzeiten zu vermeiden. Bereit, zum Kern der Druckmessung vorzudringen? Lassen Sie uns eintauchen!

Was ist ein Drucktransmitter

Ein Drucktransmitter ist ein wesentliches Gerät in der industriellen Prozesssteuerung, das den Druck von Gasen oder Flüssigkeiten misst und diesen physikalischen Druck in ein elektrisches Signal umwandelt. Im Kern besteht er aus einem Drucksensor (oft piezoresistiv oder kapazitiv), Signalaufbereitungselektronik und einer Ausgangsschnittstelle, typischerweise einer standardisierten 4-20 mA Stromschleife. Dieser Ausgang ermöglicht eine nahtlose Kommunikation mit Steuerungssystemen und sorgt für eine genaue Prozessüberwachung.

Menschen verwechseln Drucktransmitter oft mit Druckwandlern oder Sensoren, aber es gibt klare Unterschiede. Während ein Drucksensor den Druck erkennt und ein rohes elektrisches Signal erzeugt, verarbeitet und konditioniert ein Transmitter dieses Signal und liefert eine standardisierte, kalibrierte Ausgabe, die für die Fernablesung bereit ist. Ein Transmitter vereint Sensor und Elektronik in einem robusten, industrietauglichen Gerät.

Stellen Sie sich einen Drucksensor als Mikrofon vor, das Klang aufnimmt; der Transmitter ist wie das Soundsystem, das diesen Klang verstärkt und in klare Signale umwandelt, die Sie verwenden können. Diese Unterscheidung ist entscheidend für eine zuverlässige industrielle Druckmessung, insbesondere wenn Genauigkeit und Sicherheit nicht kompromittiert werden dürfen.

Zur Veranschaulichung würde eine Infografik drei Teile zeigen:

• Das druckempfindliche Element, das Druckänderungen erkennt
• Signalaufbereitungselektronik, die das Rohsignal umwandelt
• Ausgangsstufe, die kalibrierte Daten an Steuerungen sendet

Das Verständnis darüber, was ein Drucktransmitter ist, hilft, die Vielfalt der Modelle und Funktionen auf dem Markt zu navigieren. Sind Sie sich darüber im Klaren, wie dieses Gerät in Ihre Prozesssteuerung passt?

Wie funktioniert ein Drucktransmitter

Ein Drucktransmitter, oder Drucktransmitter, misst Druck, indem er die physikalische Kraft einer Flüssigkeit oder eines Gases in ein nutzbares elektrisches Signal umwandelt. Hier ist eine einfache Schritt-für-Schritt-Erklärung, wie er funktioniert:

1. Sensorerkennung DruckDer Sender verwendet einen Drucksensor, häufig einen piezoresistiven Sensor, der reagiert, wenn Druck auf ihn ausgeübt wird. Dieser Sensor erkennt Druckänderungen, egal ob absolut, manometrisch oder differentiell.
2. SignalumwandlungDer mechanische Druck verursacht eine Veränderung der elektrischen Eigenschaften des Sensors (wie Widerstand). Diese Veränderung wird dann in ein analoges elektrisches Signal umgewandelt.
3. SignalaufbereitungDie Elektronik im Inneren des Senders verstärkt und konditioniert dieses Signal, um es stabil und genau zu machen. Dies führt in der Regel zu einem Standardausgang wie 4-20 mA, der leicht von industriellen Steuerungssystemen gelesen werden kann.
4. AusgangsübertragungDer Sender sendet dieses elektrische Signal über Kabel oder drahtlos an eine Steuerungseinheit oder ein Überwachungssystem zur Echtzeit-Drucküberwachung.

Faktoren, die die Genauigkeit beeinflussen

• Temperaturänderungen können zu Sensorabweichungen führen.
• Vibrationen und mechanische Belastung beeinträchtigen die Stabilität des Sensors.
• Prozessbedingungen wie Medienart und Druckspitzen.
• Elektrisches Rauschen beeinträchtigt die Signalqualität.

Kalibrierungsprozess

Kalibrierung ist entscheidend für die Aufrechterhaltung der Präzision. Sie umfasst:

• Vergleich der Messwerte des Senders mit bekannten Druckstandards.
• Anpassung der Ausgangssignale zur Korrektur von Abweichungen.
• Regelmäßige Kalibrierung gemäß den Empfehlungen des Herstellers oder der Prozesskritikalität.

Eine aktuelle Kalibrierung gewährleistet eine zuverlässige industrielle Druckmessung, egal ob Sie mit HLK-Systemen, Öl- und Gasleitungen oder Wasseraufbereitungsanlagen arbeiten.

---

Durch das Verständnis dieses Ablaufs können Sie schätzen, wie ein Drucktransmitter wandelt Rohdruckdaten in umsetzbare Informationen mit hoher Genauigkeit und Konsistenz um.

Arten von Drucktransmittern

Es gibt verschiedene Arten von Drucktransmittern, die für unterschiedliche Messanforderungen in der Industrie ausgelegt sind. Hier ist eine kurze Übersicht der wichtigsten Typen:

• Absolute DrucktransmitterMessen den Druck im Verhältnis zu einem perfekten Vakuum (Nulldruck). Diese sind ideal für Anwendungen wie Wetterüberwachung oder Vakuumsysteme, bei denen ein fester Referenzpunkt benötigt wird.
• Manometergeschützte DrucktransmitterMessen den Druck im Verhältnis zum atmosphärischen Druck. Dies ist die am häufigsten verwendete Art in HLK, Wasser und allgemeinen Prozesssteuerungen.
• DifferenzdrucktransmitterMessen die Differenz zwischen zwei Druckpunkten. Diese sind entscheidend bei Durchflussmessungen, Filterüberwachung und Flüssigkeitsstandssensoren.
• Mehrvariablen-DrucktransmitterKombinieren Messungen wie Druck, Temperatur und manchmal Durchfluss in einem Gerät. Sie sind nützlich für komplexe Prozesssteuerungen, die mehrere Datenströme benötigen.

Aufkommende kabellose und IoT-fähige Modelle

Neuere Drucktransmitter sind kabellos und IoT-kompatibel. Diese Transmitter bieten:

• Fernüberwachung ohne Verkabelungsaufwand
• Integration mit Cloud-Systemen für Echtzeit-Datenanalyse
• Einfache Upgrades und Wartung über digitale Plattformen

Sie werden in intelligenten Fabriken und Anlagen, die in Industrie 4.0-Technologien investieren, immer beliebter.

Auswahlmatrix zur Wahl des richtigen Transmitters

Typ	Messbereich	Ausgangssignal	Am besten geeignet für
Absolut	0 bis 15 psi bis 0-10k psi	4-20 mA, HART	Vakuumsysteme, Wetterstationen
Gauge	-14,7 psi (Vakuum) bis zum Vollbereich	4-20 mA, 0-5 V	HLK, Wasseraufbereitung, Tanküberwachung
Differenzial	Breite Differenzbereiche	4-20 mA, digitale Protokolle	Durchflussmessung, Filterüberwachung
Mehrvariabel	Komplexe Bereiche	Digitale Ausgänge, Modbus	Prozessautomatisierung mit mehreren Eingängen
Drahtlose IoT-Modelle	Variiert	Drahtlose Kommunikation	Fernüberwachung, intelligente Anlagen

Bei der Auswahl eines Drucktransmitters sollten Sie den Druckbereich, den Ausgangstyp und die spezifische Anwendungsumgebung berücksichtigen, um die richtige Passform zu finden. Achten Sie auf Zertifizierungen und Konnektivitätsoptionen, um das System Ihrer Anlage zu ergänzen.

Wichtige Spezifikationen und Merkmale, die bei einem Drucktransmitter zu beachten sind

Bei der Auswahl eines Drucktransmitters für Ihre Anwendung ist es wichtig, die richtigen Spezifikationen zu wählen, um Zeit zu sparen und die Genauigkeit zu erhöhen. Hier sind die wichtigsten Merkmale, die Sie priorisieren sollten:

Messbereich und Überdrucktoleranz

• Stellen Sie sicher, dass der Transmitter den Druckbereich Ihres Prozesses abdeckt.
• Überprüfen Sie die Überdruckfestigkeit, um sicherzustellen, dass er gelegentliche Spitzen ohne Schäden aushält.

Genauigkeit und Stabilität

• Suchen Sie nach Genauigkeitswerten, die Ihren Branchenstandards entsprechen — typischerweise in Prozent des Vollbereichs ausgedrückt.
• Langzeitstabilität ist entscheidend, um häufige Neukalibrierungen zu vermeiden.

Ausgangskonnektivität

• Die meisten industriellen Drucktransmitter verwenden 4-20 mA Ausgang für eine zuverlässige Signalübertragung.
• Berücksichtigen Sie Optionen mit digitalen Ausgängen wie HART oder drahtlos, wenn Ihr System dies unterstützt.

Materialien und Zertifizierungen

• Stellen Sie sicher, dass die benetzten Teile des Transmitters aus korrosionsbeständigen Materialien wie Edelstahl bestehen.
• Zertifizierungen wie ATEX sind unerlässlich, wenn Sie in gefährlichen Umgebungen arbeiten.

Umweltklassifizierungen

• Überprüfen Sie IP-Schutzarten für Staub- und Wasserschutz, insbesondere für den Außenbereich oder raue Bedingungen.
• Temperaturbereiche sollten mit dem Klima Ihres Standorts übereinstimmen.

Einkäufer-Checkliste für Drucktransmitter

• Passt zu Ihrem Druckbereich mit Sicherheitsmarge
• Genauigkeit entspricht den Prozessanforderungen
• Kompatible Ausgangssignale (4-20 mA, HART usw.)
• Langlebige Materialien, die auf Ihre Flüssigkeit oder Ihr Gas abgestimmt sind
• Erforderliche Zertifizierungen (ATEX, FDA usw.)
• Angemessener Umweltschutz (IP-Schutzart)
• Einfache Installations- und Wartungsmerkmale

Die Wahl der richtigen Spezifikationen im Vorfeld bedeutet, dass Ihr Messumformer eine zuverlässige, langfristige Leistung erbringt, wodurch Ihre Drucküberwachung reibungsloser und effizienter wird.

Anwendungen von Druckmessumformern in der Industrie

Druckmessumformer spielen in vielen Industriezweigen in Deutschland eine entscheidende Rolle und helfen bei der präzisen Überwachung und Steuerung von Prozessen. Hier ist, wie sie in Schlüsselsektoren eingesetzt werden:

• Öl und Gas: Messung des Bohrlochkopfdrucks, Pipelineüberwachung und Sicherheitskontrollen zur Verhinderung von Lecks oder Unfällen.
• Wasser und Abwasser: Verfolgung des Wasserdrucks in Aufbereitungsanlagen und Verteilungsnetzen, um eine konsistente Versorgung sicherzustellen und Lecks zu erkennen.
• Lebensmittel und Pharma: Aufrechterhaltung strenger Druckwerte während der Verarbeitung und Verpackung, um Hygienestandards zu erfüllen und die Produktqualität sicherzustellen.
• HLK: Überwachung des Luft- und Kältemitteldrucks für eine effiziente Leistung von Heizungs-, Lüftungs- und Kühlsystemen.
• Energie: Steuerung des Kesseldrucks, Überwachung von Turbinen und Verwaltung erneuerbarer Energiesysteme wie Wind und Sonne für eine optimale Leistung.

Fallstudie: Französische Produktionsstätte

Eine französische Produktionsstätte hat kürzlich auf fortschrittliche Druckmessumformer mit Kolben umgerüstet, was zu einer Steigerung der Produktionseffizienz um 15 % und einer Reduzierung der Ausfallzeiten um 20 % führte. Genaue Druckdaten halfen bei der Optimierung ihrer Prozesse und der Wartungsplanung und lieferten einen hohen Return on Investment (ROI).

Visuelle Hilfsmittel wie Industriesymbole und Flussdiagramme helfen, diese Anwendungen schnell mit bestimmten Messumformertypen und -funktionen zu verbinden und die Benutzer zur besten Lösung für ihre Bedürfnisse zu führen.

Durch die Nutzung der richtigen Druckmessumformer können deutsche Industrien die Sicherheit, Effizienz und Compliance durchweg verbessern.

Bewährte Verfahren für Installation, Kalibrierung und Wartung

Ihre Drucktransmitter ordnungsgemäß zu installieren und zu warten ist der Schlüssel zu zuverlässigen Messwerten und einer langen Lebensdauer der Geräte. Hier ist eine einfache Anleitung, die Sie auf dem richtigen Weg hält.

Installationstipps und Montagehinweise

• Wählen Sie den richtigen Ort: Montieren Sie Ihren Drucktransmitter an einem Ort, der vor Vibrationen, extremen Temperaturen und korrosiven Umgebungen geschützt ist.
• Richtige Ausrichtung: Befolgen Sie die Anweisungen des Herstellers—einige Transmitter funktionieren am besten, wenn sie vertikal oder horizontal montiert sind, abhängig vom Sensortyp.
• Vermeiden Sie Druckspitzen: Verwenden Sie Dämpfer oder Snubber, wenn Ihr Prozess plötzliche Druckänderungen erfährt.
• Korrekte Verkabelung: Verwenden Sie geschirmte Kabel und eine ordnungsgemäße Erdung, um elektrische Störungen zu reduzieren, die das 4-20 mA-Ausgangssignal beeinflussen.

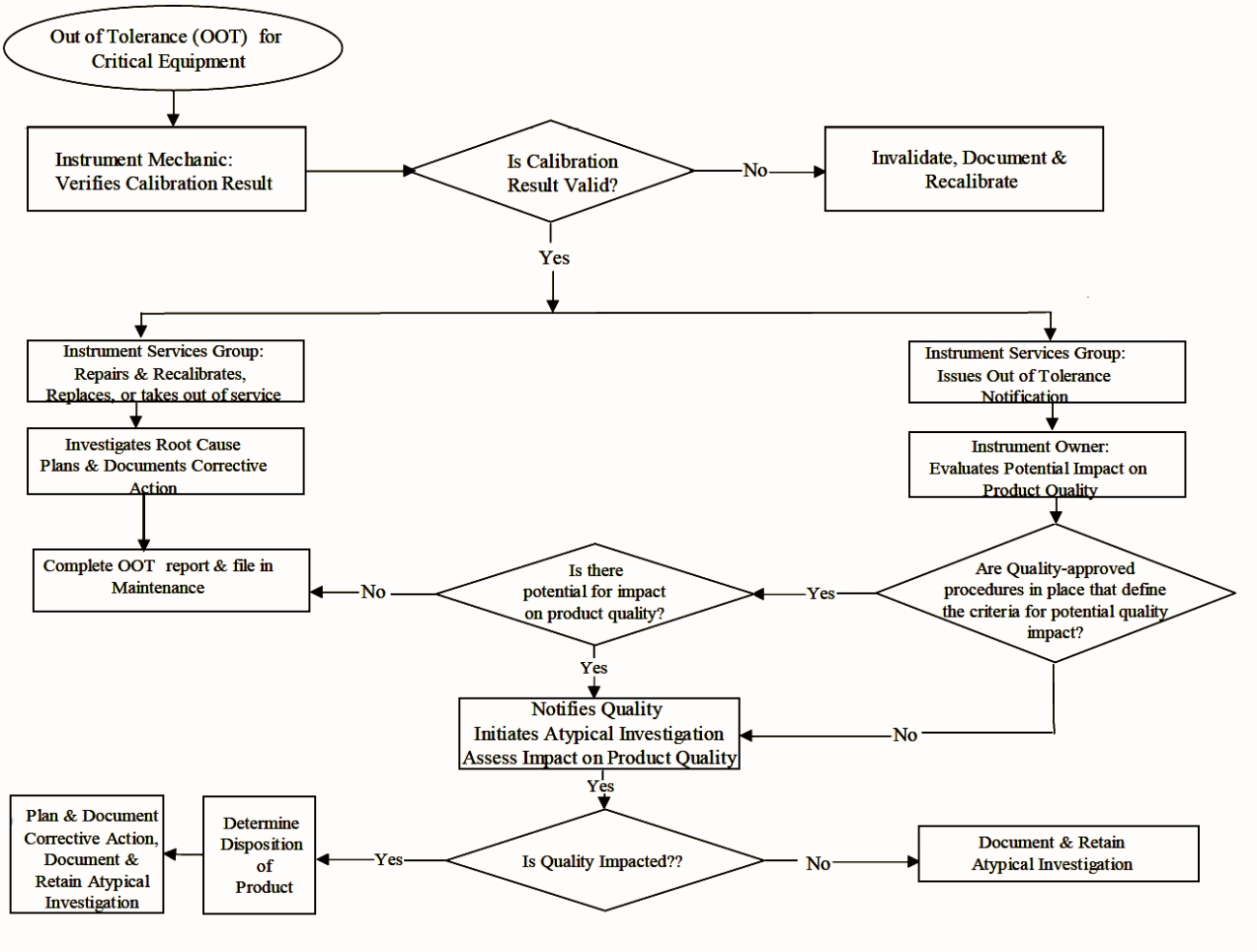

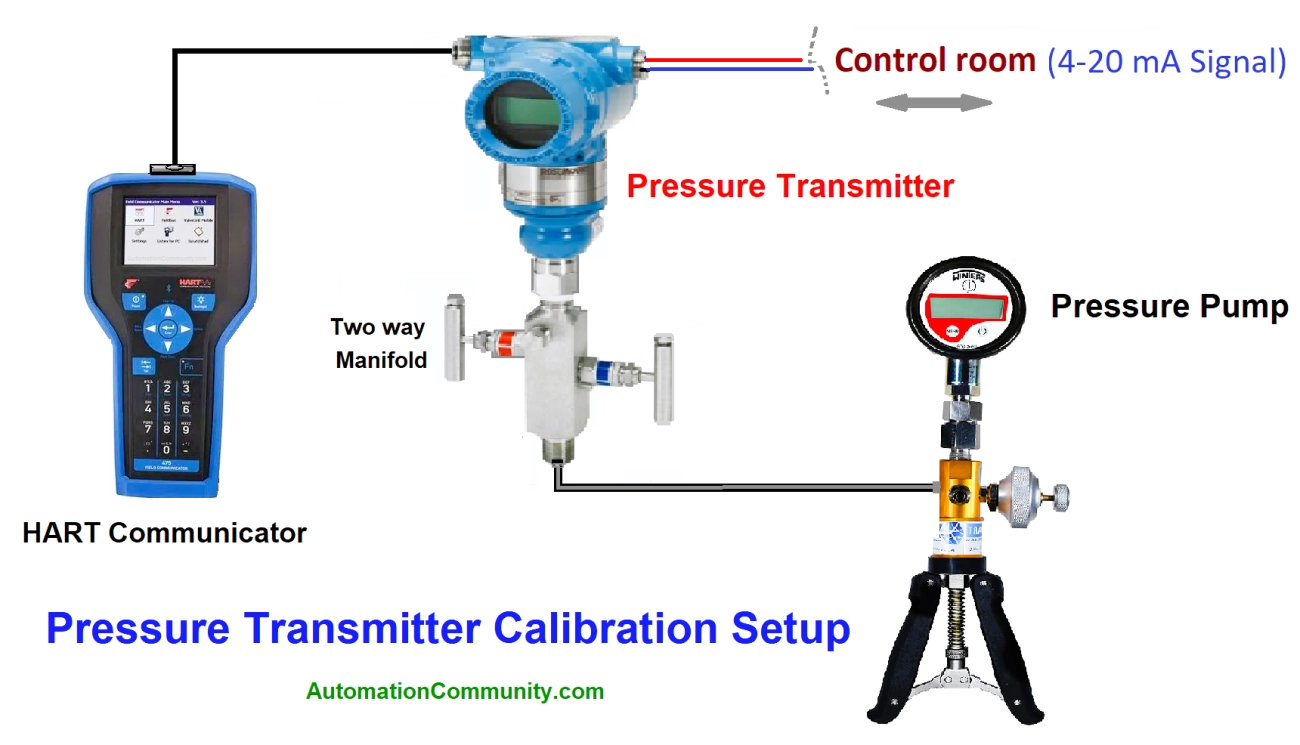

Kalibrierungsprozess und empfohlene Frequenz

• Erstkalibrierung: Kalibrieren Sie nach der Installation immer, um eine genaue Druckmessung sicherzustellen.
• Regelmäßige Überprüfungen: Planen Sie eine Kalibrierung alle 6 bis 12 Monate oder häufiger bei kritischen Anwendungen.
• Verwenden Sie zertifizierte Geräte: Kalibrieren Sie mit rückverfolgbaren Druckstandards für zuverlässige Ergebnisse.
• Aufzeichnungen: Dokumentieren Sie Kalibrierungsdaten, Methoden und Ergebnisse für Compliance und Fehlerbehebung.

Häufige Probleme beheben

• Signalverschiebung: Kann durch Sensoralterung oder Umweltfaktoren auftreten—kalibrieren Sie neu, um das Problem zu beheben.
• Kein Ausgang oder feststehende Messwerte: Überprüfen Sie die Verkabelung, Stromversorgung und Sensorverschmutzung.
• Druckmessschwankungen: Auf Lecks, Blockaden oder mechanische Schäden prüfen.

Wartungs- und vorausschauende Strategien

• Regelmäßige Reinigung: Sensoranschlüsse frei von Staub, Schmutz und Ablagerungen halten, um die Genauigkeit zu gewährleisten.
• Ausgangstrends überwachen: Auf allmähliche Änderungen der Messwerte achten, die auf Sensorverschleiß oder -ausfall hinweisen könnten.
• Dichtungen und Dichtungsringe austauschen: Lecks verhindern, indem bei Wartungsarbeiten Dichtungen erneuert werden.
• Vorausschauende Wartung nutzen: Historische Daten und IoT-fähige Sender verwenden, um potenzielle Ausfälle vorherzusagen, bevor sie den Betrieb stören.

Diese Tipps helfen dabei, Ihren Drucktransmitter genau und zuverlässig zu halten, Ausfallzeiten zu sparen und die Prozesssteuerung zu verbessern.

Den richtigen Drucktransmitter für Ihre Bedürfnisse auswählen

Die Wahl des richtigen Drucktransmitters hängt davon ab, die Geräteparameter mit Ihrer spezifischen Anwendung abzugleichen. Hier ist ein einfacher Entscheidungsrahmen, der Ihnen hilft:

• Verstehen Sie Ihre Messanforderungen: Kennen Sie den Druckbereich, den Typ (absolut, Manometer, Differenzial) und die Umgebung (Temperatur, Feuchtigkeit, korrosiv).
• Kompatibilität des Ausgangssignals prüfen: Die meisten industriellen Systeme verwenden 4-20 mA-Ausgänge, aber einige neuere Modelle bieten drahtlose oder digitale Signale für eine einfachere Integration.
• Genauigkeit und Stabilität berücksichtigen: Höhere Genauigkeit ist bei kritischen Prozessen wichtig, kostet aber in der Regel mehr. Überlegen Sie, wie stabil die Messwerte im Laufe der Zeit sein müssen.
• Schauen Sie sich Zertifizierungen und Materialien an: Für Branchen in Deutschland können ATEX-Zertifizierung und korrosionsbeständige Materialien wichtig sein, insbesondere in rauen Umgebungen.
• Vergleichen Sie Kosten und Nutzen: Kaufen Sie nicht nur den günstigsten Transmitter. Eine Investition von etwas mehr im Voraus kann später Ausfallzeiten und Wartung sparen.

Modell-Spotlight mit Vor- und Nachteilen

Modelltyp	Vorteile	Nachteile	Am besten geeignet für
Piezoresistiver Drucktransmitter	Gute Genauigkeit und Erschwinglichkeit	Empfindlich gegenüber Temperatur	Allgemeine industrielle Nutzung
Differenzdrucktransmitter	Misst Druckunterschiede präzise	Komplexere Installation	HLK und Prozesssteuerung
Drahtloser IoT-fähiger Transmitter	Einfache Fernüberwachung	Höhere Anfangskosten	Intelligente Fabriken und entfernte Standorte
ATEX-zertifizierter Transmitter	Sicher in explosionsgefährdeten Atmosphären	In der Regel teurer	Öl-, Gas- und Chemieindustrien

Zukünftige Trends im Blick

Drucktransmitter entwickeln sich schnell. KI-Integration hilft bei prädiktiver Wartung – sodass Sie Probleme erkennen, bevor sie zu teurem Stillstand führen. Drahtlose und IoT-Funktionen wachsen weiter, was die Überwachung einfacher und flexibler macht. Wenn Sie Ihren nächsten Drucktransmitter auswählen, achten Sie auf diese Technologien, um Ihre Investition zukunftssicher zu machen.

Wenn Sie diesem Leitfaden folgen, können Sie einen Transmitter auswählen, der perfekt zu Ihrem Betrieb passt und Kosten, Leistung sowie langfristigen Wert ausbalanciert.
