Entdecken Sie die Grundlagen der Gewindeformen, einschließlich Geometrietypen, Bearbeitungstechniken und Standards für Präzisionsengineering und Fertigung.

Verstehen der Gewindeformen-Geometrie

Wenn Sie jemals Schwierigkeiten mit einer Schraube hatten, die nicht passt, oder mit beschädigten Gewinden, kann das Verständnis der Grundlagen der Gewindeformen-Geometrie Ihnen Kopfschmerzen ersparen. Gewindeformen definieren die Form und Größe der Gewinde an Schrauben, Bolzen oder Muttern und beeinflussen Festigkeit, Passform und Funktion.

Kernelemente der Gewindeform

Hier sind die wichtigsten Teile, die Sie kennen müssen:

Element	Beschreibung
Nenndurchmesser	Der größte Durchmesser des Außengewindes (außerhalb des Bolzens)
Kernlochdurchmesser	Der kleinste Durchmesser innerhalb der Gewinde (Wurzel des Gewindes)
Steigung	Abstand zwischen zwei benachbarten Gewindespitzen, gemessen parallel zur Achse
Flankenwinkel	Der Winkel zwischen den Gewindeseiten (oder Flanken)
Wurzel- und Scheitel-Flächen	Die flachen oder abgerundeten Abschnitte am unteren (Wurzel) und oberen (Scheitel) Ende der Gewinde

Visualisierung von Gewindeformen

Um sich das vorzustellen, stellen Sie sich ein einfaches V-Profil-Gewinde vor:

• Das Nenndurchmesser ist der breiteste Kreis.
• Das Kernlochdurchmesser sitzt dort, wo die “Täler” zwischen den Gewinden liegen.
• Das Steigung ist der Abstand zwischen jedem “Gipfel” oder Scheitelpunkt.
• Das Seitenflächen Neigungswinkel, der den Winkel bestimmt, in dem das Gewinde die Kraft aufnimmt.

Äußere Gewinde (wie bei Schrauben) und innere Gewinde (wie bei Muttern) spiegeln einander wider, haben aber unterschiedliche Freigaben und Passungsanforderungen.

Wichtige Berechnungen, die Sie kennen sollten

• Teilungsdurchmesser: Ein wichtiger theoretischer Durchmesser, der zwischen dem Außendurchmesser und dem Kerndurchmesser liegt. Hier erfolgt theoretisch die Gewindebindung.
• Teilungsdurchmesser-Formel: Typischerweise für metrische Gewinde:[
  d_2 = D – frac{0.6495 mal p}{2}
  ]wobei (d_2) der Teilungsdurchmesser ist, (D) der Außendurchmesser und (p) die Teilung.
• Helixwinkel: Bestimmt, wie sich das Gewinde um die Achse “dreht”. Es beeinflusst die Lastverteilung und Reibung.

Häufige Fallstricke

Eine häufige Ursache für Gewindeschäden ist Verwechslung Spielraum und Toleranz:

• Spielraum ist der absichtliche Raum oder die Freigabe zwischen den ineinandergreifenden Gewinden.
• Toleranz ist die akzeptable Größenvariation während der Fertigung.

Wenn Spielraum und Toleranz nicht korrekt berücksichtigt werden, können Gewinde zu eng sein, was zum Abstrippen führt, oder zu locker, was eine schlechte Kraftübertragung zur Folge hat.

Kurz gesagt: Die richtige Passung steuert die Lebensdauer und Leistung des Gewindes.

Das Beherrschen dieser Grundlagen bereitet Sie darauf vor, verschiedene Gewindeprofile und Bearbeitungstechniken zu verstehen. Als Nächstes betrachten wir die Arten von Gewindeprofilen und wann man welche verwendet.

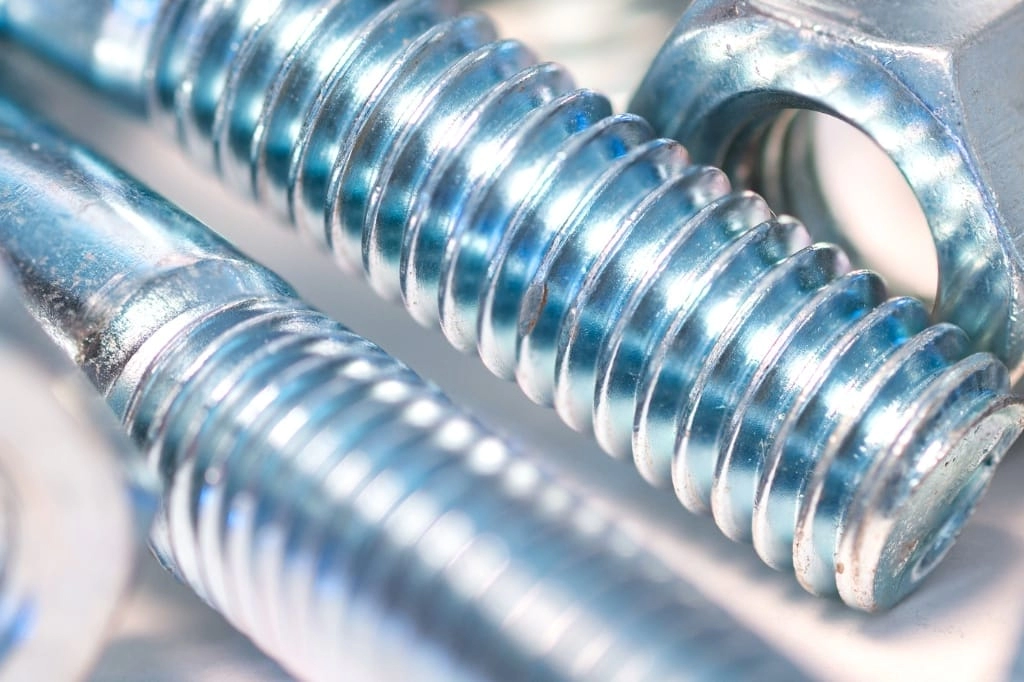

Arten von Gewindeprofilen

Gewindeformen kommen in verschiedenen Formen, die jeweils für spezielle Anwendungen wie Befestigung, Kraftübertragung oder Abdichtung entwickelt wurden. Hier ist ein kurzer Überblick über die wichtigsten Typen, auf die Sie stoßen werden:

Profiltyp	Gewinkel	Festigkeit	Beste Verwendung	Notizen
Symmetrische V-Gewinde	60°	Mäßig	Allgemeine Befestigung	Häufig bei ISO-Metrik & UTS; leicht zu bearbeiten; Vorteile: Vielseitigkeit, Nachteile: anfälliger für Verschleiß
Fassgewinde	Asymmetrisch	Hoch in eine Richtung	Hoher Druck, schwere Lasten	Ideal für Verpackungen, schwere Maschinen; nur auf einer Flanke stark
Acme- und Trapezgewinde	29° (Acme) / variiert	Gute Effizienz	Schnecken, Bewegungssteuerung	Quadratähnliche Form; sanfte Bewegung und Kraftübertragung
Spezialisierte Gewinde	Variiert	Variiert	Rohranschlüsse & kompakte Passungen	NPT (konisch) für Rohre; Stub Acme für enge Räume

Übersicht

• Symmetrische V-Gewinde: Diese haben einen Winkel von 60 Grad und sind die gebräuchlichsten auf dem deutschen und internationalen (ISO-Metrisch) Markt. Sie bieten ausgewogene Festigkeit und einfache Herstellung, können aber bei schweren Belastungen schneller verschleißen.
• Fassgewinde: Asymmetrisch geformt, um hauptsächlich in eine Richtung wirkende Lasten zu tragen, was sie perfekt für Hochdruckverpackungen und schwere Anwendungen macht. Das asymmetrische Design erhöht die Festigkeit dort, wo sie benötigt wird.
• Acme- und Trapezgewinde: Diese Profile ähneln quadratischen Gewinden, sind aber leichter zu bearbeiten. Sie sind ideal für Schnecken und andere Bewegungssteuerungen, bei denen Effizienz und glatte lineare Bewegungen entscheidend sind.
• Spezialisierte Gewinde: Beispiele sind NPT, das konisch ist und häufig für die Abdichtung von Rohrverbindungen verwendet wird, sowie Stub Acme, das die Gewindehöhe verkürzt, um kompakte Anschlüsse zu ermöglichen, ohne auf Festigkeit zu verzichten.

Dieses Überblick sollte Ihnen helfen, das richtige Gewindetypprofil für Ihre Anwendung auszuwählen, wobei Festigkeit, Passgenauigkeit und Herstellungsanforderungen berücksichtigt werden.

Normen und Spezifikationen

Wenn es um Gewindetypprofile geht, ist es entscheidend, die richtigen Normen und Spezifikationen zu kennen – insbesondere hier in Deutschland und für globale Projekte.

Globale Maßstäbe

• ISO 68-1: Der Standard für metrische Gewinde weltweit. Definiert die Grundgeometrie des Profils für ISO-metrische Gewinde.
• ASME B1.1: Bezieht sich auf das Unified Thread Standard (UTS) Zoll-Gewinde, das in Deutschland für Schrauben, Muttern und Befestigungselemente populär ist.

Toleranzklassen und deren Einfluss

Gewinde gibt es in Klassen von 1A (lose Passung) to 3A (enge Passung mit Übermaß). Die gewählte Klasse beeinflusst:

• Wie leicht Teile zusammenpassen
• Lastaufnahme und Festigkeit
• Risiko des Abziehens oder Gleitens

Klasse	Passformtyp	Typischer Einsatz
1A	Lange Passform	Schnelle Montage, geringe Präzision
2A	Standardpassform	Die meisten allgemeinen Anwendungen
3A	Enge Passform	Hochfeste kritische Teile

Werkzeuge zur Überprüfung

Qualitätskontrolle basiert auf:

• Gewindelehren um schnell Pass-/Nicht-Pass-Übergänge zu prüfen
• Profilvorlagen für detaillierte Formüberprüfung
• Fortschrittliche Methoden wie optisches und Laserscanning gewährleisten präzise Gewindeformen.

Lokale Präferenzen in Deutschland

• Deutschland bevorzugt Vereinheitlichter Gewindestandard (UTS) mit Zollgrößen im Vergleich zu metrischen Maßen.
• Imperiale Einheiten dominieren, daher sind schnelle Umrechnungstools bei internationalen Einsätzen praktisch.
• Fließend in beiden zu sein hilft, kostspielige Gewindemismatches oder Verzögerungen zu vermeiden.

Das Verständnis und die Anwendung der richtigen Standards und Toleranzen schützt Ihre Gewinde vor Passungsproblemen und garantiert Leistung in verschiedenen Branchen.

Techniken, Werkzeuge und bewährte Praktiken für die Bearbeitung von Gewindeflächen

Wenn es um die Bearbeitung von Gewindeflächen geht, gibt es mehrere effektive Techniken und Werkzeuge, die je nach Bedarf zu berücksichtigen sind – von Stärke bis Präzision und sogar individuellen Designs.

Gängige Bearbeitungsmethoden

• Einstichbearbeitung auf DrehmaschinenIdeal für einfache Gewinde. Diese Methode verwendet ein einzelnes Schneidwerkzeug, um Gewinde durch gleichzeitiges Bewegen mit dem rotierenden Werkstück zu erstellen. Ideal für Stahl oder Aluminium, erfordert jedoch die richtigen Drehzahlen und Vorschübe, um Werkzeugverschleiß oder schlechte Oberflächen zu vermeiden.
• Gewindewalzen und -formenAnstatt zu schneiden, formt diese Methode Gewinde kalt durch Pressen des Materials. Es stärkt das Gewinde, indem die Körnung ausgerichtet wird, und ist üblich bei Hochvolumenproduktion, bei der starke Befestigungselemente benötigt werden.
• CNC-Fräsen und GewindefräsenCNC ermöglicht komplexe und individuelle Gewindeflächen. Gewindefräsmaschinen folgen einem helicalen Pfad, was perfekt für enge Toleranzen bei Innengewinden und schwierigen Materialien ist.
• Schleifen für Ultra-PrecisionWird hauptsächlich in der Luft- und Raumfahrt oder im medizinischen Bereich eingesetzt, bietet das Gewindeschleifen feine Oberflächen und enge Toleranzen, ideal wenn Genauigkeit und Oberflächenqualität entscheidend sind.

Grundlagen der Drehmaschinen-Gewindeeinrichtung

Die Einrichtung Ihrer Drehmaschine für das Gewindeschneiden erfordert Aufmerksamkeit für Details:

• Wählen Sie das richtige Gewindeschneidwerkzeug, das für Ihr Gewindemuster geeignet ist (V-, Acme-, Keil-, etc.).
• Passen Sie die Spindeldrehzahl und den Vorschub an Ihr Material an. Für Aluminium funktionieren höhere Drehzahlen und Vorschübe; Stahl erfordert langsamere Geschwindigkeiten, um das Werkzeug zu schützen.
• Verwenden Sie die richtige Schmierung, um Reibung und Werkzeugverschleiß zu reduzieren.

Vorteile des Gewindefräsen

• Flexibler für individuelle Gewinde und Feinjustierungen.
• Besser für Innengewinde, da das Fräswerkzeug aus verschiedenen Winkeln herangeführt werden kann.
• Weniger Risiko eines Werkzeugbruchs im Vergleich zum Einzelpunkt-Gewindeschneiden.

Werkzeug- und Softwareintegration

• Gewindebohrer, Schneideisen, Einsätze – Unverzichtbar für manuelles Gewindeschneiden und Reparaturen.
• Software wie SolidWorks – Unterstützt die Gestaltung und den Export von individuellen Gewindeprofilen für CNC-Programmierung, ermöglicht präzises Bearbeiten von nicht-standardisierten Gewinden.

Optimierung 3D-gedruckter Gewinde

• Schichthöhe sorgfältig anpassen für Gewindeklarheit und Passgenauigkeit.
• Vibrationen durch richtige Druckgeschwindigkeiten vermeiden.
• Vibrationsdämpfungsmethoden verwenden, um die Oberflächenqualität zu verbessern.

Häufige Probleme beheben

Problem	Ursache	Lösung
Schlechtes Gewindespiel	Falscher Pitch oder Durchmesser	Maße und Werkzeuge überprüfen
Werkzeugverschleiß	Hohe Geschwindigkeit/Futter oder schlechte Schmierung	Geschwindigkeit reduzieren, Kühlmittel verbessern
Oberflächenrauheit	Vibration oder stumpfes Werkzeug	Verwenden Sie das richtige Werkzeug, stabilisieren Sie das Werkstück
Gewindeschneiden	Nicht passende Toleranzen	Überprüfen Sie Spielraum und Freigang

Durch die Wahl der richtigen Bearbeitungstechnik und -einrichtung sowie die Kombination mit den passenden Werkzeugen können Sie robuste, präzise Gewinde herstellen, die für eine Vielzahl von Anwendungen geeignet sind—sei es für Automobilschrauben oder maßgeschneiderte Luft- und Raumfahrtbefestigungen, die hier in Deutschland üblich sind.

Anwendungen und Brancheninformationen

Gewindeprofile spielen in verschiedenen Branchen hier in Deutschland eine große Rolle, von Automobil bis Energie und Verpackung. In der Automobilherstellung sorgen präzise Gewindeprofile dafür, dass Schrauben hohen Belastungen und Vibrationen standhalten. Verpackungen verwenden oft spezielle Gewinde für Deckel und Verschlüsse, die schnelle, zuverlässige Abdichtungen und einfaches Öffnen erfordern. In der Energiewirtschaft, insbesondere im Öl- und Gassektor, sind API-Standard-Gewinde wie Keilprofile üblich, da sie schwere Lasten und hohen Druck ohne Versagen bewältigen.

Ein gutes Beispiel ist die Verwendung maßgeschneiderter Keilgewindeprofile bei chemikalienbeständigen Verschlüssen. Diese spezialisierten Gewinde verbessern die Abdichtung erheblich, reduzieren Lecks und verlängern die Produktlebensdauer. Das war ein Wendepunkt für Unternehmen, die mit aggressiven Chemikalien und strengen Sicherheitsstandards arbeiten.

Wir beobachten auch große Veränderungen durch den Einsatz des 3D-Drucks im Gewindebereich. 3D-Druck ermöglicht maßgeschneiderte Gewinde mit engeren Toleranzen und einzigartigen Geometrien, die zuvor schwer zu bearbeiten waren. Zudem werden nachhaltige Materialien immer beliebter, mit Gewinden, die gut in biologisch abbaubaren Kunststoffen oder recycelten Verbundstoffen funktionieren, was die deutsche Initiative für umweltfreundliche Produktion unterstützt.

Kurz gesagt, Gewindeprofile sind wichtiger denn je, da sie sich an neue Technologien und anspruchsvollere Anforderungen in verschiedenen Branchen anpassen.
