Erkunden Sie den Unterschied zwischen Toleranz und Spielraum in der Technik für präzise Passungen und optimierte Fertigungsprozesse.

Was ist Toleranz in der Technik? Die Grundlage der Fertigungsgenauigkeit

Toleranz in der Technik ist die insgesamt zulässige Abweichung in den Maßen eines Bauteils, die festlegt, wie weit eine Messung vom Nennmaß abweichen darf, ohne die Funktion zu beeinträchtigen. Sie setzt realistische Grenzen für die Fertigungsgenauigkeit, indem sie Genauigkeit und Kosten ausbalanciert. Toleranz stellt sicher, dass auch bei leichten Abweichungen Teile passen, funktionieren und korrekt arbeiten.

Es gibt zwei Hauptarten von Toleranzen: einseitig und zweiseitig. Einseitige Toleranz erlaubt Abweichungen nur in eine Richtung — entweder oberhalb oder unterhalb des Nennmaßes — während zweiseitige Toleranz Änderungen in beiden Richtungen, oberhalb und unterhalb der Zielgröße, zulässt. Zum Beispiel könnte ein Wellendurchmesser als 50 mm +0,02/-0,00 mm (einseitig) oder 50 mm ±0,01 mm (zweiseitig) spezifiziert werden.

Warum ist Toleranz wichtig? Sie garantiert die Austauschbarkeit zwischen Teilen, die zu unterschiedlichen Zeiten oder an verschiedenen Orten hergestellt wurden, ohne unmögliche Präzision zu verlangen. Zu enge Toleranzen erhöhen die Kosten, verursachen Produktionsverzögerungen und steigern den Ausschuss. Eine angemessene Toleranz sorgt für eine reibungslose Montage und zuverlässige Leistung, ohne Überdimensionierung.

Stellen Sie sich Toleranz wie eine Zielscheibe vor: Das Nennmaß ist die Mitte, und die Toleranzzone ist der Ring darum, in dem jede Messung akzeptabel ist. Diese Visualisierung hilft Ingenieuren und Maschinenbauern, die akzeptablen Maßgrenzen intuitiv zu verstehen.

Zum Beispiel zeigt eine Fallstudie zur CNC-Bearbeitung, dass große CNC-Maschinen eine Präzision innerhalb von ±0,005 mm erreichten, was veranschaulicht, wie die Kontrolle der Toleranzzonen zu außergewöhnlicher Fertigungsgenauigkeit führt, während die Effizienz erhalten bleibt. Dieses Maß an Präzision ist entscheidend für kritische Branchen wie Luft- und Raumfahrt sowie Medizintechnik, wo selbst geringe Abweichungen die Sicherheit oder Funktion beeinträchtigen können.

Durch das Verständnis und die korrekte Anwendung von Toleranzen legen Ingenieure die Grundlage für eine konsistente, hochwertige Fertigung, die den Konstruktionsabsichten und Kostenzielen entspricht.

Entschlüsselung des Spielraums: Der absichtliche Abstand für perfekt passende Teile

Der Spielraum ist der geplante Abstand zwischen zwei passgenauen Teilen, wie einem Loch und einer Welle, der sicherstellen soll, dass sie perfekt zusammenpassen. Im Gegensatz zur Toleranz, die sich mit der Gesamtabweichung eines einzelnen Teils befasst, geht es beim Spielraum um den absichtlichen Unterschied zwischen den Teilen, um entweder einen Spielraum zu garantieren oder eine Übermaßpassung zu erzeugen.

Zur Berechnung des Spielraums subtrahiert man die maximale Materialbedingung (MMC) der Welle von der MMC des Lochs. Wenn beispielsweise die MMC des Lochs 50,05 mm beträgt und die MMC der Welle 50,00 mm, beträgt der Spielraum 0,05 mm — ein positiver Abstand, der sicherstellt, dass die Welle in das Loch gleiten kann, ohne zu klemmen.

Dieses geplante Abweichen spielt eine Schlüsselrolle im Design, indem es verhindert, dass Teile zu eng oder zu locker sind. Ein gut berechneter Spielraum balanciert die Montageleichtigkeit mit der funktionalen Zuverlässigkeit und vermeidet häufige Probleme wie Blockieren oder übermäßiges Spiel.

Visuell betrachtet sind Loch-Wellen-Passungen wie zwei Kreise: Vor Anwendung des Spielraums könnten ihre Ränder sich berühren oder unvorhersehbar überlappen. Nach Anwendung des korrekten Spielraums gibt es einen klaren, kontrollierten Raum, der für die beabsichtigte Anwendung geeignet ist.

Ingenieure verlassen sich häufig auf GD&T-Standards, um den Spielraum präzise zu berechnen und sicherzustellen, dass passgenaue Teile in realen Maschinen und Baugruppen reibungslos zusammenarbeiten. Dieser systematische Ansatz hilft, Qualität und Austauschbarkeit in der Fertigung zu gewährleisten.

Toleranz vs. Spielraum: Ein Vergleich, um Verwirrung zu klären

Das Verständnis des Unterschieds zwischen Toleranz und Spielraum Ist entscheidend im technischen Design. Beide befassen sich mit Variationen in der Größe, dienen jedoch unterschiedlichen Zwecken.

Aspekt	Toleranz	Spielraum
Definition	Gesamtabsolut akzeptable Abweichung in den Maßen eines einzelnen Teils	Absichtliche Differenz zwischen passenden Teilen
Zweck	Stellt sicher, dass Teile innerhalb der Grenzen für Funktion und Qualität bleiben	Bietet Spielraum oder Übermaß für die Montage
Beispiel	Ein Wellendurchmesser von 20 ± 0,05 mm	Lochdurchmesser 20,1 mm mit Welle 20 mm
Kostenimpact	Engere Toleranzen erhöhen die Herstellungskosten	Korrekte Spielraumreduziert kostspielige Montageprobleme
Anwendung	Einzelteilmaßkontrolle	Design des Passens zwischen zwei Teilen
Verwendete Standards	ISO 286, GD&T	Passungstabellen in ISO 286, technische Passungen

Wesentliche Unterschiede erklärt

• Toleranz Steuert, wie sehr ein einzelner Teil während der Herstellung von seiner Nenngröße abweichen kann.
• Spielraum ist der geplante Spalt oder Überlappung, um sicherzustellen, dass zwei Teile richtig zusammenpassen — es geht um Paarteile, nicht nur um eines.

Häufige Fallstricke

• Verwechslung von Toleranz mit Spielraum führt zu falsch spezifizierten Passungen.
• Das Festlegen zu enger Toleranzen ohne Berücksichtigung des Spielraums erhöht die Kosten, garantiert aber keine besseren Passungen.
• Das Vernachlässigen des Spielraums verursacht Montageprobleme wie Blockieren oder übermäßige Lockerheit.

Mythos-Busting über Toleranz und Spielraum

• Mythos: Die engste Toleranz bedeutet immer die beste Qualität — das stimmt nicht, sie kann höhere Kosten und Probleme verursachen.
• Mythos: Spielraum ist dasselbe wie Toleranz — Spielraum ist eine absichtliche Lücke, Toleranz ist eine Größenabweichung.
• Mythos: Man kann den Spielraum ignorieren, wenn die Toleranz klein genug ist — Paarteile benötigen Spielraum für eine zuverlässige Montage.

Werkzeuge zur Unterstützung

Für genaue Berechnungen verwenden Sie eine umfassende Toleranzrechner und Ingenieur-Toolkits, die GD&T-Unterstützung enthalten. Diese Werkzeuge helfen Ihnen, Toleranz und Spielraum auszubalancieren, um die Herstellkosten und die Montagequalität zu optimieren.

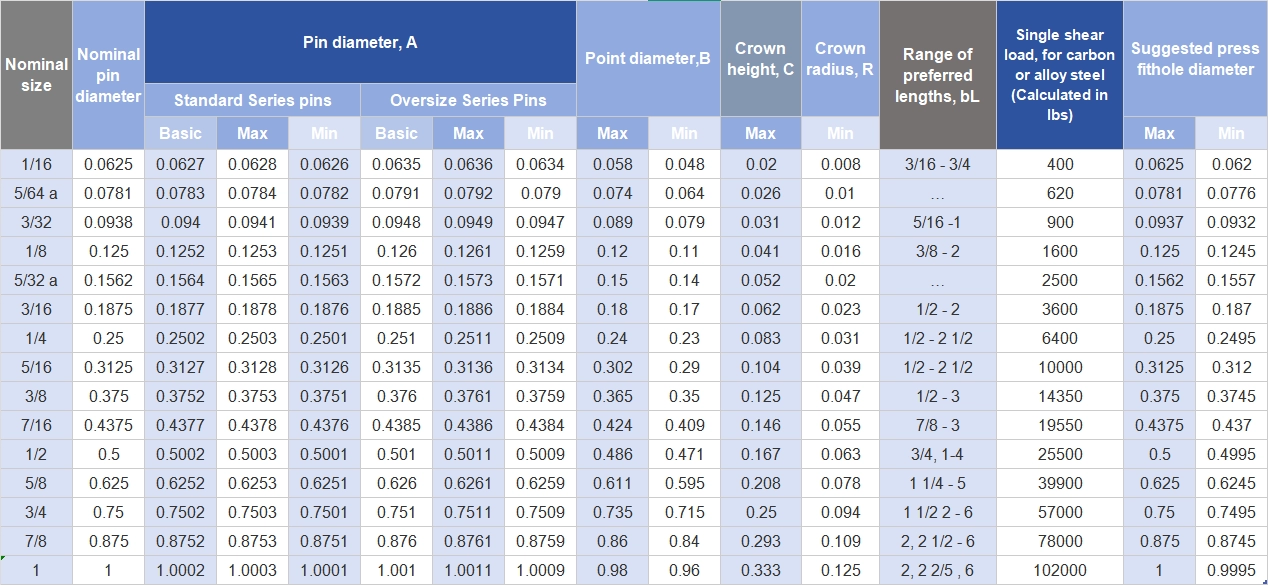

Arten von Passungen, wie Toleranz, Spielraum und Formen beeinflussen die realen Montagen

Der Toleranzspielraum spielt eine entscheidende Rolle bei der Definition, wie Teile in realen Montagen zusammenpassen. Es gibt drei Haupttypen von Passungen, die durch die Beziehung zwischen der Größe der Paarteile und dem darin vorgesehenen Spielraum definiert werden.

Spielpassungen

Diese haben einen positiven Spielraum, was bedeutet, dass immer ein Spalt zwischen den Teilen besteht. Dies ermöglicht eine einfache Montage und Bewegung. Zum Beispiel verwenden Automobilkolben oft Spielpassungen, um reibungslos in Zylindern zu gleiten, ohne zu blockieren.

Klemmpassungen

Dazu gehört eine negative Toleranz, bei der Teile leicht größer als ihre Passbohrungen sind, was eine enge, pressfeste Verbindung schafft. Diese Passung ist in Luft- und Raumfahrtlagern üblich, wo hohe Festigkeit und kein Bewegungsspiel zwischen den Teilen entscheidend sind.

Übergangspassungen

Diese haben eine variable Toleranz, die entweder einen kleinen Spielraum oder leichte Übermaßpassung zur Folge haben kann. Sie werden für präzise Lagepassungen verwendet, bei denen die Teile genau positioniert werden müssen, aber dennoch ohne Kraft zusammengebaut werden können.

Hier ist eine schnelle Möglichkeit, diese Passungen zu visualisieren: Stellen Sie sich ein Flussdiagramm vor, das jeden Passungstyp mit gängigen Anwendungen in verschiedenen Branchen verbindet, insbesondere in der Automobil- und Luft- und Raumfahrtindustrie. Hersteller verlassen sich auf diese maßgeschneiderten Passungen, um die Leichtgängigkeit, Festigkeit und Präzision je nach Produktanforderung auszubalancieren.

In Wirklichkeit gibt es zahlreiche individuelle Passungen, um spezifische Branchenstandards und Funktionen zu erfüllen. Ob Sie an Automobilkomponenten oder Luft- und Raumfahrtmontagen arbeiten, das Verständnis, wie Toleranzspielräume diese Passungen beeinflussen, stellt sicher, dass Ihre Designs in der Praxis zuverlässig funktionieren.

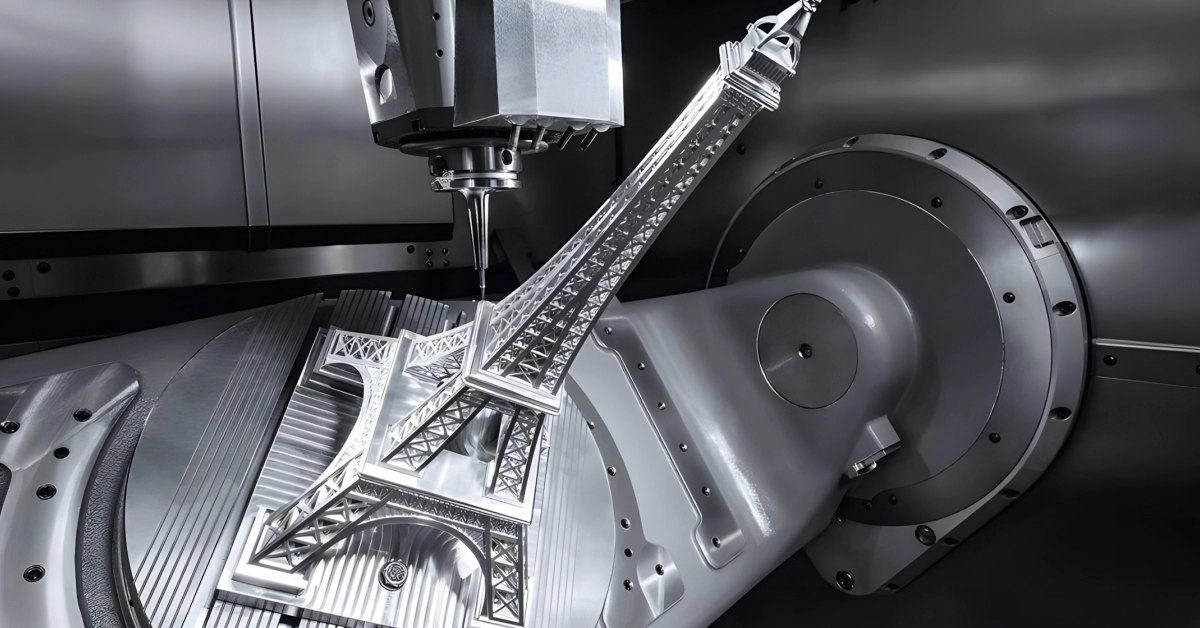

Praktische Anwendungen Implementierung von Toleranzspielräumen in der modernen Fertigung

In der heutigen Fertigung spielt die Toleranzspielraum eine entscheidende Rolle, insbesondere bei fortschrittlichen Methoden wie CNC-Bearbeitung und 3D-Druck. CNC-Bearbeitung ist stark auf präzise Werkzeugwege angewiesen, und die Anwendung des richtigen Toleranzspiels stellt sicher, dass Teile perfekt in Mehrteilmontagen passen, ohne kostspielige Nacharbeit. Designer berücksichtigen die Genauigkeit und Wiederholbarkeit der Maschinen, um diese Spielräume festzulegen und so enge Spezifikationen mit realistischen Produktionsmöglichkeiten auszubalancieren.

Beim 3D-Druck ist die Skalierung der Toleranzspielräume essenziell, da verschiedene Materialien nach dem Drucken schrumpfen oder sich verziehen. Hersteller fügen spezifische Spielräume hinzu, um diese Schrumpfung auszugleichen und zu verhindern, dass Teile nach dem Drucken zu eng oder zu locker sind.

Qualitätskontrolle hängt von zuverlässigen Messwerkzeugen ab und folgt Standards wie ISO 286. Diese helfen, sicherzustellen, dass die Toleranz- und Spielraum-Spezifikationen während der Produktion eingehalten werden, was eine konstante Austauschbarkeit gewährleistet und Ausschussraten reduziert.

Zum Beispiel führte ein großes Projekt zur Montage von Roboterarmen nach der Verfeinerung der Toleranzspielräume zwischen kritischen Gelenken zu einem deutlichen Rückgang der Montagefehler. Die Anpassung dieser Lücken verbesserte die Passform und Funktion der beweglichen Teile und steigerte die Gesamtzuverlässigkeit.

Im CAD-Design vereinfacht die Schritt-für-Schritt-Angabe der Toleranzspielräume durch visuelle Infografiken die Kommunikation zwischen Design- und Fertigungsteams. Diese Klarheit hilft, kostspielige Missverständnisse zu vermeiden.

Für weiterführende Informationen zu Präzisionspassungen und Toleranzen lesen Sie unsere verwandten umfangreichen Blogs zu GD&T-Grundlagen, die tiefer in die Standards für geometrische Dimensionierung und Tolerierung eintauchen, die in verschiedenen Branchen weit verbreitet sind.

Beste Praktiken für die Spezifikation von Toleranzspielräumen in Ihren Designs

• Verstehen Sie die Funktion jedes Teils bevor Sie Toleranzspielräume festlegen, um Überbestimmungen zu vermeiden.
• Verwenden Sie zuverlässige Simulationssoftware wie SolidWorks, um zu testen, wie Toleranzen Ihre Montage beeinflussen.
• Balancieren Sie enge Toleranzen mit Kosten—denken Sie daran, enger ist nicht immer besser und kann die Fertigungskosten erhöhen.
• Anwenden Sie GD&T-Standards Kommunikation von Toleranzzulage klar und konsequent über Teams hinweg.
• Berücksichtigen Sie Materialeigenschaften und Faktoren wie thermische Ausdehnung früh in der Entwurfsphase.
• Berücksichtigen Sie Stapel-Toleranzen indem Sie analysieren, wie sich einzelne Teile in Baugruppen addieren.
• Verwenden Sie Standardpassungen (Spiel, Übermaß, Übergang) um Entscheidungen über Zulagen basierend auf der Anwendung zu vereinfachen.
• Definieren Sie Inspektionsmethoden im Voraus damit Ihre Qualitätskontrolle mit den festgelegten Toleranzen übereinstimmt.
• Halten Sie die Kommunikation mit Herstellern offen um die Machbarkeit sicherzustellen und Überraschungen während der Produktion zu vermeiden.
• Nutzen Sie Expertenaudits und Beratung um potenzielle Toleranz- und Zulagenprobleme zu erkennen, bevor die Produktion beginnt.

Diese Tipps helfen, Designs zu erstellen, die sowohl kosteneffizient als auch zuverlässig sind, und reduzieren das Risiko von Montageproblemen und Produktionsverzögerungen.

Häufige Fehler und wie man sie bei Toleranzzulagen vermeidet

Bei der Arbeit mit Toleranzzulagen gibt es einige häufige Fehler, die zu kostspieligen Problemen führen können. Hier sind fünf Fallstricke, auf die Sie achten sollten – plus einfache Lösungen, die Sie sofort anwenden können:

• Materialausdehnung und -kontraktion ignorierenMaterialien ändern ihre Größe bei Temperaturschwankungen. Das Ignorieren kann dazu führen, dass Teile klemmen oder locker werden. Berücksichtigen Sie immer die thermische Ausdehnung bei Ihren Toleranzberechnungen.
• Stapelfehler übersehenWenn mehrere Teile zusammenkommen, addieren sich ihre individuellen Toleranzen. Das Nichtberücksichtigen dieses “Stack-ups” kann dazu führen, dass Baugruppen nicht richtig passen. Verwenden Sie Toleranzauswirkungsanalysen, um Überraschungen zu vermeiden.
• Toleranz mit Zulage verwechselnDenken Sie daran, Toleranz bezieht sich auf die Gesamtabweichung eines einzelnen Teils, während Zulage den absichtlichen Spalt zwischen passenden Teilen ist. Das Verwechseln dieser Begriffe kann zu Konstruktionsfehlern und Montageproblemen führen.
• Zu enge Toleranzen ohne Bedarf festlegenTighter Toleranzen erhöhen die Herstellungszeit und -kosten. Vermeiden Sie Überbestimmungen, indem Sie sich auf funktionale Anforderungen konzentrieren, nicht auf Perfektion.
• Fehler bei der frühzeitigen Validierung von DesignsDas Warten bis zur Produktion, um Toleranzprobleme zu erkennen, kann teuer sein. Verwenden Sie frühzeitig Finite-Elemente-Analysen (FEA), um vorherzusagen, wie Teile unter realen Bedingungen reagieren.

Profi-Tipp

Beginnen Sie mit FEA-Simulationen, sobald Ihr Design eine stabile Phase erreicht hat. Dies hilft Ihnen, potenzielle Toleranzprobleme zu erkennen, bevor physische Prototypen hergestellt werden.

Umfassende Audits Helfen, Probleme Frühzeitig Zu Erkennen

Gründliche Vorproduktionsprüfungen können ein Wendepunkt sein. Diese detaillierten Kontrollen betrachten Ihre vollständigen Toleranz- und Spielschemata, um Problemstellen zu erkennen, bevor sie die Fabrik betreten. Dieser Ansatz reduziert Montagefehler, verringert Nacharbeit und hält Projekte im Zeitplan.

Durch das Vermeiden dieser häufigen Fehler und die Nutzung von Werkzeugen wie FEA und Vorproduktionsaudits sparen Sie Zeit, senken Kosten und verbessern den Erfolg bei der Fertigung Ihrer Baugruppen.
