Erkunden Sie Experten-Techniken für das Schneiden mit Draht-Elektroerosion, Präzisionsparameter, Materialien und Fehlerbehebung für makellose industrielle Fertigungsergebnisse und enge Toleranzen.

Wenn Sie die Kunst des Draht-Elektroerosionsschneidens beherrschen möchten, sind Sie hier genau richtig. Egal, ob Sie Ingenieur, Maschinenführer oder Fertigungsexperte sind, das Verständnis der Feinheiten dieser Präzisionsbearbeitungstechnik kann den Erfolg Ihres Projekts ausmachen oder scheitern lassen. Draht-Elektroerosion ist nicht nur ein Metalltrennverfahren – es geht darum, Toleranzen im Mikrometerbereich, perfekte Oberflächenfinishs und Geometrien zu erreichen, die herkömmliche Bearbeitung nicht bewältigen kann. In diesem Leitfaden erhalten Sie klare Einblicke darüber, wie Draht-Elektroerosionsschneidens funktioniert, welche Schlüsselparameter optimiert werden sollten und welche Experten-Tipps Ihnen helfen, jedes Mal perfekte Schnitte zu erzielen. Bereit, Ihre Präzisionsfähigkeiten zu verbessern? Lassen Sie uns eintauchen.

Was ist Draht-Elektroerosionsschneiden?

Draht-Elektroerosion steht für Draht-Elektroerosionsbearbeitung, ein präzises Metallbearbeitungsverfahren, das elektrische Funken nutzt. Es schneidet leitfähige Materialien, indem es sie mit schnellen, kontrollierten elektrischen Entladungen entlang eines dünnen Drahts erodiert.

Kernkomponenten

Komponente	Rolle
Draht	Dünner, kontinuierlich geführter Draht – meist aus Messing oder Molybdän – zur Erzeugung des Funkenspalt
Dielektrische Flüssigkeit	Nicht-leitfähige Flüssigkeit (meist deionisiertes Wasser) zur Spülung von Ablagerungen und Kühlung des Werkstücks
Funken-Spalt	Mikroskopischer Spalt, in dem elektrische Entladungen auftreten, die Metall schmelzen und verdampfen lassen

Maschinentypen

• CNC-Draht-Elektroerosion: Vollautomatisiert mit CAD/CAM-Steuerung für komplexe, präzise Schnitte.
• Drahtspule: Versorgt kontinuierlich mit Draht, um einen reibungslosen, ununterbrochenen Schnitt zu gewährleisten.
• Düsen: Leiten die dielectric Flüssigkeit und die Drahtpositionierung; einstellbar für unterschiedliche Schneidbedürfnisse.

Unterschied zum konventionellen EDM

Konventionelles EDM verwendet eine geformte Elektrode, die das Werkstück erodiert; beim Draht-EDM wird stattdessen ein kontinuierlich bewegter Draht verwendet. Dies ermöglicht dem Draht-EDM:

• Extrem feine, komplexe Konturen zu schneiden.
• Tiefere Toleranzen und schmalere Kerf-Breiten zu erreichen.
• Weniger hitzegeprägte Zonen zu produzieren, um die Materialintegrität zu erhalten.

Draht-EDM sieht visuell aus wie ein dünner Draht, der durch Metall schneidet, während Funken fliegen, im Gegensatz zum stationären Elektrodenansatz des traditionellen EDM.

So funktioniert der Draht-EDM-Schneidprozess

Der Draht-EDM-Schneidprozess beginnt mit der Programmierung unter Verwendung von CAD/CAM-Software. Designer erstellen die Form des Teils, die dann in G-Code übersetzt wird, der die Maschine anweist, den Draht präzise zu bewegen.

Als Nächstes erfolgt die Maschinenkonfiguration. Sie passen wichtige Stromparameter wie Stromstärke, Spannung und Pulsdauer an, sowie den Dielektrikflüssigkeitsfluss, der den Draht kühlt und Ablagerungen wegspült. Diese Einrichtung ist entscheidend für einen stabilen Funkensprung zwischen Draht und Werkstück.

Der Schnitt beginnt mit einem Grobschnitt. Ziel ist es, Material schnell zu entfernen, während die richtige Drahtspannung beibehalten wird, um Brüche zu vermeiden. Dieser Schritt formt das Grundprofil, hinterlässt jedoch eine leicht raue Oberfläche.

Nach dem Grobschnitt führen wir einen oder mehrere Fein- oder Schlichtschnitte durch. Diese sind langsamere, feinere Durchgänge, die die Oberflächenqualität verbessern und die Toleranzen enger machen. Schlichtschnitte helfen, die endgültigen Maße mit hoher Präzision zu erreichen.

Der Drahtverbrauch wird während des Prozesses stets überwacht. Eine richtige Spannung und Stromsteuerung helfen, Drahtbrüche zu vermeiden, Ausfallzeiten zu reduzieren und saubere Schnitte zu gewährleisten. Das Management der Drahtzufuhrgeschwindigkeit und Bruchprävention ist entscheidend für eine effiziente Produktion auf jedem CNC-Draht-EDM-System.

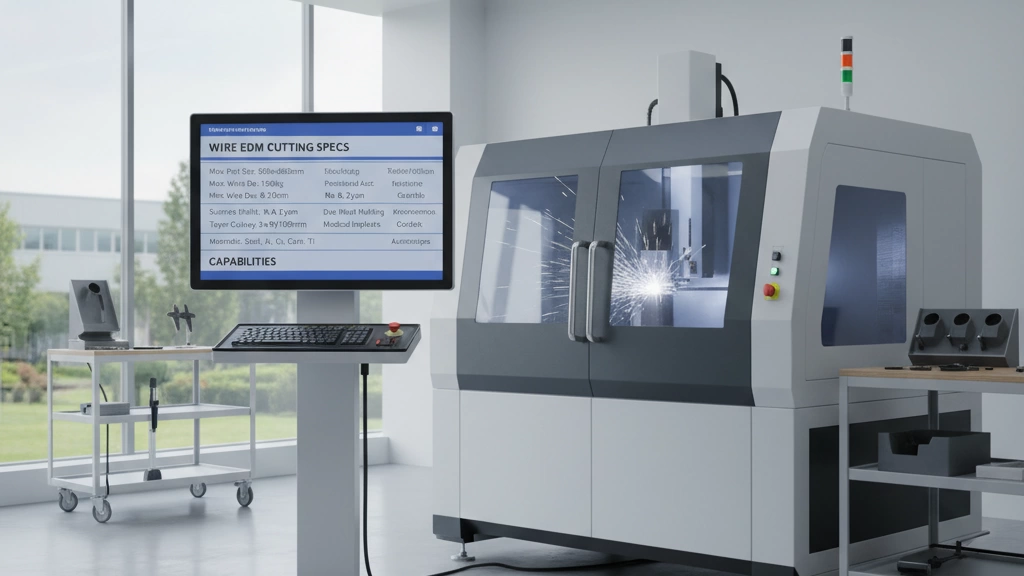

Wichtige technische Spezifikationen, die beim Draht-EDM zu kontrollieren sind

Bei Draht-EDM sind einige technische Spezifikationen entscheidend für stabile, präzise Ergebnisse. Hier eine kurze Übersicht:

Spezifikation	Details
Drahtdurchmesserbereich	Typischerweise von 0,004″ bis 0,013″ (100–330 μm). Dünnere Drähte ermöglichen feinere Schnitte, erfordern jedoch sorgfältige Handhabung.
Spannungs- & Abstandskontrolle	Echtzeitüberwachung stellt sicher, dass der Funkenspalt stabil bleibt, um Drahtbrüche zu verhindern und die Schnittqualität zu verbessern.
Schneidgeschwindigkeit	Hängt vom Materialtyp und der Werkstückhöhe ab. Weichere Metalle schneiden schneller; dickere Teile verlangsamen den Prozess.
Taper-Schneidfähigkeit	Wire EDM kann Neigungen bis zu 45° bewältigen, was für schräg oder komplex geformte Teile nützlich ist.
Maximale Werkstückgröße	Die meisten Maschinen bearbeiten Teile bis zu etwa 50 cm Dicke; exotische Metalle können spezielle Einstellungen oder langsamere Vorschübe erfordern.

Das Einstellen dieser Spezifikationen hilft, Drahtbrüche zu vermeiden, die Kerbbreite zu kontrollieren und enge EDM-Toleranzen für Ihre Präzisions-Drahtschneidbedürfnisse zu erreichen.

Materialien, die mit Wire EDM kompatibel sind

Wire EDM-Schneiden funktioniert am besten mit leitfähigen Metallen, was es für viele Branchen vielseitig macht. Gängige Materialien sind Werkzeugstähle wie D2, A2 und T7, Edelstahlarten wie 17-4PH und 316 sowie Aluminium, Titan, Kupfer, Messing und sogar Hartmetall. Es bewältigt eine breite Härtepalette – von weichen, annealierten Metallen bis hin zu gehärtetem Stahl – ohne Probleme.

Da Wire EDM auf elektrische Entladung angewiesen ist, kann es nicht direkt nicht-leitfähige Materialien wie Kunststoffe oder Keramiken schneiden. Es gibt jedoch Hybridansätze, wie Beschichtungen oder spezielle Einstellungen, die es in manchen Fällen ermöglichen, diese Grenzen zu umgehen. Wenn Ihr Projekt eine Mischung aus Metallen oder komplexen Materialien umfasst, lohnt es sich, mit Ihrer lokalen Wire EDM-Firma zu sprechen, um die beste Lösung zu finden.

Toleranzen und Oberflächenfinish-Ergebnisse

Wire EDM schneidet mit unglaublicher Präzision. Die typische Toleranz für Eckenradius liegt bei etwa ±0,0002″ (5 μm), und in den besten Fällen kann sie auf ±0,00005″ (0,05 mm) reduziert werden. Dieses Maß an Genauigkeit ist der Grund, warum es für hochpräzise Teile vertraut wird.

Mehrachsen-Wire-EDM-Maschinen verwenden Skim-Schnitte – sehr feine Finish-Überläufe – um Toleranzen zu verschärfen und die Oberflächenqualität zu verbessern. Diese Skim-Schnitte entfernen nur eine winzige Menge Material nach dem Grobschnitt, was zu glatteren Kanten und schärferen Details führt.

Was das Oberflächenfinish betrifft, hebt sich Wire EDM im Vergleich zu Fräsen, Schleifen und Laserschneiden hervor. Es bietet im Allgemeinen ein saubereres Finish mit minimalen Graten und einer glatteren Textur. Außerdem gibt es keinen mechanischen Kontakt, wodurch die Gefahr von Verformungen oder Werkzeugspuren geringer ist.

In , liefert Wire EDM erstklassige Toleranzen und Oberflächenqualität, was es ideal für komplexe Teile macht, bei denen Präzision entscheidend ist.

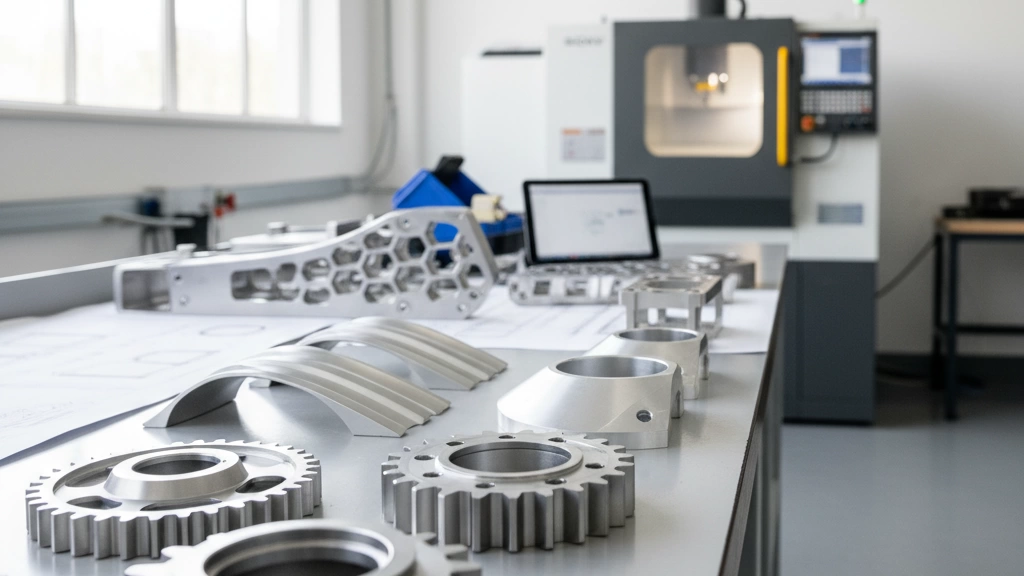

Gängige Anwendungen nach Branche

Wire EDM-Schneiden wird in vielen Branchen wegen seiner Präzision und Vielseitigkeit vertraut. Hier zeigt es seine Stärken:

• Luft- und Raumfahrt: Perfekt für die Herstellung von Kühlbohrungen für Turbinenblätter und Kraftstoffsystemteilen, bei denen enge Toleranzen und komplexe Formen wichtig sind.
• Medizin: Verwendet für chirurgische Instrumente, Implantat-Prototypen und detaillierte Arbeiten wie Recast-Schichten-Analysen, um die Sicherheit und Leistung von Geräten zu gewährleisten.
• Werkzeug & Formen: Unverzichtbar bei der Herstellung von Extrusions- und Fortschrittstempelwerkzeugen, die scharfe Kanten und eine hervorragende Oberflächenqualität erfordern.
• Automobil: Ideal für Getriebesplinte und Spritzgießwerkzeugkomponenten, die hochpräzise Teile liefern, die Verschleiß und Belastung standhalten müssen.
• Elektronik: Häufig bei der Herstellung von Steckverbindern, Kühlkörpern und anderen Komponenten, die feine, gleichmäßige Schnitte und enge Toleranzen benötigen.

Drahterodieren ist die bevorzugte Methode, wenn Präzision und komplexe Geometrien auf harte Materialien treffen.

Vorteile des Draht-Erodierens gegenüber anderen Mikroschneidverfahren

Drahterodieren hebt sich bei präzisen Mikroschneidarbeiten im Vergleich zu CNC-Fräsen, Laserschneiden und Wasserstrahlschneiden hervor. Hier eine kurze Übersicht, warum das Draht-Erodieren oft gewinnt:

Merkmal	Draht-Erodieren	CNC-Fräsen	Laserschneiden	Wasserstrahlschneiden
Wärmeeinflusszone (WEZ)	Minimal (fast keine)	Mäßig	Hoch	Kein
Gratbildung	Kein	Häufige	Mäßig	Minimal
Werkzeugkontakt	Kein physischer Kontakt	Physischer Werkzeugkontakt	Kein Kontakt	Kein Kontakt
Materialverformung	Sehr niedrig	Möglich durch Kraft	Möglich durch Hitze	Niedrig
Anpassungsfähigkeit für empfindliche Materialien	Ausgezeichnet (adaptive Steuerung)	Begrenzt	Begrenzt	Gut
Oberflächenfinish-Qualität	Überlegen (Schlichtschnitte)	Gut	Variiert	Mäßig

Warum das Draht-Erodieren ideal für hitzeempfindliche Materialien ist:

• Kein direkter Werkzeugkontakt bedeutet weniger mechanische Belastung für die Teile.
• Adaptive Funkenergiesteuerung passt die Schneidleistung an, um Überhitzung zu vermeiden.
• Minimale wärmebeeinträchtigte Zone verhindert Verformungen oder Änderungen der Metall Eigenschaften.

Für Präzisionsteile wie medizinische Implantate, Luft- und Raumfahrtkomponenten oder Werkzeug- und Formen Inserts sorgt das Draht-Erodieren für saubere Kanten ohne Risiko von Verzerrungen oder Graten. Im Gegensatz dazu können Fräswerkzeuge mechanischen Stress verursachen, Laser könnten Kanten verbrennen oder schmelzen, und Wasserstrahlen hinterlassen manchmal raue Schnitte auf weicheren Materialien.

Kurz gesagt, wenn Ihre Arbeit enge Toleranzen mit einem sauberen Finish erfordert, insbesondere bei schwer zu bearbeitenden Metallen, bieten Draht-Erodieren-Schnitte eine glatte, zuverlässige Kante mit weniger Nachbearbeitung.

Einschränkungen und Wann Nicht Draht-Erodieren Verwenden

Das Draht-Erodieren funktioniert bei vielen Metallen hervorragend, ist aber nicht die beste Wahl für alles. Hier sind einige Situationen, in denen Sie anderswo suchen sollten:

• Nicht leitfähige Materialien: Draht-Erodieren schneidet nur elektrisch leitfähige Metalle. Das bedeutet, Kunststoffe, Keramiken und andere nicht leitfähige Materialien sind ausgeschlossen.
• Sehr dicke Teile: Das Schneiden von Teilen, die dicker als etwa 50 cm sind, verlangsamt den Prozess erheblich, was ineffizient und teuer macht.
• Einfache, kostengünstige Arbeiten: Für grundlegende Formen oder Teile mit geringer Komplexität kann Draht-Erodieren teurer und langsamer sein als andere Methoden wie CNC-Fräsen oder Wasserstrahlschneiden.

Kurz gesagt, wenn Ihr Projekt Nichtmetalle, sehr dicke Stücke oder einfache Schnitte ohne enge Toleranzen umfasst, sind andere Schneidverfahren in der Regel besser geeignet.

Kostenfaktoren, die das Draht-Erodieren im Jahr 2025 beeinflussen

Wenn es um die Kosten des Draht-Erodierens im Jahr 2025 geht, spielen mehrere Schlüsselfaktoren eine Rolle bei Ihrem Endpreis:

• Materialart und -dicke: Härtere oder dickere Metalle benötigen länger zum Schneiden und können den Draht schneller abnutzen, was die Kosten erhöht. Weichere Metalle wie Aluminium sind schneller zu bearbeiten, aber Superlegierungen oder gehärtete Stähle kosten mehr.
• Anzahl der Skim-SchnitteSkim-Schnitte verbessern die Oberflächenqualität und Toleranzen, erhöhen jedoch die Bearbeitungszeit. Je mehr Skim-Pässe erforderlich sind, desto höher die Kosten, daher ist es ratsam, Qualität und Budget abzuwägen.
• Einrichtungszeit vs. LaufzeitDie Einrichtung umfasst die Programmierung des Auftrags (CAD/CAM und G-Code), das Spannsystem und die Maschinenkalibrierung. Effiziente Rüstvorgänge reduzieren die Kosten, insbesondere bei kleineren Serien. Lange Laufzeiten erhöhen die Ausgaben durch Strom, Drahtverbrauch und Kühlmittel.
• Shop-spezifische Algorithmen und TarifeViele Werkstätten verwenden heute proprietäre Software, um Drahtgeschwindigkeit, Funkenernergie und Schnittpfade zu optimieren. Diese Effizienzsteigerungen können die Bearbeitungszeit und Kosten senken, werden aber bei der Preisgestaltung unterschiedlich berücksichtigt.

Das Wissen um diese Faktoren hilft Ihnen, besser zu budgetieren und die richtige Wire EDM-Werkstatt zu wählen, um wettbewerbsfähige Preise zu erzielen, ohne die Qualität zu beeinträchtigen.

Fehlerbehebung bei häufigen Wire EDM-Defekten

Bei Wire EDM-Bearbeitungsprozessen können einige häufige Probleme wie Drahtvibrationen und Streifen auftreten. Diese Probleme beeinträchtigen die Präzision und verlangsamen den Arbeitsprozess, sind aber meist leicht zu beheben.

Ursachen und Behebungen für Drahtvibrationen:

• Ursachen: Zu viel Drahtspannung, falsche Drahtgeschwindigkeit oder instabile Funkenernergie können den Draht vibrieren lassen. Auch eine grobe Maschinenjustierung oder abgenutzte Führungen verschärfen das Problem.
• Behebungen: Drahtspannung sorgfältig einstellen—zu fest oder zu locker verursacht Probleme. Drahtgeschwindigkeit optimieren und die Funkeneinstellungen prüfen. Sicherstellen, dass die Drahtführungen sauber und in gutem Zustand sind.

Streifen auf dem Werkstück:

• Ursachen: Ungleichmäßige Funkendistribution, verschmutzte Dielektrikflüssigkeit oder abgenutzter Draht können Streifen oder Markierungen auf Ihrem Teil hinterlassen.
• Behebungen: Dielektrikflüssigkeit regelmäßig austauschen oder filtern, frische Drahtspulen verwenden und die Stromstärkeinstellungen prüfen. Feinabstimmung der Puls-Ein-/Ausschaltzeiten kann die Oberfläche glätten.

Reduzierung von Drahtbrüchen:

• Drahtbrüche sind teuer und frustrierend. Die meisten Brüche entstehen durch unsachgemäße Programmierung oder Drahtspannungsprobleme.
• Doppelt überprüfen Sie Ihr CAD/CAM-Programm auf enge Ecken, die den Draht zu stark ziehen könnten.
• Drahtspannung leicht verringern und die Vorschubgeschwindigkeit in schwierigen Bereichen verlangsamen.
• Pulsenergie auf einen niedrigeren Wert einstellen, wenn fragile oder dünne Teile geschnitten werden.

Wenn Sie diese Einstellungen und Wartungsschritte im Blick behalten, können Sie Ihren Draht-EDM-Schneidprozess reibungslos mit minimalen Fehlern durchführen. Es geht um das Gleichgewicht—richtige Spannung, saubere Dielektrika und gut abgestimmte Leistung machen einen großen Unterschied.

So wählen Sie eine Draht-EDM-Werkstatt aus (Checkliste)

Die richtige Draht-EDM-Werkstatt zu wählen, ist entscheidend, um Qualitätsarbeiten pünktlich und im Budget zu erhalten. Hier ist, worauf ich bei der Auswahl einer Werkstatt achte:

Faktor	Was zu überprüfen ist
Maschinenmarken	Werkstätten, die vertrauenswürdige Maschinen wie Mitsubishi, Sodick, GF, Fanuc verwenden, liefern tendenziell konsistente Präzision.
Kalibrierung	Regelmäßige Kalibrierung sorgt für stabile Schnitte und enge Toleranzen. Fragen Sie, ob dieser Prozess dokumentiert wird.
Drahtgeschwindigkeit & Dielektrika-Typen	Höhere Drahtgeschwindigkeiten steigern die Produktivität; suchen Sie nach Werkstätten, die hochwertige Dielektrika verwenden, für eine bessere Oberflächenqualität und längere Maschinenlebensdauer.
Zertifizierungen	Suchen Sie nach ISO 9001, AS9100 (für Luft- und Raumfahrt), oder ITAR Konformität—diese belegen Qualität und Einhaltung der Industriestandards.
Drahtverbrauch & Effizienz	Effiziente Drahtnutzung senkt die Kosten. Fragen Sie nach ihren Drahtbruchsquoten und Recyclingpraktiken.
Bearbeitungszeit & Kapazität	Wählen Sie eine Werkstatt mit ausreichender Kapazität, um Ihre Fristen einzuhalten. Überprüfen Sie die durchschnittlichen Auftragszeiten und Flexibilität.
Kundenbewertungen	Suchen Sie nach Bewertungen und Testimonials—echtes Feedback zeigt Zuverlässigkeit und Servicequalität.

Diese Checkliste stellt sicher, dass Ihr Draht-EDM-Auftrag reibungslos verläuft, von Angebotserstellung bis zu fertigen Teilen, ohne Überraschungen.

Zukünftige Trends im Draht-EDM-Schneiden

Das Draht-EDM-Schneiden entwickelt sich schnell, insbesondere auf dem deutschen Markt, wo Präzision und Effizienz am wichtigsten sind. Hier ist, was als Nächstes kommt:

• Harzregeneration in DielektrikaNeue Dielektrika mit Harzregeneration helfen, Abfall zu reduzieren und Betriebskosten zu senken. Sie halten das Fluid länger sauber, verbessern die Schnittstabilität und Oberflächenqualität ohne häufige Wechsel.
• KI-optimierte Werkzeugwege und FiltrationKünstliche Intelligenz greift ein, um Drahtwege und Filtersysteme automatisch zu optimieren. Das bedeutet intelligentere Schnittpfade, weniger Drahtbrüche und längere Maschinenlaufzeiten—Zeit- und Kosteneinsparungen.
• Dünnere Drähte (~0,002″) für schnelleren SchnittDünnere Molybdändrähte mit etwa 0,002″ Durchmesser werden immer beliebter. Sie bieten höhere Schnittgeschwindigkeiten und feinere Details, ideal für Branchen, die ultra-präzise Anforderungen stellen, wie Luft- und Raumfahrt sowie medizinische Geräteprototypen.
• Hybride additive Fertigung IntegrationDas Draht-EDM beginnt, mit 3D-Druck und anderen additiven Verfahren zu verschmelzen. Diese Kombination ermöglicht es Herstellern, komplexe Teile schnell zu erstellen und sie präzise mit EDM zu bearbeiten, was die Produktion fortschrittlicher Komponenten optimiert.

Diese Trends zeigen, dass das Draht-EDM-Schneiden intelligenter, sauberer und schneller wird—es bleibt eine Top-Wahl für Präzisionsindustrien in Deutschland und weltweit.
