Descubre los 10 tipos esenciales de agujeros de taladro con consejos de expertos y las mejores brocas para un mecanizado preciso y proyectos de bricolaje.

¿Alguna vez has mirado un proyecto y te has dado cuenta de que el agujero que perforaste simplemente no era correcto? Ya sea que estés construyendo una máquina, fabricando muebles o ensamblando electrónica, entender los diferentes tipos de agujeros de taladro puede ser un cambio total. El agujero correcto no se trata solo del tamaño, sino de ajuste, función y asegurarse de que tus sujetadores, cables o componentes encajen a la perfección. En esta guía, obtendrás toda la información sobre los tipos de agujeros en mecanizado, cómo elegir el más adecuado para tu tarea y qué broca usar a continuación. Vamos a aclarar la confusión y perforar hacia la precisión!

Qué define un agujero de taladro: Diámetro, Profundidad, Orientación, Niveles de tolerancia

En el núcleo de cualquier operación de perforación se encuentra el propio agujero de taladro, un concepto simple con muchos detalles críticos. Un agujero de taladro se define por varios factores clave que determinan su función y calidad.

Diámetro es el ancho del agujero, que debe coincidir estrechamente con las especificaciones de diseño para garantizar un ajuste o una holgura adecuados. Incluso pequeñas desviaciones pueden causar problemas durante el ensamblaje o comprometer la resistencia de la pieza.

Profundidad determina qué tan profundo llega el agujero en el material. Esto puede ser un agujero pasante completo o un agujero ciego parcial. Conocer la profundidad precisa es crucial, especialmente para agujeros roscados o taladros de múltiples pasos.

Orientación se refiere al ángulo del agujero en relación con la pieza de trabajo. Ya sea perpendicular o inclinado, una orientación correcta asegura que los componentes se alineen y encajen como se pretende. Las máquinas y configuraciones deben controlar esto cuidadosamente para evitar desalineaciones.

Finalmente, niveles de tolerancia son las variaciones permitidas en el diámetro, la posición y la profundidad del agujero. Estas tolerancias suelen estar guiadas por estándares GD&T (Dimensionamiento y Tolerancias Geométricas), asegurando que las piezas cumplan con los requisitos funcionales sin costos de producción innecesarios.

Comprender estos elementos fundamentales ayuda a crear agujeros de taladro que funcionen de manera confiable, ya sea para sujeción, alineación o paso de fluidos.

Perforación vs Otros Métodos de Fabricación de Agujeros

La perforación es la forma más común de crear agujeros redondos eliminando material con una broca giratoria. Pero no es el único método: también existen opciones como el fresado, el mandrinado, el EDM y el corte láser, cada uno con sus propias ventajas y usos ideales.

• Perforación es excelente para la fabricación inicial de agujeros, especialmente cuando necesitas profundidades y diámetros variables rápidamente. Corta material para la mayoría de los agujeros pasantes, ciegos y roscados.
• Aburrido se realiza después de la perforación cuando necesitas mayor precisión o un diámetro mayor. Refina el tamaño y acabado del agujero eliminando pequeñas cantidades de material con una herramienta de corte de punta única.
• Escariado es un paso de acabado utilizado para mejorar la tolerancia del agujero y la suavidad de la superficie. Los mandrinadores ofrecen un control de diámetro más ajustado que la perforación sola, pero dependen de un agujero preperforado.
• EDM (Electroerosión por Descarga) utiliza chispas eléctricas para eliminar metal sin contacto físico. Es ideal para materiales muy duros, delgados o delicados donde la perforación tradicional puede causar daños o estrés.
• Perforación láser ofrece precisión y velocidad para agujeros pequeños, especialmente en metales delgados o plásticos. Es no contacta y puede producir agujeros con zonas mínimas afectadas por el calor, pero no es adecuado para todos los materiales o agujeros más profundos.

Comprender estas diferencias ayuda a elegir el proceso adecuado de fabricación de agujeros según tu material, propósito del agujero y necesidades de precisión. Por ejemplo, si trabajas en piezas de aluminio o titanio, el paso de perforar a roscar puede mejorar la precisión—consulta nuestra comparación detallada de resistencia del titanio vs. aluminio para escoger el material y la estrategia de fabricación de agujeros adecuada.

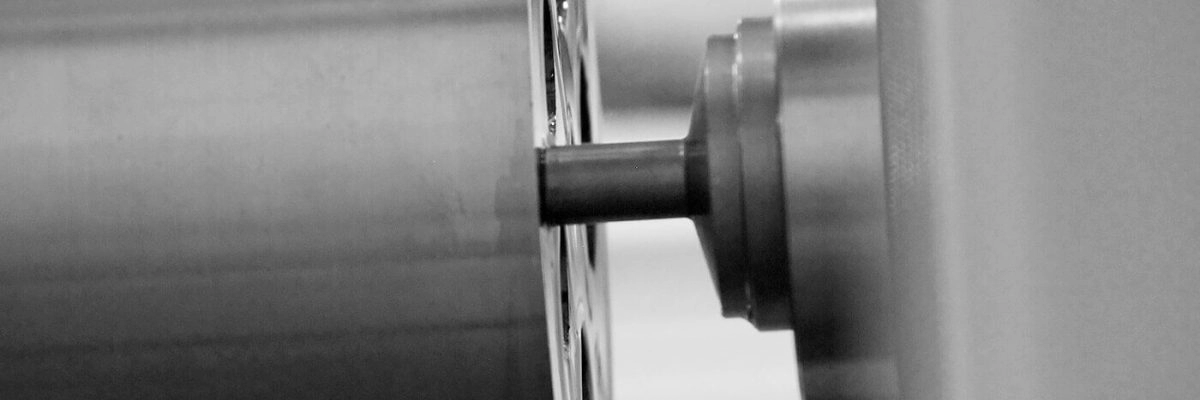

Desafíos comunes y soluciones en la perforación

Perforar no es tan simple como girar una broca y empujarla en el material. Surgen algunos desafíos comunes que pueden afectar la calidad y la vida útil de la herramienta si no se gestionan correctamente.

Evacuación de Virutas

Cuando una broca corta, produce virutas que necesitan eliminarse rápidamente. Si las virutas obstruyen el agujero, causan fricción e incluso pueden romper la broca. Para evitar esto:

• Utiliza un diseño adecuado de estrías en las brocas para una mejor eliminación de virutas
• Emplea perforación en picado—una técnica que retrae periódicamente la broca para limpiar las virutas
• Utiliza chorros de aire o refrigerante para lavar los residuos

Control de vibraciones

Las vibraciones (o chatter) conducen a agujeros ásperos y a un desgaste más rápido de la herramienta. Reduce las vibraciones mediante:

• Asegurar la pieza de trabajo firmemente
• Usar brocas afiladas y bien mantenidas
• Seleccionar la velocidad del husillo y las tasas de avance adecuadas según el material y el tamaño del agujero

Acumulación de calor

El calor es el enemigo silencioso en la perforación. Demasiado calor ablanda la broca y afecta la precisión del agujero. Mantén las temperaturas bajas mediante:

• Aplicando refrigerante o fluido de corte adecuado en la zona de perforación
• Utilizando brocas de alta calidad con recubrimientos como TiN o carburo para una mejor resistencia al calor
• Evitar velocidades de avance excesivas que provoquen picos de fricción

Flujos de trabajo del refrigerante

Una entrega eficaz del refrigerante es crucial. Un flujo de refrigerante deficiente provoca la soldadura de virutas y daños térmicos. Consejos para un uso eficiente del refrigerante:

• Asegúrese de que el refrigerante llegue directamente al filo de corte, especialmente en agujeros profundos
• Utilice el tipo de refrigerante adecuado (a base de aceite o de agua, según el material)
• Compruebe y mantenga regularmente la presión del refrigerante y los sistemas de flujo

Abordar estos desafíos de antemano no solo mejora la calidad del agujero, sino que también ahorra tiempo y costes de herramientas. Para el mecanizado de materiales especiales como el aluminio o el magnesio, seguir los consejos sobre refrigerante y vibración es aún más crítico; puede encontrar más información sobre técnicas de mecanizado seguras en nuestra guía experta sobre el mecanizado seguro del magnesio.

Mantener estos factores bajo control garantiza que su proceso de perforación sea fluido, preciso y eficiente en todo momento.

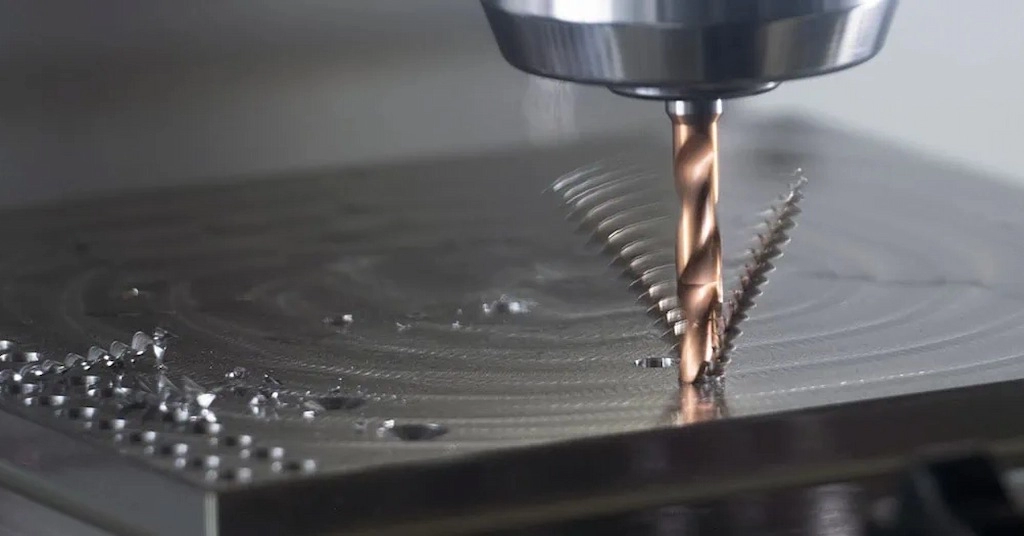

Fundamentos de la perforación: Consejo profesional: haga referencia a los estándares GD&T en los dibujos técnicos

Al planificar cualquier operación de perforación, siempre haga referencia a los estándares GD&T (Dimensionamiento y Tolerancia Geométricos) en los dibujos técnicos. Estos estándares definen el tamaño exacto, la forma, la orientación y la variación permitida de los agujeros, lo que ayuda a garantizar que los agujeros perforados cumplan con la intención del diseño y funcionen correctamente.

Beneficios clave de seguir GD&T para agujeros de perforación:

• Comunicación consistente: Todos en el taller están en la misma página con respecto a las tolerancias de los agujeros.
• Mejor ajuste y función: El tamaño, la posición y la tolerancia adecuados del agujero reducen los problemas de montaje.
• Control de calidad mejorado: Los inspectores pueden verificar rápidamente si el agujero cumple con las especificaciones utilizando métodos de medición precisos.

Ignorar los detalles de GD&T puede provocar agujeros fuera de especificación, lo que provoca la reelaboración o el fallo de la pieza.

Para los proyectos de mecanizado modernos, incluidos los grandes conjuntos de fundición, la integración temprana de los detalles de GD&T mejora la eficiencia y la calidad generales del proceso. También puede encontrar valor en la comprensión de conceptos relacionados como el adecuado fórmulas de paso de hélice en brocas para mejorar la precisión y el acabado de la perforación. Para obtener más consejos sobre el acabado de precisión, consulte nuestra guía sobre técnicas de pulido mecánico y mejores prácticas para acabados de precisión.

Agujeros pasantes: penetración completa, usos, brocas asociadas

Los agujeros pasantes son perforaciones que atraviesan completamente un material, creando un camino abierto de un lado a otro. Estos agujeros son esenciales cuando necesitas asegurar sujetadores como pernos o tornillos que atraviesan completamente una pieza, permitiendo que las tuercas o arandelas se sujeten en el lado opuesto. Debido a que atraviesan todo, los agujeros pasantes también facilitan la evacuación de virutas y reducen la acumulación de calor durante la perforación.

Los usos comunes incluyen componentes de ensamblaje, soportes de montaje y piezas donde se requiere espacio libre para hardware de fijación. Brocas estándar como brocas de espiral se utilizan típicamente para agujeros pasantes, seleccionadas según el diámetro deseado y el material que se perfora. Para metales, las brocas de acero rápido (HSS) o de carburo ofrecen durabilidad y precisión. Cuando se trabaja con madera o materiales más blandos, las brocas de punta de broca o brocas de Forstner pueden ser más apropiadas para garantizar entradas y salidas limpias.

Para agujeros pasantes de precisión, es útil considerar el diámetro y los requisitos de tolerancia desde el principio—esto asegura un ajuste adecuado para los sujetadores y previene problemas de alineación en etapas posteriores. Si buscas tolerancias más ajustadas o acabados más suaves, explorar el recubrimiento como proceso posterior puede ser beneficioso. Para más información sobre cómo combinar herramientas de perforación con necesidades de precisión, consulta nuestra guía sobre tipos de limadores explicados para mecanizado de precisión y selección de herramientas.

Agujeros ciegos: profundidad parcial, casos de uso y selección de brocas

Los agujeros ciegos son perforaciones que no atraviesan completamente el material—tienen una profundidad parcial definida. Estos agujeros son comunes cuando necesitas evitar atravesar la superficie del lado opuesto, como en carcasas, bloques de motor o componentes de precisión. Debido a que un agujero ciego se detiene antes de llegar al lado opuesto, la evacuación de virutas puede ser más difícil, aumentando el riesgo de rotura de la broca si no se gestiona correctamente.

Los usos típicos incluyen agujeros roscados donde no se desea exposición externa, o agujeros para ajustes a presión e insertos en piezas sensibles. Al perforar agujeros ciegos, el uso de brocas especializadas como brocas de estría reducida o de estría parabólica mejora la evacuación de virutas y reduce la acumulación de calor. También se recomienda la perforación en picado para limpiar las virutas de manera incremental.

Brocas comunes para agujeros ciegos:

• Brocas de espiral con vástago reducido para mejor evacuación de virutas
• Brocas de punta para un inicio preciso sin desviarse
• Brocas de estría parabólica para agujeros ciegos profundos en metal

Para obtener resultados confiables, siempre verifique la configuración de control de profundidad y el flujo de refrigerante. Si desea más orientación sobre la fabricación de agujeros de precisión, la guía detallada guía para perforar agujeros maestros ofrece excelentes consejos adecuados para diferentes materiales y tipos de agujeros.

Agujeros roscados (Torneados): Roscas internas, métrica vs. UNF, especificaciones de torque, brocas

Los agujeros roscados o torneados son agujeros perforados con roscas internas cortadas en su interior para aceptar tornillos o pernos. Estos agujeros permiten fijaciones fuertes y reutilizables sin necesidad de una tuerca en el otro lado.

Puntos clave para agujeros roscados:

• Roscas internas: Creado con una herramienta de roscar después de perforar el agujero al diámetro correcto (llamado tamaño de taladro de roscar).
• Roscas métricas vs. UNF:
  • Roscas métricas son comunes internacionalmente y se miden en milímetros (por ejemplo, M6, M8).
  • Roscas UNF (National Fine): las roscas UNF son estándar en la región, identificadas por roscas por pulgada (por ejemplo, 1/4″-28 UNF).
• Especificaciones de torque: Los valores de torque adecuados dependen del tamaño de la rosca, el material y la clase de rosca. Aprietes excesivos pueden dañar las roscas; apretar demasiado poco puede aflojarse.
• Brocas: Utilice brocas de alta calidad—brocas manuales para trabajo manual, brocas para máquinas para operaciones CNC. Las brocas de carburo recubiertas funcionan muy bien para metales como aluminio o acero, y las brocas de espiral o escalonadas ayudan con la evacuación de virutas en agujeros ciegos.

Siempre mecanice el tamaño correcto del agujero antes de roscar y consulte las tolerancias de agujeros GD&T para garantizar ajuste y funcionamiento. Para ensamblajes precisos, usar agujeros roscados correctamente reduce el riesgo de fallo de la rosca y mejora la durabilidad del sujetador.

Para una precisión avanzada en el ensamblaje, explore guías maestras sobre ajustes por interferencia para entender cómo interactúan los agujeros roscados con los pernos durante el ensamblaje.

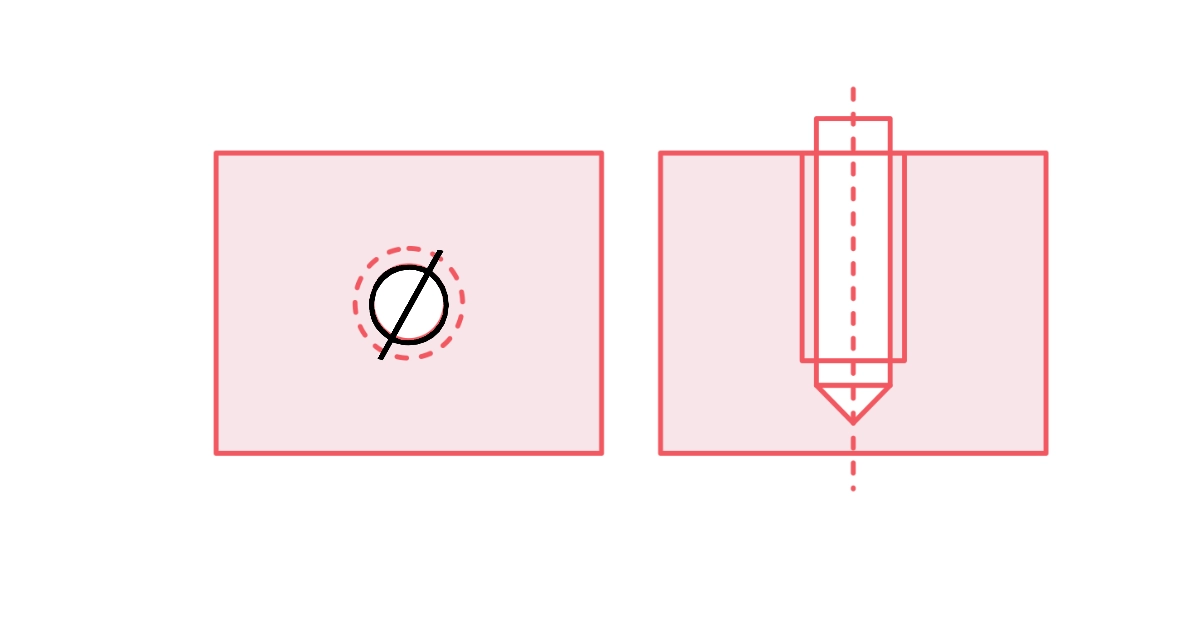

Agujeros de paso: sobredimensionados para paso de sujetadores

Los agujeros de paso se perforan más grandes que el diámetro exterior del sujetador para permitir que tornillos, pernos o pasadores pasen sin roscar en el material. Estos agujeros simplifican el ensamblaje al dar a los sujetadores suficiente espacio para una inserción y alineación fáciles.

Tipos comunes de agujeros de desbloqueo:

• Agujeros de desbloqueo estándar: Tamaño justo por encima del diámetro del sujetador.
• Agujeros de desbloqueo de ajuste cercano: Ligeramente más grandes pero con un ajuste más ajustado para mejor control.
• Agujeros de desbloqueo libres: Mucho más grandes que el sujetador, a menudo para ajuste suelto o ajustes de tolerancia.

Beneficios:

• Acelera el ensamblaje evitando atascos.
• Previene daños en las roscas durante la instalación.
• Permite un ligero desalineamiento sin tensar los componentes.

Brocas recomendadas:

• Brocas de espiral: Las más comunes para agujeros de desbloqueo generales en metales y plásticos.
• Brocas de cobalto o carburo: Para materiales más duros que requieren precisión y durabilidad.
• Brocas de escalón: Ideales para crear múltiples tamaños de desbloqueo rápidamente en materiales delgados.

Al planificar agujeros de desbloqueo, siempre verifique las especificaciones del sujetador y aplique los diámetros adecuados según las normas de la industria para garantizar un ensamblaje suave y uniones duraderas. Para las mejores prácticas en tolerancias de agujeros y roscado, consultar las normas GD&T o usar herramientas de precisión puede ahorrar tiempo y costos.

Para más información sobre la selección de herramientas de precisión y estándares de agujeros, consulte nuestra guía sobre mejores cortadores de torno para torneado de precisión.

Tipos principales de agujeros de taladro: Agujeros con avellanado

Los agujeros avellanados tienen una cavidad cónica diseñada para permitir que las cabezas de los tornillos queden al ras o por debajo de la superficie del material. Esto los hace ideales para aplicaciones donde un acabado suave es crítico, como en muebles, ensamblajes metálicos y componentes aeroespaciales.

Puntos clave sobre los agujeros avellanados:

• Forma: Generalmente cónicos, coincidiendo con el ángulo de la cabeza del tornillo.
• Ángulos estándar: Los más comunes son 82°, 90° y 100°, dependiendo del tipo de tornillo.
• Propósito: Previenen que las cabezas de los tornillos sobresalgan, mejorando la estética y reduciendo riesgos de enganche.
• Aplicaciones: Se utilizan en chapa metálica, carpintería y piezas de maquinaria de precisión.

Para mejores resultados, use brocas de avellanado dedicadas o bits combinados que perforen y avellen en un solo paso. La coincidencia del ángulo correcto previene daños en el tornillo y el material.

Los agujeros avellanados deben diseñarse con tolerancias adecuadas de profundidad y diámetro, siguiendo los estándares de agujeros GD&T para garantizar un asiento consistente del tornillo y ensamblajes confiables. Si trabaja con piezas de aluminio que requieren acabados superficiales o anodizado, combinar los agujeros avellanados con procesos como el guía de anodizado de aluminio ayuda a mantener la durabilidad y apariencia.

Agujeros con reborde: Agrandamiento cilíndrico para cabezas de pernos

Los agujeros con reborde tienen una sección cilíndrica más grande en la parte superior del agujero, diseñada específicamente para alojar cabezas de pernos o tuercas al ras o por debajo de la superficie. Este hombro creado por el reborde proporciona una zona de asiento sólida, asegurando una mejor distribución de carga y alineación de los elementos de fijación en los ensamblajes.

A diferencia de los agujeros de cara plana, que son superficiales y principalmente utilizados para crear una superficie plana en material áspero o irregular, los rebordes son más profundos y dimensionados con precisión para ajustarse a cabezas de pernos o arandelas estándar. Esto hace que los agujeros con reborde sean esenciales cuando la fijación requiere un asiento estable y empotrado.

Las brocas para reborde generalmente tienen una punta piloto para guiar el corte y mantener la concentricidad con el resto del agujero, lo cual es crucial para un alineamiento correcto y rendimiento de torsión en los pernos. Estos agujeros son comunes en maquinaria, automoción y aplicaciones estructurales donde se requiere montaje al ras.

Para prácticas de mecanizado detalladas y configuraciones de precisión, consultar guías sobre la precisión en el fresado CNC puede ayudar a optimizar su proceso de rebordeado.

Agujeros de cara plana: Profundos y de fondo plano para asientos en superficies irregulares

Los agujeros de cara plana son cavidades superficiales, profundas y de fondo plano, diseñadas para crear un área de asiento suave y nivelada en superficies irregulares o ásperas. A diferencia de los agujeros más profundos, estos requieren una remoción mínima de material y se utilizan a menudo para asegurar que elementos de fijación como pernos o tornillos queden al ras y seguros sin tambalearse.

Común en mecanizado y ensamblaje, el acabado puntual ayuda a mejorar la distribución de carga y el alineamiento, especialmente en fundiciones o piezas con acabado rugoso. Es importante distinguir entre los agujeros de acabado puntual y los agujeros de avellanado: los acabados puntuales son típicamente superficiales y solo lo suficiente para crear una superficie de contacto limpia, mientras que los avellanados son más profundos y dimensionados para ajustarse a cabezas de tornillos o tuercas.

Usar la broca adecuada—a menudo una fresa de acabado puntual o una herramienta de avellanado—garantiza precisión y evita daños al material subyacente. Este enfoque apoya una mejor fiabilidad de la unión y puede ser crítico tanto en piezas de metal como de plástico, como en componentes plásticos para automoción, donde las superficies irregulares son comunes.

Para más información sobre precisión en mecanizado y herramientas, puede que encuentre útil nuestra guía sobre fabricación de herramientas de precisión útil.

Agujeros Interrumpidos (Segmentados)

Los agujeros interrumpidos o segmentados son una serie de secciones perforadas separadas por huecos intencionales. En lugar de un orificio continuo, estos agujeros consisten en múltiples agujeros cortos espaciados. Este diseño suele aparecer en aplicaciones que requieren penetración parcial o donde la reducción de peso y el flujo de aire son críticos, como en aeroespacial o piezas estructurales ligeras.

Principales desafíos

• Alineación: Debido a que básicamente estás perforando múltiples agujeros distintos, mantener una alineación perfecta es complicado. La desalineación puede causar problemas en el ensamblaje o debilitar la pieza.
• Herramientas: Dispositivos especializados o programación CNC aseguran que cada segmento se alinee exactamente. Es imprescindible utilizar máquinas de precisión y una configuración cuidadosa para mantener un espaciado y una posición consistentes.

Los agujeros interrumpidos difieren de los agujeros pasantes o ciegos típicos por su diseño segmentado, por lo que las brocas y métodos tradicionales no siempre son adecuados. A menudo, se utilizan herramientas personalizadas o brocas modulares para lograr un espaciado correcto y evitar el desgaste de la herramienta.

Si desea garantizar que su perforación cumpla con altos estándares de precisión y ajuste, vincular esto con tolerancias de agujeros GD&T puede ayudar a optimizar sus dibujos técnicos y controles de calidad.

Tipos principales de agujeros de perforación: Agujeros de múltiples pasos (escalonados)

Los agujeros de múltiples pasos o escalonados presentan diámetros variables dentro de un mismo orificio, creados mediante la perforación de secciones de diferentes tamaños una tras otra. Estas transiciones pueden acomodar múltiples componentes en un solo agujero o proporcionar asiento para diversos sujetadores y accesorios. Los agujeros escalonados son especialmente útiles en ensamblajes donde la holgura, el roscado y las superficies de apoyo deben coexistir con precisión.

Usos comunes incluyen:

• Carcasa para pernos de hombro donde el diámetro mayor permite que las cabezas de los pernos se asienten enrasadas
• Creación de secciones de agujeros piloto combinadas con avellanados o secciones roscadas
• Acomodación de ajustes a presión en una pieza y ajustes de holgura en otra

El mecanizado de agujeros escalonados requiere medición y control cuidadosos para garantizar transiciones suaves y profundidades precisas. Los cambios de herramienta a menudo implican cambiar brocas o usar brocas escalonadas especializadas. Comprender las dimensiones y tolerancias necesarias desde el principio ayuda a evitar rehacer el mecanizado.

Para materiales como las aleaciones de aluminio, que son comunes en aplicaciones de orificios escalonados, incorporar estrategias de corte personalizadas a partir de recursos sobre mecanizado de aluminio ofrece eficiencia y precisión. Consulta la orientación sobre mecanizado de aleaciones de aluminio para consejos específicos para estos metales.

En resumen, los orificios escalonados permiten combinar múltiples características de orificio en un solo agujero, ahorrando espacio y mejorando la integridad del ensamblaje cuando se diseñan y ejecutan correctamente.

Orificios sobredimensionados y subdimensionados

Los orificios sobredimensionados y subdimensionados son esenciales cuando necesitas ajustes de tolerancia precisos, especialmente para ajustes a presión y ajustes con juego en los ensamblajes. Un orificio sobredimensionado se perfora intencionadamente más grande que el diámetro nominal para permitir que las piezas se deslicen o encajen fácilmente — común en orificios de juego donde los sujetadores pasan sin fricción. Por otro lado, un orificio subdimensionado es ligeramente más pequeño, y a menudo se usa como punto de partida para roscar hilos o crear un ajuste de interferencia ajustado.

Ambos tipos dependen en gran medida de las clases de tolerancia ISO, que dictan las variaciones de tamaño permitidas según el ajuste requerido—ya sea suelto, deslizante o a presión. Por ejemplo, en aplicaciones de ajuste a presión, un orificio subdimensionado combinado con un eje sobredimensionado garantiza una conexión segura y sin deslizamiento.

Las aplicaciones incluyen:

• Rodamientos, casquillos y ejes de ajuste a presión
• Orificios piloto para roscado o mandrinado
• Orificios de juego para ensamblaje suave de pernos o pasadores

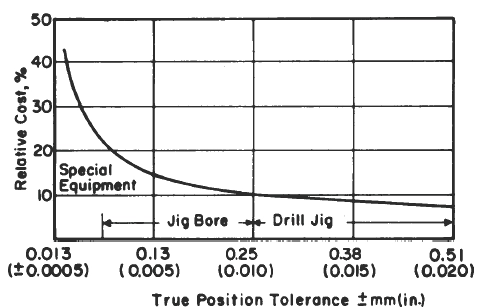

Tenga en cuenta el impacto de la tolerancia en los costos de mecanizado y las necesidades de inspección, ya que ajustes más precisos requieren mayor precisión. Utilizar brocas adecuadas y calibración evita problemas comunes como deformación del orificio o desgaste excesivo. Para una orientación detallada sobre tolerancias de orificios y inspección, incorporar tolerancias de agujeros GD&T en sus dibujos garantiza precisión en el taller.

Para prácticas recomendadas relacionadas con la elección del refrigerante para mantener la vida útil de la herramienta durante perforaciones de tolerancia ajustada, consulte esta guía completa Guía de refrigerante para mecanizado.

Brocas combinadas con tipos de agujeros: Tabla resumen

Elegir la broca adecuada para su tipo de agujero es clave para la precisión y la vida útil de la herramienta. Aquí hay una visión general simple que combina los tipos comunes de agujeros con los estilos, materiales y tamaños típicos de brocas:

Tipo de agujero	Broca recomendada	Materiales comunes	Tamaños típicos
Agujero pasante	Broca de espiral estándar	Metales, madera, plásticos	1/16″ a 1″ (tamaños personalizados)
Agujero ciego	Punta espiral o parabólica	Metales, aleaciones	Diámetros más pequeños, profundidades variadas
Rosetado (Torneado con rosca)	Broca + machuelo (cónico o de tapón)	Acero, aluminio	Broca ligeramente más pequeña que el tamaño de la rosca
Agujero de paso	Broca de espiral sobredimensionada	Metales, madera	Ajustes estándar para sujetadores
Orificio con avellanado	Broca avellanadora	Madera, metal	Ángulos comunes de 82°, 90°, 100°
Orificio con reborde	Broca para reborde	Metales	Coincidir con los tamaños de cabeza de tornillo
Orificio de machuelo	Broca para superficie o fresa de extremo	Metales	Ligeramente más grande que el sujetador
Orificio interrumpido	Brocas personalizadas o especializadas	Metales, compuestos	Variable, depende de la segmentación
Orificio de múltiples pasos	Broca de paso	Metales delgados, plásticos	Múltiples diámetros en una sola broca
Orificio sobredimensionado o subdimensionado	Reamer o broca de torsión sobredimensionada	Metales	Clases de ajuste de precisión (H7, etc.)

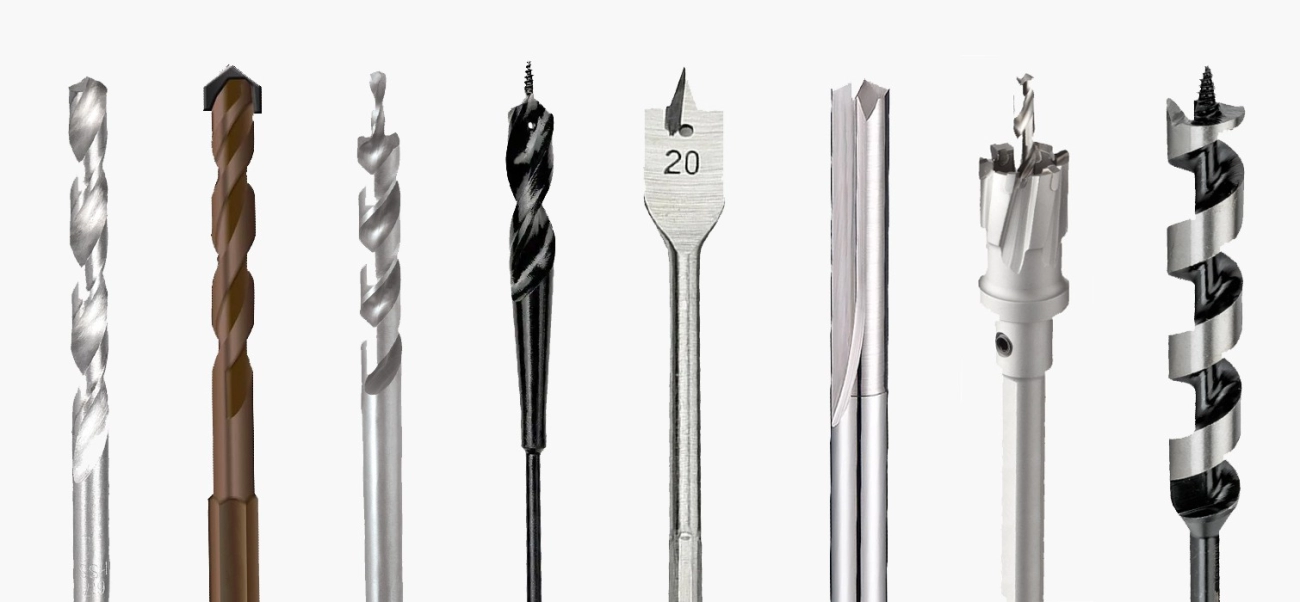

Notas sobre el material:

• Las brocas de carburo funcionan mejor para metales duros y trabajos de alto volumen.
• Acero de alta velocidad (HSS) las brocas son versátiles, ideales para metales y madera en general.
• Brocas para mampostería tienen puntas de carburo y están hechas para concreto o piedra.
• Para plásticos y madera, las brocas de punta de broca o Forstner ofrecen agujeros más limpios con menos desgarro.

La selección del tamaño de la broca también depende de las especificaciones de diseño siguientes, incluyendo la tolerancia del agujero y el ajuste final, lo cual se relaciona con las normas de Dimensionalidad Geométrica y Tolerancias (GD&T). Para una exploración más profunda sobre tolerancias de agujeros, considera consultar nuestra guía detallada sobre tipos de tolerancias explicados.

Combinar la broca adecuada con el tipo de agujero y material es el primer paso para hacer agujeros limpios, precisos y eficientes.

Brocas combinadas con tipos de agujeros: orientación específica por material

Elegir la broca adecuada depende en gran medida del material en el que estás perforando. Usar la broca incorrecta puede conducir a una mala calidad del agujero, mayor desgaste o incluso fallo de la broca. Aquí tienes una guía rápida para materiales comunes:

• Madera: Utiliza brocas de pala, brocas de punta de broca o brocas de Forstner para agujeros limpios y precisos. Estas brocas reducen astilladuras y proporcionan agujeros de fondo plano ideales para muebles o carpintería.
• Metal: Las brocas de giro hechas de acero de alta velocidad (HSS) o cobalto son las mejores. Para metales más duros, se recomiendan brocas de carburo para mantener el filo y resistir el calor. Las brocas de carburo aseguran una mayor duración al perforar acero inoxidable, hierro fundido u otras aleaciones resistentes.
• Mampostería: Las brocas para mampostería tienen una punta de carburo de tungsteno y un diseño de espiral que maneja concreto, ladrillo y piedra. Usa configuraciones de martillo en el taladro con estas brocas para una mejor eliminación de virutas y perforación más rápida.
• Plásticos: Las brocas de giro estándar funcionan bien, pero perfora más despacio para evitar derretimiento o agrietamiento. Hay brocas especializadas con puntas más afiladas disponibles para algunos plásticos para reducir astilladuras.

Combinar tu broca con el material correcto garantiza agujeros más limpios, mayor duración de la broca y una perforación más segura y eficiente. Para una exploración más profunda sobre la precisión en perforación, especialmente con materiales difíciles de mecanizar, consulta esta guía sobre dominar el diseño y las técnicas de mecanizado de agujeros ciegos para precisión.

Brocas combinadas con tipos de agujeros: opciones avanzadas

Al trabajar con diferentes tipos de agujeros de perforación, las brocas avanzadas pueden aumentar la precisión y eficiencia. Aquí tienes un vistazo rápido a las opciones clave:

Tipo de broca	Características	Mejor para
Brocas de punta intercambiable	Puntas de corte reemplazables, rentables	Agujeros de gran diámetro, reduce el desperdicio
Brocas de carburo sólido	Extremadamente duro, resistente al desgaste	Alta velocidad, materiales duros como acero templado o inoxidable
Brocas de perforación en picado	Geometría especial para romper virutas	Perforación de agujeros profundos, previene atascos y sobrecalentamiento

Brocas de punta intercambiable son ideales cuando necesitas agujeros grandes pero quieres evitar comprar y reemplazar brocas completas. Cambiar las puntas desgastadas es rápido y económico, especialmente para tareas repetitivas.

Brocas de carburo sólido brillan con alta durabilidad y estabilidad. Ofrecen tolerancias precisas a altas velocidades de corte, ideales para metales que requieren agujeros limpios con mínimo desgaste.

Perforación Peck es una técnica más que un tipo de broca—utiliza avances y retrocesos cortos y repetidos en la perforación. Este método ayuda a limpiar las virutas de manera efectiva y reduce el calor, lo cual es crucial para agujeros profundos o materiales propensos a atascos.

Combinar estas brocas avanzadas con el enfoque de perforación adecuado te proporciona mejores acabados, mayor duración de la herramienta y una calidad de agujero consistente en cada uso. Para la fabricación de piezas metálicas, usar brocas de carburo sólido e incorporar perforación en picado puede mejorar drásticamente la productividad.

Para más información sobre los beneficios de la fabricación de precisión, puede encontrar útil esta guía sobre beneficios del zinc fundido a presión y piezas de fabricación de precisión que ayuda a entender cómo las opciones de perforación influyen en los resultados de calidad.

Brocas adaptadas a tipos de agujeros: recomendación amplia para tolerancias altas

Cuando se trata de perforación de precisión, conjuntos de brocas de carburo de torsión destacan como la opción preferida para trabajos de alta tolerancia. Estas brocas están fabricadas en carburo sólido, que ofrece una dureza y resistencia al desgaste excepcionales, haciéndolas perfectas para mantener una precisión dimensional estricta en metales y compuestos.

¿Por qué elegir brocas de torsión de carburo para agujeros de alta tolerancia?

• Durabilidad: Duran más que las brocas de acero rápido, reduciendo cambios de herramienta y tiempos de inactividad.
• Precisión: El carburo rígido minimiza la deflexión, asegurando orificios más rectos y limpios.
• Versatilidad: Ideal para taladrar materiales como acero inoxidable, aluminio y plásticos de ingeniería.
• Resistencia al calor: Las brocas de carburo soportan temperaturas más altas sin perder filo, lo cual es crucial para mantener la tolerancia en condiciones desafiantes.

Si su proyecto requiere orificios limpios y consistentes con mínimo retrabajo, invertir en un conjunto de brocas de torsión de carburo de calidad es recomendable. Funcionan bien con métodos de perforación avanzados como perforación en golpes para gestionar la eliminación de virutas y reducir la acumulación de calor.

Para obtener más información sobre el mecanizado de metales como el aluminio, consulte nuestra guía detallada de aleaciones de aluminio con propiedades y usos. Este recurso le ayuda a emparejar las brocas con metales específicos para resultados óptimos.

En , las brocas de torsión de carburo combinan resistencia y precisión, convirtiéndolas en la recomendación principal para quienes se enfocan en perforaciones de alta tolerancia en entornos industriales y de fabricación de precisión.

Paso a paso: Cómo seleccionar y mecanizar el tipo de orificio de taladro adecuado – Flujo de trabajo

Seleccionar y mecanizar el tipo de orificio correcto requiere un flujo de trabajo claro y organizado para garantizar precisión y eficiencia. Aquí hay un proceso sencillo a seguir:

1. Análisis de diseño

• Revisar los dibujos técnicos: Enfocarse en las dimensiones del orificio, profundidades, orientación y niveles de tolerancia. Utilizar los estándares GD&T para entender los requisitos geométricos—esto previene errores costosos durante el mecanizado.
• Comprender las necesidades funcionales: Determinar si el orificio es para sujeción, juego, roscado o asentar una cabeza de perno, ya que esto afecta el tipo de orificio y la elección de la broca.

2. Selección del tipo de orificio

• Elegir entre orificios pasantes, ciegos, roscados, de salida, con avellanado o tipos especializados según las especificaciones de diseño y la aplicación. Considerar el material con el que se trabaja y el uso final del orificio.

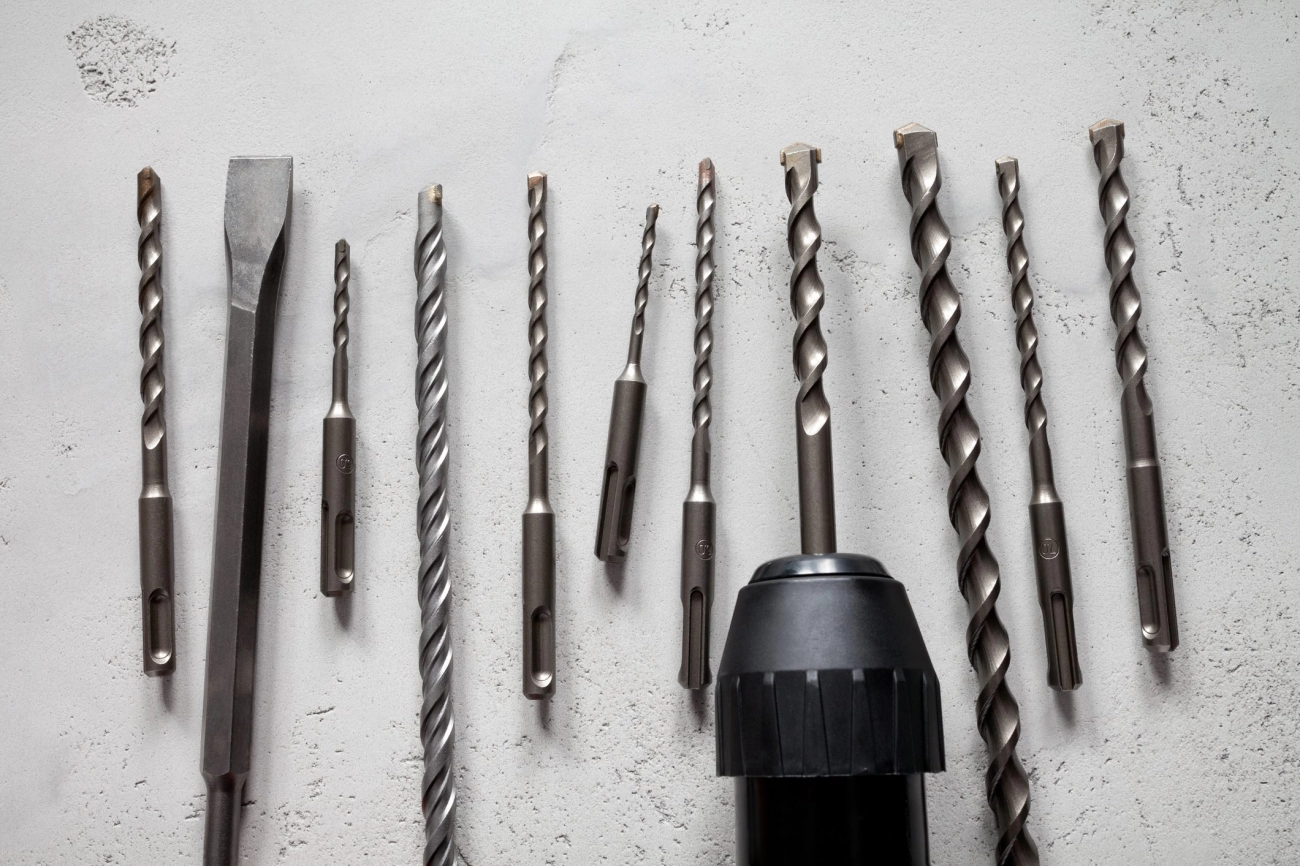

3. Selección de la broca y la máquina

• Empareje la broca con el tipo de agujero: brocas de giro para taladrado general, brocas de carburo para metales duros, o brocas especializadas como brocas de avellanado o de cara de centrado. Seleccione herramientas de máquina capaces de manejar la profundidad y precisión del agujero requeridas.

4. Preparación

• Configure su pieza de trabajo de manera segura para evitar vibraciones o movimientos. Verifique la calibración de la máquina y el filo de la broca. Use agujeros piloto si es necesario para mayor precisión, especialmente con diámetros mayores o materiales más duros.

5. Taladrado

• Utilice velocidades y avances adecuados según el material y el tipo de broca. Aplique refrigerante o lubricación para gestionar la acumulación de calor y la eliminación de virutas. Emplee taladrado en golpes para agujeros profundos para evitar el desgaste de la herramienta y mantener la calidad del agujero.

6. Inspección

• Mida el diámetro, la profundidad y el acabado superficial del agujero en comparación con los requisitos de diseño. Use calibradores o máquinas de medición por coordenadas (CMM) cuando la precisión sea crítica. Verifique doblemente los agujeros roscados con calibradores de machuelo.

Seguir este flujo de trabajo garantiza que sus agujeros perforados cumplan con los estándares funcionales y de calidad, reduciendo riesgos como rotura de la broca o desalineación. Para obtener una visión más profunda sobre la fabricación de componentes sin defectos, puede encontrar muy útil esta guía sobre fundiciones sin costuras para entender la precisión en la fabricación.

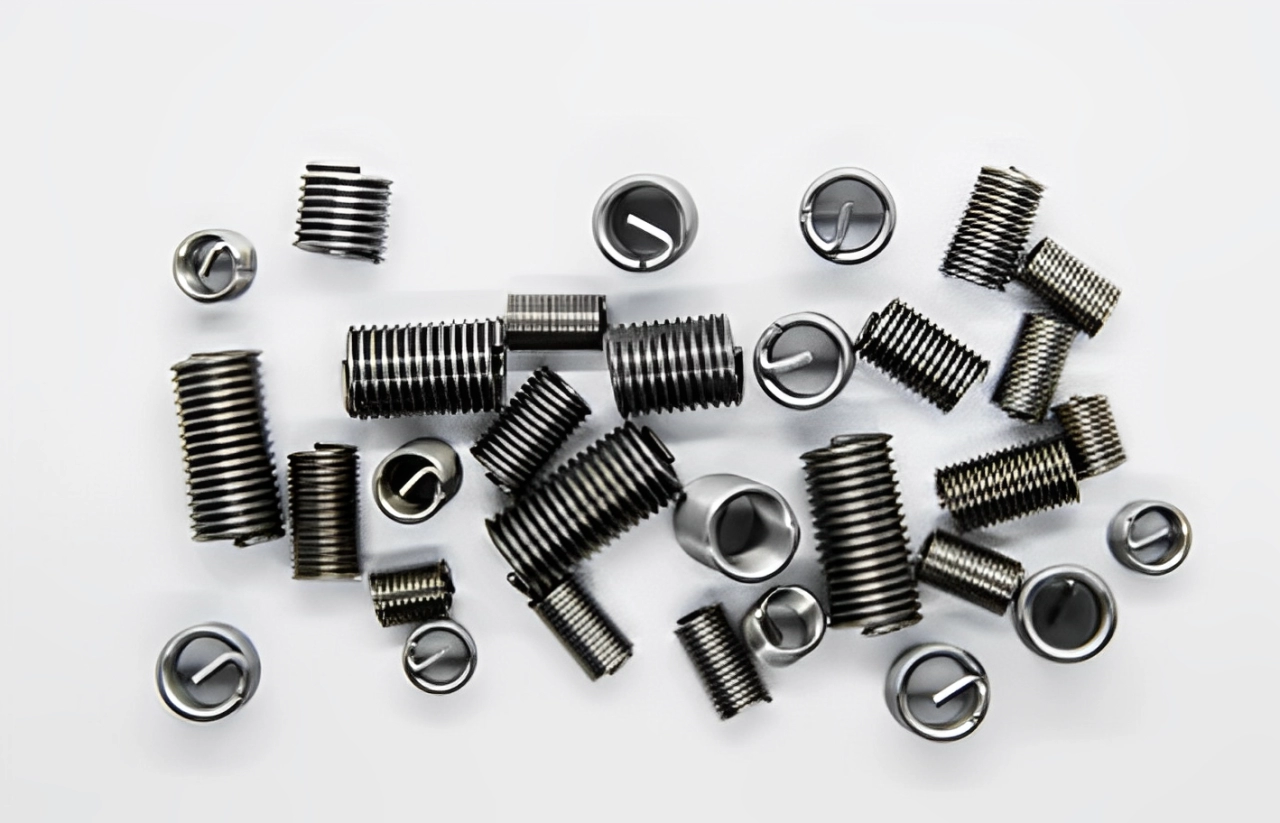

Estudio de caso: Perforación de un agujero ciego roscado en aluminio — Errores comunes y soluciones

Perforar un agujero ciego roscado en aluminio requiere precisión para evitar errores costosos. Aquí tienes un vistazo sencillo paso a paso a errores típicos y cómo solucionarlos:

Errores comunes

• Profundidad de taladro incorrectaPerforar demasiado profundo puede romper la broca o dañar la rosca. Muy superficial significa roscas incompletas.
• Uso de la broca incorrectaEl tamaño de la broca piloto debe coincidir con el tamaño de la broca de machuelo para el paso y diámetro de la rosca. Una broca demasiado grande o pequeña causa fallos en la rosca.
• Mala evacuación de virutasLas virutas de aluminio pueden obstruir el agujero, causando acumulación de calor y desgaste de la broca.
• Alineación incorrecta del machueloLos machuelos mal alineados dañan las roscas y aumentan el riesgo de rotura de la herramienta.
• Lubricación inadecuadaLa falta de fluido de corte conduce a calor, mal acabado y desgaste rápido de la herramienta.

Cómo solucionarlos

• Medir y marcar la profundidad de taladroUtilice un tope de taladro o cinta para controlar la profundidad exacta según las especificaciones de la rosca.
• Consultar tablas de brocas de machueloPara aluminio, seleccione el tamaño correcto de la broca piloto según la rosca—métrica o UNF. Puede encontrar guías detalladas como esta cómo roscar correctamente para asistencia.
• Utilice aire comprimido o refrigerante. Limpie las virutas con frecuencia y aplique el fluido de corte adecuado diseñado para aluminio para reducir el calor.
• Asegure la alineación correcta del macho. Utilice una guía de roscar o una máquina para mantener el macho recto durante el roscado.
• Aplique lubricantes adecuados. Use fluidos de roscado específicos para aluminio para cortes más suaves y mayor duración de la herramienta.

---

Seguir estos consejos reduce errores y mejora la calidad de los agujeros ciegos roscados. La precisión en la perforación combinada con el método correcto de roscado garantiza una rosca confiable y duradera en cada ocasión.

Protocolos de seguridad: EPP, gestión de virutas, evitar desviaciones de la broca

Al seleccionar y mecanizar el tipo correcto de agujero de taladro, la seguridad debe ser siempre la prioridad. Aquí están los protocolos clave de seguridad a tener en cuenta:

• Usar EPP adecuado: Siempre use gafas de seguridad o gafas protectoras para proteger sus ojos de virutas voladoras. Se recomienda protección auditiva durante el uso prolongado de la máquina, y los guantes pueden ayudar a manejar herramientas afiladas—solo evite guantes sueltos que puedan engancharse en partes en rotación.
• Gestionar las virutas de manera efectiva: Limpie las virutas con frecuencia para evitar atascos, lo cual puede causar daños en la herramienta o quemaduras en la pieza de trabajo. Use refrigerante adecuado o aire comprimido para eliminar las virutas, especialmente durante perforaciones profundas o al trabajar con metales.
• Evitar desviaciones de la broca: La desviación de la broca ocurre cuando la punta se desliza fuera del punto previsto, lo que conduce a agujeros inexactos y posible rotura de la herramienta. Para prevenir esto:
  • Comience con un agujero piloto o un punzón central para guiar la broca.
  • Mantenga tasas de avance constantes sin forzar la broca.
  • Utilice brocas afiladas y de tamaño adecuado para el tipo de agujero.
  • Asegure la pieza de trabajo firmemente para minimizar vibraciones.

Seguir estos pasos de seguridad no solo lo protege a usted, sino que también garantiza agujeros más limpios y precisos. Incorpore estas prácticas en su flujo de trabajo para operaciones de perforación más seguras y eficientes. Para obtener información adicional sobre la selección de herramientas y mecanizado, consulte nuestra guía sobre tipos y usos de fresas.

Análisis profundo de tolerancias: ajustes, clases y su impacto en la calidad y el costo

Al perforar agujeros, entender las clases de tolerancia y ajuste es clave para obtener la pieza correcta. La tolerancia define cuánto puede variar el tamaño de un agujero respecto a su dimensión nominal. Los ajustes describen la relación entre el agujero y su pieza de acoplamiento—si es suelto, ajustado o en un punto intermedio.

Tipos comunes de ajuste

• Ajuste con juego: El tamaño del agujero es mayor que el del eje, permitiendo un ensamblaje fácil; común en tornillos y pasadores.
• Ajuste por interferencia: El agujero es menor o igual al del eje, creando un ajuste a presión o fricción para una sujeción más fuerte.
• Ajuste de transición: Entre holgura e interferencia, equilibrando facilidad de ensamblaje y ajuste.

Clases de tolerancia

Normas como ISO y ANSI especifican clases de tolerancia para agujeros y ejes, como H7 o H8 para agujeros, que indican el rango exacto de tamaño permitido. Elegir la tolerancia adecuada afecta a:

• Calidad: Tolerancias más estrictas ofrecen mayor precisión pero requieren mejor control e inspección.
• Costo: Los rangos de tolerancia estrechos aumentan el tiempo de mecanizado, el desgaste de las herramientas y las tasas de desecho, elevando el precio.

Por qué es importante

Ignorar las necesidades de tolerancia podría conducir a:

• Partes sueltas que causan ruido o desgaste
• Ensamblajes que se atoran y requieren retrabajo
• Mayor cantidad de desechos o reclamaciones de garantía

Para mejores resultados, consulte las tolerancias de agujeros GD&T en sus dibujos y comunique claramente los requisitos de ajuste a su maquinista. Esto asegura que el agujero perforado cumpla con la función sin pagar de más por una precisión innecesaria.

Comprender estos fundamentos de tolerancia equilibrará el rendimiento de la pieza con la eficiencia y el costo de fabricación. Para más información sobre acabado preciso de agujeros, consulte nuestra guía de compra de limadores para ayudar a mejorar la precisión del agujero después del taladro.

Consideraciones avanzadas: Perforación de agujeros profundos

La perforación de agujeros profundos es un proceso especializado para crear agujeros que son significativamente más profundos que su diámetro, utilizado a menudo en industrias como aeroespacial, automotriz y petróleo y gas. Un método común es perforación con pistola, que utiliza brocas largas y delgadas con una sola estría recta diseñada para eliminar eficazmente las virutas y controlar el calor en cortes profundos.

Factores clave en la perforación de agujeros profundos incluyen:

• Rectitud: Mantener un orificio preciso y recto es fundamental. Los taladros de pistola se guían mediante bujes o liners para minimizar la desviación y asegurar que la alineación del agujero coincida con las especificaciones de diseño.
• Control de Vibraciones: La perforación profunda puede causar vibraciones y vibraciones en la herramienta, afectando el acabado superficial y la vida útil de la herramienta. Utilizar configuraciones estables de máquina, parámetros de corte optimizados y, a veces, herramientas amortiguadoras de vibraciones ayuda a mantener una operación suave.
• Flujo de Refrigerante: La entrega adecuada de refrigerante es crucial para eliminar virutas y enfriar el filo de corte en lo profundo del orificio, evitando el desgaste prematuro y daños térmicos.

Estas técnicas avanzadas mejoran la calidad y repetibilidad del agujero, esenciales en la fabricación de alta precisión. Para más información sobre acabado de agujeros de precisión, consulta nuestra guía completa sobre brocas de escariado y precisión en los agujeros.

Consideraciones Avanzadas: Enfoque de Sostenibilidad en la Perforación

La sostenibilidad en la perforación se está convirtiendo en una prioridad para muchas empresas en toda España. Los refrigerantes ecológicos son una parte importante de este cambio: reducen el impacto ambiental mientras prolongan la vida útil de las herramientas y mejoran la evacuación de virutas. Los refrigerantes a base de agua y biodegradables son alternativas comunes a los fluidos tradicionales a base de aceite, reduciendo residuos peligrosos y facilitando la limpieza.

Otro factor clave es el uso de brocas reciclables. Las brocas de carburo y acero de alta velocidad a menudo pueden ser reacondicionadas o recicladas en lugar de desecharse después de su uso. Elegir brocas duraderas diseñadas para largas vidas útiles también reduce los residuos y los costos asociados con cambios frecuentes de herramientas.

Para optimizar prácticas de perforación sostenibles:

• Utiliza refrigerantes biodegradables o solubles en agua para mejores resultados ambientales.
• Selecciona brocas con alta resistencia al desgaste y reciclabilidad.
• Implementa flujos de trabajo de refrigerante que minimicen el consumo y la contaminación.
• Mantén regularmente las herramientas y maquinaria para prolongar su vida útil.

Centrarse en materiales y procesos ecológicos no solo apoya una fabricación más verde, sino que también puede mejorar la eficiencia y reducir los costos operativos totales. Para estándares técnicos profundos que puedan superponerse con la fabricación sostenible, consulta directrices como las relacionadas con tolerancias de agujeros GD&T ayuda a garantizar la precisión sin desperdicio.

Tendencias Futuras en Tipos de Agujeros de Perforación: Rutas CNC con IA y Perforación Híbrida con Láser

El futuro de la perforación está evolucionando rápidamente, impulsado por avances como rutas CNC impulsadas por IA y perforación híbrida con láser. Estas innovaciones hacen que la fabricación de agujeros sea más precisa, rápida y más adaptable a materiales complejos.

Rutas CNC con IA

La inteligencia artificial se está integrando en máquinas de taladro CNC para optimizar dinámicamente las trayectorias de herramientas. Esto significa que las operaciones de perforación se ajustan en tiempo real en función del comportamiento del material, el desgaste de la herramienta y la retroalimentación de vibraciones. El resultado es la reducción de los tiempos de ciclo, la mejora en la calidad de los agujeros y una mayor duración de la herramienta. Los algoritmos predictivos ayudan a evitar problemas comunes como la desviación de la broca o la evacuación irregular de virutas, facilitando el mantenimiento de tolerancias estrictas, especialmente importante cuando se trata de estándares de ajuste complejos cubiertos por GD&T.

Perforación láser híbrida

La perforación láser híbrida combina la perforación mecánica tradicional con asistencia láser. El láser debilita o penetra parcialmente el material, permitiendo que una broca complete el agujero más rápidamente con menos fuerza. Esta técnica es excelente con metales difíciles de mecanizar, composites o materiales en capas. Reduce la acumulación de calor y el desgaste de la herramienta, ayudando a obtener agujeros más limpios con acabados suaves. La perforación híbrida también abre nuevas posibilidades para crear microagujeros o formas complejas con las que las herramientas convencionales tienen dificultades.

Estas tecnologías futuras buscan aumentar la eficiencia y la precisión para industrias que van desde la aeroespacial hasta la fabricación de automóviles y dispositivos médicos. A medida que estas herramientas y técnicas maduren, transformarán la forma en que abordamos incluso los tipos de perforaciones más rutinarios.

Para obtener una visión más profunda sobre el mecanizado y las opciones de materiales, considere explorar el guía de grados de acero para herramientas y cómo los procesos de precisión pueden complementar los métodos avanzados de perforación.

Errores comunes y resolución de problemas: principales errores

Al trabajar con tipos de agujeros de perforación, algunos errores comunes pueden causar grandes dolores de cabeza:

• Selección incorrecta de la broca: Usar la broca incorrecta para su material o tipo de agujero conduce a acabados deficientes, mayor desgaste de la broca e incluso rotura. Por ejemplo, usar una broca de espiral estándar en acero endurecido en lugar de una broca de carburo puede arruinar su agujero y herramienta.
• Ignorar los ciclos de avance: La perforación en avance no es solo para agujeros profundos. Omitir esto puede causar atascos de virutas, acumulación de calor y agujeros irregulares. Dividir el proceso de perforación en incrementos más pequeños con ciclos de avance ayuda a limpiar las virutas y controlar la temperatura.
• Falta de desbarbado: Omitir el desbarbado deja bordes afilados o rebabas que afectan el ensamblaje y la función de la pieza. Es un paso pequeño que previene retrabajos costosos o rechazo de piezas, especialmente en agujeros de holgura y roscados.

Comprender estos errores puede ahorrar tiempo, reducir costos y mejorar la calidad de los agujeros. Para mayor precisión, considere seguir una guía detallada de limado para refinar sus agujeros después de perforar.

Soluciones rápidas para problemas comunes de perforación

Problema	Causa	Solución
Desviación de la broca	No hay agujero piloto o la broca está desafilada	Utilice un agujero piloto; afile o reemplace la broca
Acumulación excesiva de calor	Flujo de refrigerante deficiente o velocidad incorrecta	Mejore la aplicación de refrigerante; reduzca la velocidad
Las virutas obstruyen el agujero	Evacuación de virutas ineficiente	Utilice taladrado en golpes; limpie las virutas con frecuencia
Rotura de la broca	Broca incorrecta para el material/profundidad	Seleccione la broca adecuada; reduzca la velocidad de avance
El tamaño del agujero está fuera de tolerancia	Tamaño de broca incorrecto o broca desgastada	Verifique el tamaño de la broca; reemplace las brocas desgastadas; mida con frecuencia
Superficie rugosa del agujero	Broca desafilada o avance demasiado rápido	Afile la broca; reduzca la velocidad de avance
Vibración durante el taladrado	Configuración suelta o elección incorrecta de la herramienta	Apriete las mordazas; elija la herramienta adecuada

Tenga en cuenta estas soluciones para ahorrar tiempo y mejorar la calidad del taladrado en sus proyectos. Para ayuda en la configuración de sistemas de refrigeración y mantenimiento de brocas, consulte nuestro guía detallada guía de refrigerantes para máquinas.

Cuándo llamar a profesionales: Altos volúmenes, aleaciones exóticas, servicios profesionales

A veces, las tareas de perforación superan el nivel de bricolaje o taller interno, especialmente cuando se trata de producciones en volumen alto o materiales que desafían las herramientas estándar. Aquí están las situaciones clave en las que es mejor llamar a servicios profesionales:

• Trabajos de alto volumen: Perforar cientos o miles de agujeros requiere precisión constante, rápida entrega y gestión de la vida útil de las herramientas que los profesionales manejan mejor. Ellos aportan máquinas CNC especializadas y automatización para mantener los costos bajos y la calidad alta.
• Aleaciones exóticas y materiales difíciles: Metales como titanio, Inconel o acero inoxidable endurecido requieren herramientas avanzadas, métodos de enfriamiento y geometrías específicas de brocas. Los talleres profesionales tienen la experiencia y el equipo para evitar roturas de la broca y mantener tolerancias óptimas en los agujeros.
• Requisitos complejos de agujeros: Cuando necesitas perforación de agujeros profundos, agujeros de múltiples pasos o interrumpidos, o tolerancias GD&T estrictas, los expertos con máquinas especializadas y herramientas de inspección marcan la diferencia.
• Solución de problemas persistentes: Si enfrentas problemas recurrentes como desviación de la broca, acumulación de calor o evacuación deficiente de virutas a pesar de los mejores esfuerzos, los mecánicos profesionales pueden diagnosticar y aplicar soluciones avanzadas.

Externalizar a profesionales garantiza calidad, repetibilidad y minimiza el tiempo de inactividad, lo cual es fundamental para mantener tu proyecto o línea de producción funcionando sin problemas. Para proyectos que involucran aluminio u otros metales comunes, entender las necesidades de mecanizado matizadas también puede relacionarse con procesos relacionados como instalación de aluminio remachado que afectan el ensamblaje y rendimiento general.

Cuando estás sobrepasado con las complejidades de perforación, acudir a expertos es inteligente, rentable y ahorra dolores de cabeza a largo plazo.
