Explore conocimientos integrales sobre las partes del molde, incluyendo componentes, funciones, consejos de mantenimiento y optimización para procesos de moldeo por inyección eficientes.

La anatomía de un molde de inyección: componentes principales y sus roles

Comprender las partes esenciales del molde es clave para dominar el moldeo por inyección. Cada componente desempeña un papel específico en la creación de piezas de alta calidad con precisión y eficiencia. Analicemos los elementos centrales que conforman un molde de inyección típico.

Base del molde y fundación estructural

La base del molde es la columna vertebral de cualquier molde de inyección. Proporciona una plataforma sólida y alineada que mantiene todos los demás componentes juntos de manera segura. Generalmente hecha de acero endurecido o aluminio, la base del molde garantiza durabilidad y estabilidad durante el ciclo de moldeo. También simplifica el ensamblaje y el mantenimiento, actuando como la fundación sobre la cual se montan insertos, conductos y otras partes.

Insertos de cavidad y núcleo: el corazón de la formación de piezas

En el centro de la fabricación de piezas están los insertos de cavidad y núcleo. Estas partes del molde forman la forma del producto moldeado creando los espacios huecos y sólidos dentro del molde. Los insertos de molde de precisión deben estar finamente pulidos y diseñados con tolerancias exactas para lograr piezas detalladas y libres de defectos. La cavidad generalmente define la superficie exterior, mientras que el núcleo forma las características internas, formando juntos el producto final.

Sistema de conductos y canales de alimentación: garantizando un flujo uniforme del material

El sistema de conductos y canales de alimentación es como el sistema circulatorio del molde, guiando el plástico fundido desde la boquilla de inyección hacia los insertos de cavidad y núcleo de manera uniforme y eficiente. Un diseño adecuado de los conductos optimiza el flujo del material y reduce el desperdicio, mientras que la colocación de los canales minimiza turbulencias y caídas de presión, previniendo defectos como atrapamientos de aire o marcas de quemado. Ya sea que se utilicen sistemas de conductos fríos o calientes, esta red es fundamental para mantener la calidad consistente de las piezas en toda la producción.

Al dominar estas partes principales del molde—la base, los insertos y los sistemas de flujo—se establece el escenario para un rendimiento confiable y preciso en el moldeo por inyección que cumple con las demandas de fabricación actuales.

Mecanismos de expulsión y guía: liberación suave de las piezas sin defectos

En cada molde de inyección de calidad, los mecanismos de expulsión y guía desempeñan un papel crucial para sacar las piezas limpias y sin daños. Estas partes del molde trabajan juntas para empujar la pieza moldeada hacia afuera y mantener todo perfectamente alineado.

Pasadores de expulsión, manguitos y placas: empujando las piezas libres

Los pasadores de expulsión son los encargados de trabajar aquí. Después de que el plástico se enfría y solidifica, estos pasadores empujan la pieza terminada fuera de la cavidad del molde de manera suave. Los manguitos y las placas soportan los pasadores, proporcionando fuerza y estabilidad. Juntos, aseguran que la pieza no se pegue ni se deforme durante la expulsión, previniendo defectos comunes y manteniendo tiempos de ciclo ajustados.

Pasadores guía, bujes y anillos de localización: alineación de precisión

Los componentes de guía mantienen las partes móviles del molde perfectamente alineadas en cada ciclo. Los pasadores guía encajan en los bujes, manteniendo todo en marcha y evitando desalineaciones. Los anillos de localización ayudan a posicionar el molde de manera segura en la máquina de inyección, lo cual es clave para mantener la calidad constante de las piezas. Sin esta precisión, las piezas pueden salir dañadas o mal formadas.

Juntos, estos componentes de expulsión y guía del molde son esenciales para una producción eficiente y piezas moldeadas por inyección sin defectos, ayudándole a fabricar productos confiables que sus clientes esperan.

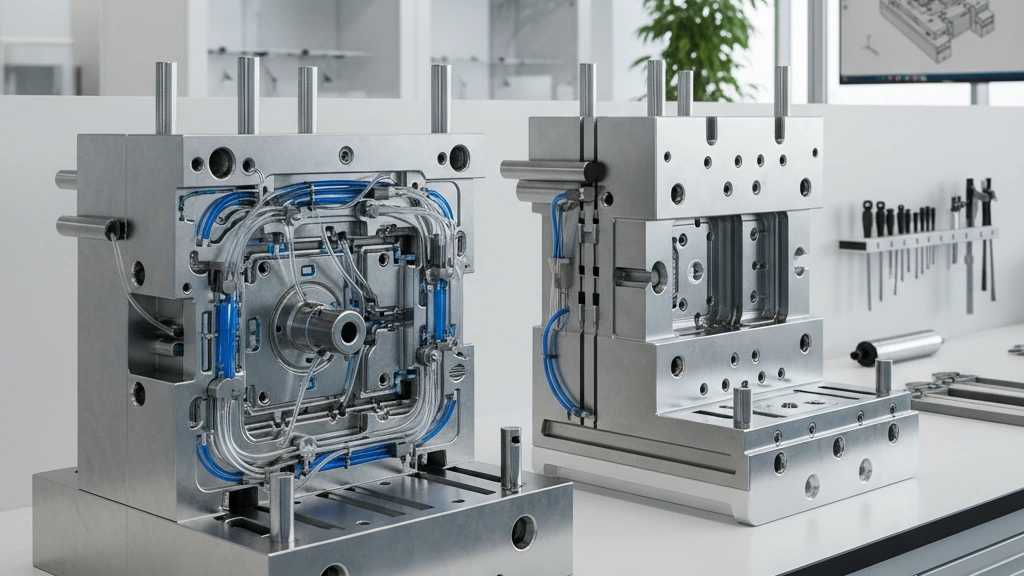

Sistemas de soporte: enfriamiento, ventilación y alimentación para un rendimiento óptimo

Los sistemas de soporte adecuados en las partes del molde son esenciales para mantener la producción fluida y las piezas perfectas. Así es como el enfriamiento, la ventilación y la alimentación trabajan juntos para optimizar el rendimiento.

Canales de enfriamiento y deflectores: dominio del control de temperatura

Los canales de enfriamiento y los deflectores ayudan a controlar la temperatura del molde durante el moldeo por inyección. Cuando el plástico se derrite y llena la cavidad del molde, necesita enfriarse de manera uniforme y rápida para mantener su forma y evitar deformaciones.

• Canales de enfriamiento: Son caminos dentro de las piezas del molde por donde fluye agua o refrigerante para absorber el calor.
• Deflectores: Instalados para dirigir el flujo del refrigerante, asegurando una enfriamiento uniforme en los puntos complicados.

El enfriamiento eficiente reduce los tiempos de ciclo y mejora la calidad de las piezas, haciendo que las partes del molde duren más.

Sistema de ventilación: Evitar bolsas de aire y marcas de quemado

La ventilación consiste en permitir que el aire atrapado escape de las cavidades durante el moldeo. Sin una ventilación adecuada:

• Los bolsillos de aire pueden causar marcas de quemado o inyecciones cortas (donde el plástico fundido no llena completamente la cavidad).
• Aumentan los defectos y se corre el riesgo de dañar el molde o perder piezas.

Las pequeñas ventilas o ranuras de ventilación en las inserciones del molde ayudan a liberar el aire de manera limpia, asegurando un flujo suave del plástico y piezas libres de defectos.

Sistema de entrada y alimentación: Desde la máquina hasta el molde

El sistema de entrada y alimentación conecta la máquina de moldeo por inyección con la cavidad del molde, guiando el plástico fundido hacia donde se necesita. Incluye:

• Entrada principal (Sprue): El canal principal por donde entra el plástico fundido en el molde.
• Sistema de conductos (Runner): Distribuye el plástico de manera uniforme a múltiples cavidades cuando es necesario.
• Puerta (Gate): Controla el flujo hacia cada cavidad, afectando la calidad de la pieza y el tiempo de ciclo.

Optimizar el sistema de conductos y puertas en las piezas del molde garantiza un flujo uniforme del material, reduce desperdicios y aumenta la eficiencia en la planta.

Juntos, estos sistemas de soporte aseguran que las piezas de tu molde funcionen de manera confiable, reduzcan los tiempos de ciclo y mantengan una calidad constante de las piezas durante toda la producción.

Selección y personalización de materiales: Adaptando las piezas del molde a tus necesidades

Elegir los materiales adecuados para tus piezas de molde es clave para obtener un rendimiento confiable y duradero. Materiales comunes como acero para herramientas, aluminio y acero inoxidable ofrecen diferentes ventajas:

• Acero para herramientas es resistente y resistente al desgaste, ideal para producciones en volumen alto y piezas de precisión.
• Aluminio es ligero y se enfría más rápido, perfecto para prototipos o proyectos de menor volumen.
• El acero inoxidable ofrece resistencia a la corrosión, ideal para moldes que trabajan con plásticos corrosivos o ambientes húmedos.

Decidir entre piezas de molde personalizadas y estándar depende de tus necesidades específicas. Las piezas estándar son rentables y fáciles de reemplazar rápidamente, pero las piezas personalizadas te brindan control preciso sobre el ajuste, acabado y rendimiento. Si tus productos requieren tolerancias más estrictas o características de diseño únicas, invertir en piezas personalizadas hechas por expertos como Vast puede ahorrar tiempo y reducir defectos a largo plazo.

Al seleccionar y personalizar cuidadosamente los componentes de tu molde de inyección, aseguras que tus moldes funcionen sin problemas, produzcan piezas de alta calidad y cumplan con las demandas de los estándares de fabricación en España.

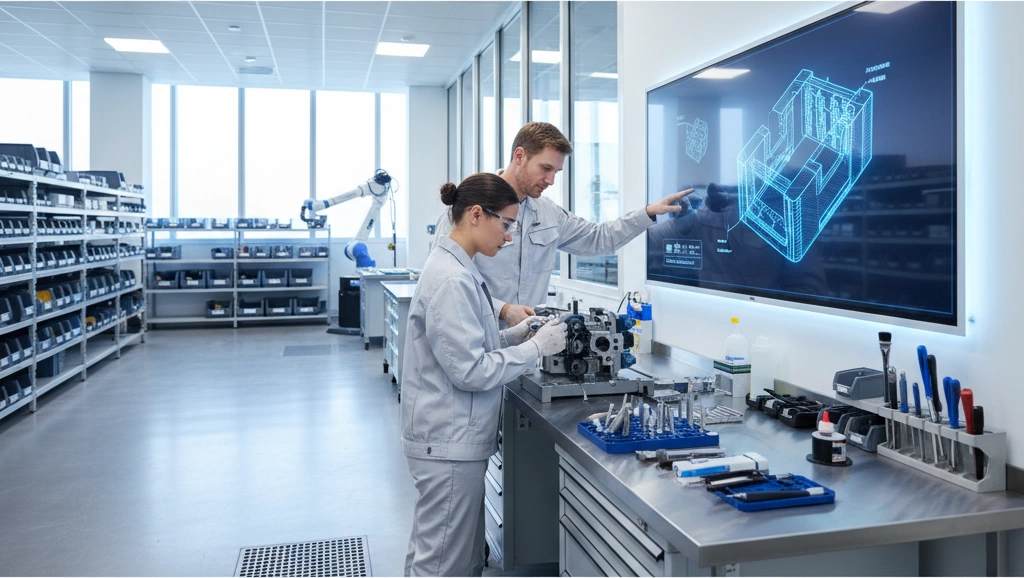

Mantenimiento y resolución de problemas: Extender la vida útil del molde y minimizar el tiempo de inactividad

Mantener tus piezas de molde en óptimas condiciones es clave para evitar costosos tiempos de inactividad. El mantenimiento regular ayuda a detectar problemas temprano y prolonga la vida útil de los componentes del molde de inyección.

Protocolos de inspección rutinaria

• Revisa los pasadores y manguitos de expulsión por desgaste o doblado—estas piezas soportan mucho estrés.
• Inspecciona los pasadores guía y los casquillos para garantizar un alineamiento suave y evitar daños durante los ciclos del molde.
• Limpia los canales de enfriamiento y las ventilas para prevenir obstrucciones, lo que puede causar enfriamiento desigual y defectos.
• Busca signos de desgaste en las inserciones de cavidad y núcleo, ya que las inserciones de precisión afectan la calidad final de la pieza.

Fallos comunes y soluciones

• Pines de eyección que se atascan o se rompen: A menudo causados por acumulación de suciedad o desalineación; limpie y realinee los pines regularmente.
• Bloqueos en el sistema de canales: Elimine los residuos y considere sistemas de canales calientes para reducir el desperdicio de material y los atascos.
• Bloqueos en las ventilaciones: Llevan a trampas de aire y marcas de quemado; mantenga las ventilaciones y evite temperaturas excesivas en el molde.

Actualizaciones con componentes de Vast

Invertir en piezas de molde mejoradas de proveedores como Vast puede mejorar la durabilidad y la precisión. Las ventajas incluyen:

• Sistemas de eyección a medida diseñados para reducir atascos y daños.
• Diseños mejorados de canales de enfriamiento para un control de temperatura constante.
• Pines guía de alta calidad y anillos de localización para una mejor alineación del molde.

El cuidado regular combinado con piezas de repuesto de primera calidad mantiene sus moldes en funcionamiento sin problemas y su línea de producción eficiente.

Tendencias emergentes: Innovando piezas de molde para la fabricación del mañana

El mundo de las piezas de molde evoluciona rápidamente, y mantenerse a la vanguardia significa adoptar nuevas tecnologías y diseños más inteligentes. Esto es lo que está dando forma al futuro de los componentes de moldes de inyección:

Fabricación aditiva y moldes híbridos

La impresión 3D, o fabricación aditiva, está cambiando la forma en que fabricamos piezas de molde. Nos permite crear insertos complejos de núcleo y cavidad rápidamente y con menos desperdicio. Los moldes híbridos, que combinan trabajo tradicional en metal con piezas impresas en 3D, ofrecen mejor personalización y tiempos de entrega más rápidos. Este enfoque es perfecto para prototipos o producciones de bajo volumen aquí en España, donde la flexibilidad y la rapidez son clave.

Moldes inteligentes con integración de IoT

Los moldes inteligentes son el siguiente paso. Incorporar sensores en las bases del molde y en los sistemas de canales permite a los fabricantes monitorear la temperatura, presión y flujo en tiempo real. Esto significa menos defectos, mejor control de los canales de enfriamiento y una resolución de problemas más rápida. Para las fábricas españolas que buscan aumentar la eficiencia, estos moldes con tecnología IoT pueden reducir el tiempo de inactividad y mejorar la calidad de las piezas.

Innovaciones sostenibles

Con un enfoque creciente en la sostenibilidad, las piezas de molde ahora enfatizan materiales ecológicos y diseños que ahorran energía. Las bases de molde hechas de acero reciclado o aleaciones mejoran la longevidad y reducen el impacto ambiental. La optimización de los sistemas de canales y compuertas, incluyendo tecnologías de canales calientes, reduce el desperdicio de plástico. Esto no solo satisface las demandas del mercado ecológico, sino que también reduce los costos de producción con el tiempo.

Adoptar estas tendencias ayuda a las empresas en España a mantenerse competitivas, mejorar la calidad del producto y apoyar prácticas de fabricación más ecológicas. Esa es la dirección hacia la que se dirigen las piezas de molde, y es emocionante.
