¿Alguna vez has mirado un llamada de aspereza en un dibujo técnico y te has preguntado qué significan realmente esos símbolos crípticos? No estás solo. Las especificaciones de acabado superficial pueden hacer o deshacer el rendimiento de una pieza, y elegir la llamada incorrecta desperdicia tiempo y dinero. Ya seas un ingeniero que especifica tolerancias o un mecanizador que busca precisión, dominar las llamadas de aspereza es esencial para hacerlo bien desde la primera vez.

En esta guía, aclararemos la confusión en torno a símbolos de aspereza superficial, parámetros como Ra y Rz, y estándares como ASME e ISO. Quédate con nosotros y aprenderás cómo leer, aplicar y optimizar llamadas que ahorran costos sin sacrificar la calidad. ¿Listo para mejorar tu nivel en fabricación? Vamos a ello.

Los fundamentos de la aspereza superficial

La aspereza superficial trata de las pequeñas protuberancias, valles y texturas que encuentras en la superficie de una pieza después del mecanizado o acabado. Piensa en ello como un “paisaje” microscópico que afecta cómo se ve, se siente y funciona una superficie. No se trata solo de apariencia: la aspereza superficial juega un papel importante en la durabilidad del producto, la fricción, el desgaste, el sellado e incluso la resistencia a la corrosión.

¿Por qué importa la aspereza superficial? Aquí tienes la información:

• Funcionalidad: Demasiado áspera, y las piezas podrían desgastarse más rápido o no sellar correctamente. Demasiado suave, y la lubricación podría no funcionar bien o las piezas podrían pegarse.
• Fabricación: Conocer la aspereza adecuada ayuda a los mecanizadores a elegir herramientas, velocidades y métodos de acabado para cumplir con las especificaciones sin perder tiempo ni dinero.
• Control de calidad: Las llamadas de aspereza en los dibujos establecen directrices claras que facilitan y hacen más coherente la inspección y verificación.

La forma más común de cuantificar la aspereza es con parámetros como Ra (aspereza media), Rz (altura pico a valle), o ondulación superficial. Estos números provienen de estándares como ISO 1302 or textura superficial ASME directrices, para que todos estén en la misma página.

En resumen, la rugosidad superficial es un concepto fundamental que conecta el diseño, la fabricación y la calidad. Asegurarse de hacerlo bien desde el principio mantiene tus piezas funcionando sin problemas y tus procesos eficientes.

Anatomía de una indicación de rugosidad: símbolos, parámetros y estándares

Una indicación de rugosidad en un dibujo técnico es una forma rápida de comunicar los requisitos de acabado superficial para una pieza. Utiliza símbolos específicos símbolos de aspereza superficial definidos por estándares como ISO 1302 or textura superficial ASME directrices. Estos símbolos indican a los mecanizadores e inspectores exactamente qué tan suave o texturizada debe ser una superficie.

Elementos clave en una indicación de rugosidad

• Símbolo de rugosidad: La forma básica de triángulo o marca de verificación indica que se siguen los requisitos de textura superficial.
• Valor Ra: Este es el parámetro más común, que representa la altura media de rugosidad (micrómetros o micropulgadas). Por lo general, se escribe justo al lado del símbolo.
• Parámetros adicionales: A veces verás otras métricas como Rz (altura pico a valle) o parámetros de ondulación superficial para especificaciones más detalladas.
• Símbolo de dirección de lay: Esto indica la orientación de la textura superficial, importante por razones funcionales o estéticas.
• Notas del proceso de mecanizado: Las llamadas pueden incluir notas sobre cómo debe terminarse la superficie (por ejemplo, rectificada, pulida, fresada).
• Longitud de corte: Para una medición adecuada, especificar la longitud de corte ayuda a filtrar la ondulación de la rugosidad durante la inspección.

Normas detrás de las llamadas

• ISO 1302 es una norma global ampliamente utilizada para definir símbolos y parámetros de textura superficial.
• ASME Y14.36M describe las especificaciones de textura superficial en dibujos comunes en la fabricación en España.
• Estas normas aseguran que todos hablen el mismo “lenguaje de acabado superficial”—haciendo que las llamadas de rugosidad sean claras y confiables en todos los equipos.

Al conocer los símbolos y parámetros, puedes entender rápidamente la intención de una llamada de rugosidad y asegurar que la pieza final cumpla con los requisitos funcionales y de calidad.

Cómo leer e interpretar llamadas de rugosidad en dibujos

Leer llamadas de rugosidad en dibujos de ingeniería puede parecer complicado, pero una vez que conoces lo básico, es bastante sencillo. Estas llamadas te indican exactamente qué acabado superficial se requiere, para que la pieza funcione y tenga buen aspecto.

Paso 1: Identificar el símbolo de rugosidad

Busca el símbolo de rugosidad superficial, a menudo un icono similar a una marca de verificación o un triángulo. Este símbolo está estandarizado—generalmente siguiendo las normas ISO 1302 or textura superficial ASME reglas. Marca el lugar donde se aplican las especificaciones de rugosidad.

Paso 2: Verificar los parámetros junto al símbolo

Justo al lado del símbolo, verás números y letras. El más común es Ra, que representa la rugosidad media en micropulgadas o micrómetros (medida de rugosidad Ra). A veces encontrarás parámetros como Rz (altura pico a valle) o dirección del patrón de acabado, que indica cómo deben correr las ranuras superficiales.

Paso 3: Entender Elementos Adicionales

• A valor de corte puede estar listado, indicando la longitud sobre la cual se debe medir la rugosidad (longitud de onda de corte de rugosidad).
• Podrías ver una nota sobre indicaciones de superficie de mecanizado dirigiendo acabados o herramientas específicos a usar.
• Si la indicación incluye acabado de superficie GD&T información, indica cómo la rugosidad interactúa con las tolerancias geométricas, lo cual es crucial para el ensamblaje de piezas.

Paso 4: Interpretar la Colocación en el Dibujo

Las indicaciones de rugosidad aparecen cerca de la superficie o característica a la que se aplican:

• Cerca de una línea de dimensión para características específicas como ejes o agujeros.
• En una sección de notas generales si toda la pieza requiere un acabado uniforme.

Ejemplo

Si ves un símbolo con Ra 32 µin junto a un agujero, significa que el acabado de la superficie de ese agujero no debe ser más áspero que 32 micro pulgadas. Si se indica una dirección de lay, guía el proceso de mecanizado para orientar las ranuras correctamente según las necesidades de resistencia o lubricación.

---

Al desglosar las indicaciones de rugosidad de esta manera, puedes estar seguro de que tu equipo o proveedor entiende exactamente qué calidad de superficie se espera. Ayuda a evitar errores costosos y mantiene la fabricación sin problemas.

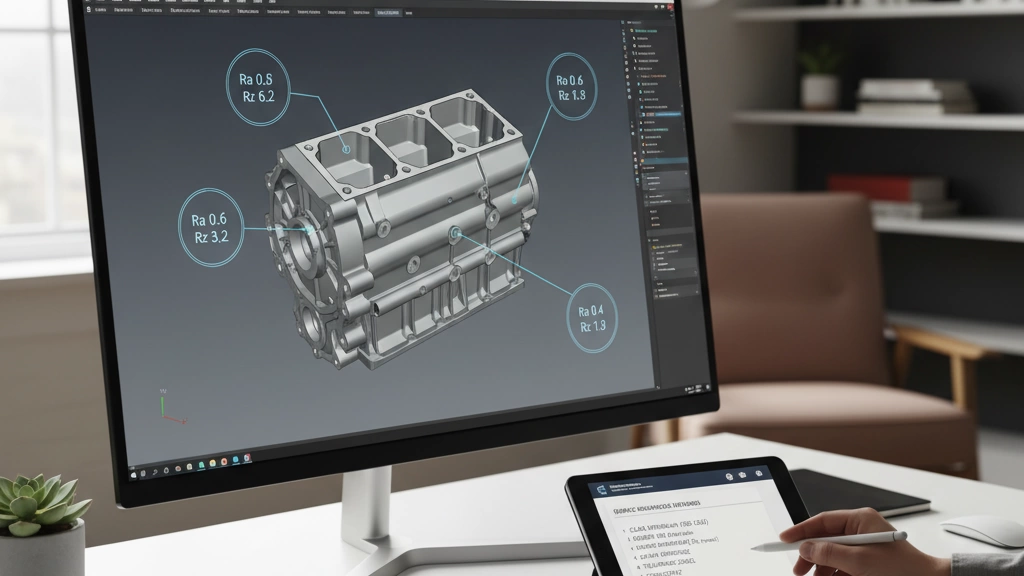

Mejores prácticas para especificar indicaciones de rugosidad en tus diseños

Al agregar llamadas de rugosidad en tus dibujos de ingeniería, algunas prácticas clave ayudan a garantizar que tus especificaciones sean claras, rentables y útiles.

1. La ubicación importa

• Coloca la llamada de rugosidad justo al lado de la superficie a la que se aplica. Esto minimiza la confusión y agiliza la comunicación entre diseño y fabricación.
• Utiliza símbolos claros y estándar como los de ISO 1302 o ASME para coincidir con las expectativas comunes de la industria.

2. Personaliza las especificaciones según la función

• No sobreespecificar. Ajusta el requisito de rugosidad a la función real de la superficie de la pieza. Por ejemplo, una superficie de sellado generalmente necesitará una especificación de rugosidad Ra más estricta que un área sin contacto.
• Ten en cuenta la textura funcional de la superficie; a veces, una dirección de patrón de lay específica o una tolerancia de pico a valle (Rz) es crucial para el rendimiento de la pieza.

3. Considera el impacto en el costo

• Especificaciones de rugosidad superficial más estrictas a menudo implican más tiempo de mecanizado y costos más altos. Trabaja con los equipos de fabricación para encontrar el equilibrio adecuado entre funcionalidad y costo.
• Evita llamar a acabados excesivamente agresivos en toda la pieza si solo ciertas áreas lo requieren.

4. Colabora entre equipos

• Involucra a los mecánicos, control de calidad y expertos en metrología en el proceso de revisión. Ellos pueden asesorar sobre lo que es práctico y ayudar a elegir especificaciones alcanzables usando herramientas como perfilómetros o equipos de metrología de superficies.
• La colaboración temprana ayuda a prevenir retrabajos costosos o retrasos causados por llamadas de acabado superficial poco claras o poco realistas.

Al enfocarte en una colocación clara, requisitos personalizados, control de costos consciente y trabajo en equipo, tus llamadas de rugosidad impulsarán mejores resultados y ciclos de producción más suaves.

Medición y Verificación de la Rugosidad de la Superficie

Cuando se trata de medir y verificar la rugosidad de la superficie, la precisión es clave. En el mundo de la fabricación, confiamos en herramientas como perfilómetros para comprobar el acabado superficial en relación con las llamadas de rugosidad en los dibujos. Estos instrumentos trazan la superficie, capturando parámetros como Ra (rugosidad media) y Rz (altura pico a valle), ayudando a confirmar si una pieza cumple con los ISO 1302 or textura superficial ASME estándares especificados.

Aquí tienes lo que debes tener en cuenta para una verificación confiable:

• Elige la herramienta adecuadaLos perfilómetros de contacto o no contacto son los más comunes. Los perfilómetros de contacto tocan físicamente la superficie, mientras que las opciones sin contacto utilizan láser o luz, perfectas para piezas delicadas o complejas.
• Seguir protocolos estándarUtilice de manera consistente longitudes de onda de corte y observe cuidadosamente el dirección del patrón de acabado para obtener mediciones repetibles y precisas.
• Integrar control de calidadHacer que las verificaciones de rugosidad superficial sean una parte regular de su proceso de inspección. Vincule los resultados con las especificaciones de tolerancia de fabricación y asegúrese de que cualquier desviación active ajustes en el mecanizado o acabado.
• Documentar los resultados claramenteRegistre todas las lecturas y vincúlelas con la llamada de rugosidad original. Esto garantiza la trazabilidad y respalda auditorías o reclamaciones de garantía.

Al centrarse en medición y verificación precisas, puede asegurarse de que sus piezas cumplan con los requisitos funcionales y mantener la producción en marcha sin retrabajos costosos.

Temas avanzados sobre llamadas de rugosidad: Función, Uso en la Industria y Tendencias

Cuando se trata de llamadas de rugosidad, entender la diferencia entre funcionales y especificaciones estéticas es clave. Las especificaciones funcionales se centran en cómo una superficie afecta el rendimiento—como fricción, desgaste o sellado. Las especificaciones estéticas, por otro lado, priorizan la apariencia, como acabados suaves en productos de consumo o partes visibles.

Aplicaciones industriales

Diferentes industrias utilizan las llamadas de rugosidad de manera única:

• Automoción: La precisión en la textura superficial afecta la eficiencia del motor y la vida útil de la pieza. Aquí, estrictamente las normas ISO 1302 y textura superficial ASME las directrices aseguran una calidad consistente.
• Aeroespacial: Las superficies funcionales críticas requieren un control estricto de los parámetros de rugosidad como Medición de rugosidad Ra y Rz pico a valle.
• Dispositivos médicos: La biocompatibilidad y el acabado superficial pueden afectar la seguridad y el rendimiento, haciendo que la verificación del perfilómetro sea imprescindible para ciertas piezas.
• Electrónica: Las superficies suaves reducen la resistencia eléctrica y mejoran el ajuste de los componentes.

Tendencias y personalización

Los avances en herramientas y software de metrología de superficies ahora permiten mediciones más precisas y rápidas indicaciones de superficie de mecanizado. Personalizar los parámetros de rugosidad—como dirección del patrón de acabado or longitud de corte de rugosidad—ayuda a adaptar las superficies a necesidades específicas, equilibrando costo y calidad.

Los fabricantes también están integrando datos de rugosidad con acabado de superficie GD&T controles y las especificaciones de tolerancia de fabricación para agilizar las inspecciones de calidad y mejorar la fiabilidad del producto.

Aspectos clave

• Especificar textura superficial funcional cuando el rendimiento es crítico; optar por llamadas estéticas cuando la apariencia importa.
• Comprende los estándares de tu industria—ya sea ISO 1302, ASME, u otros—para mantener la coherencia en los dibujos.
• Utiliza herramientas avanzadas de metrología para verificar la rugosidad y detectar problemas temprano.
• Personaliza las llamadas de atención según tu proceso de fabricación y requisitos del producto sin sobreespecificar.

Encontrar el equilibrio adecuado entre función, costo y estética en las llamadas de rugosidad te ayudará a ofrecer calidad que satisfaga tanto las demandas de ingeniería como las del cliente.
