Descubra los tipos de roscas mecánicas, estándares, consejos de diseño y aplicaciones para ingenieros que buscan soluciones confiables de fijación y transmisión de potencia.

La anatomía de las roscas mecánicas: componentes clave y terminología

Las roscas mecánicas son más que solo espirales envueltas alrededor de un cilindro; son un lenguaje preciso de la ingeniería. Comprender su anatomía le ayuda a elegir la rosca adecuada para cualquier trabajo.

Componentes clave de las roscas mecánicas:

• Cresta: La parte superior de la cresta de la rosca que contacta con la pieza acoplada.
• Raíz: El valle inferior entre las roscas.
• Línea de flanco: Las superficies laterales inclinadas que conectan la cresta y la raíz.
• Paso: La distancia entre dos puntos correspondientes en roscas adyacentes, generalmente medida en milímetros o hilos por pulgada.
• Ángulo de la rosca: El ángulo entre los flancos, que afecta la resistencia y el ajuste.
• Diámetro mayor: El diámetro exterior más grande de la rosca.
• Diámetro menor: El diámetro más pequeño (área de la raíz) de la rosca.

Piense en las roscas mecánicas como una rampa envuelta alrededor de un cilindro. Esta rampa permite que la fuerza de torsión se convierta en movimiento lineal, ofreciendo una ventaja mecánica, como en un gato de tornillo que levanta un coche.

Terminología común:

• Cálculo del paso de la rosca: Ayuda a decidir qué tan fina o gruesa es la rosca.
• Clases de tolerancia de la rosca: Definen las variaciones aceptables en la fabricación para el ajuste y la resistencia.
• Geometría de la rosca helicoidal: Se refiere a la forma en espiral que crea el perfil de la rosca.

Comprender estos términos garantiza que domines el idioma de las roscas mecánicas. Ya sea que estés seleccionando sujetadores o diseñando piezas de maquinaria, este conocimiento es tu base para el éxito.

Evolución histórica de las roscas mecánicas: Desde Arquímedes hasta la estandarización moderna

Las roscas mecánicas tienen una larga historia, comenzando con Arquímedes alrededor del 250 a.C., quien inventó el primer tornillo simple utilizado para levantar agua. Este diseño temprano sentó las bases para los sujetadores roscados y tornillos de potencia que usamos hoy en día. A lo largo de los siglos, los diseños de roscas evolucionaron para mejorar la resistencia, eficiencia y facilidad de fabricación.

Para la Revolución Industrial, la necesidad de piezas intercambiables llevó a sistemas de roscas estandarizados. En España, se introdujo en la década de 1940 el estándar de rosca unificada (UTS) para crear tipos de roscas de tornillo uniformes en las industrias. Mientras tanto, estándares internacionales como las roscas métricas ISO ganaron aceptación global, ayudando a los fabricantes a alinearse en dimensiones y tolerancias.

Hoy en día, gracias a estos estándares modernos, el cálculo del paso de la rosca y las clases de tolerancia de roscas están bien definidas, asegurando que las piezas encajen y funcionen de manera fiable en diversas aplicaciones, desde el sellado de roscas en tuberías hasta la transmisión de potencia con diseños de rosca cuadrada y de contrafuerte. Esta evolución facilita a las industrias españolas la adquisición y producción de sujetadores sin conjeturas, simplificando reparaciones y ensamblajes.

Tipos de roscas mecánicas: Clasificación detallada y aplicaciones

Las roscas mecánicas existen en varios tipos, cada uno diseñado para usos específicos y necesidades de rendimiento. Conocer los tipos correctos de roscas puede ahorrarte tiempo y prevenir fallos.

Tipos comunes de roscas

• Estándar de rosca unificado (UTS): Ampliamente utilizadas en España, estas roscas son comunes en sujetadores como tornillos y tuercas. Siguen reglas precisas para el cálculo del paso de rosca para garantizar resistencia y compatibilidad.
• Roscas métricas ISO: Populares a nivel mundial y cada vez más en España, estas roscas utilizan medidas métricas y son conocidas por su facilidad de estandarización.
• Roscados Acme: Ideales para transmisión de potencia y movimiento lineal en maquinaria, las roscas Acme se benefician de su forma trapezoidal, que ofrece buena resistencia y resistencia al desgaste.
• Hilos cuadrados: Principalmente utilizadas donde se requiere una transmisión de potencia eficiente, como en gatos y prensas, estas roscas reducen la fricción pero son más difíciles de fabricar.
• Hilos de contrafuerte: Diseñadas para soportar cargas pesadas en una dirección, son comunes en equipos pesados y aplicaciones de sellado de roscas en tuberías.
• Roscados de tubería: Incluyen tipos cónicos y rectos para sellar conexiones de fluidos o gases, críticos en plomería y industrias petroleras.

Cuándo usar cada tipo

• Utiliza Límite de resistencia or Roscas métricas ISO Para sujeción general—cubren la mayoría de las necesidades cotidianas.
• Optar por Acme or Hilos cuadrados si necesitas tornillos con ventaja mecánica y movimiento suave.
• Elige Hilos de contrafuerte en situaciones con cargas axiales pesadas.
• Seleccionar Roscas de tubería para conexiones seguras y a prueba de fugas en fontanería.

Aspecto clave

Cada tipo de rosca se ajusta a aplicaciones específicas, equilibrando resistencia, facilidad de fabricación y propósito. Elegir la rosca mecánica adecuada mejora la durabilidad y el rendimiento—especialmente importante en entornos industriales difíciles en España.

Normas y Especificaciones: Navegando por los Sistemas de Roscas Globales

Las roscas mecánicas vienen en muchas formas y tamaños, pero conocer las normas correctas es clave para que las piezas encajen y funcionen correctamente—especialmente cuando se trabaja con piezas de diferentes lugares. Aquí tienes un resumen rápido de las principales normas de roscas globales que encontrarás en el mercado español y más allá.

Norma de Rosca	Donde es Común	Características clave	Uso típico
Estándar de Roscas Unificado (UTS)	España, otros países	Basado en pulgadas, popular en fijaciones	Maquinaria general, automoción
Roscas métricas ISO	Mundialmente, incl. España.	Paso métrico, ampliamente aceptado globalmente	Productos de consumo, fabricación
Hilos Acme	España, Europa	Forma trapezoidal, fuerte y suave	Tornillos de avance, transmisión de potencia
Rosca Nacional de Tubería (NPT)	España.	Cónica para un sellado hermético de tuberías	Fontanería, accesorios de gas
Hilos de contrafuerte	Principalmente España, Europa	Alta carga en una dirección	Maquinaria pesada, gatos hidráulicos

Por qué importan las Normas

• Intercambiabilidad: Puedes intercambiar piezas sin problemas si conoces la especificación de rosca.
• Rendimiento: Un ajuste adecuado de la rosca aumenta la resistencia y durabilidad.
• Seguridad: Previene fugas o fallos, especialmente en roscas de tuberías y tornillos.

Clases de Tolerancia de Roscas

La tolerancia de rosca controla qué tan floja o ajustada está una rosca—esencial para un ensamblaje confiable. En sistemas UTS e ISO, clases como 2A/2B (ajuste estándar) o clases más ajustadas (3A/3B) ajustan esta precisión.

Consejos para Elegir la Norma Adecuada

• Verifica qué es común localmente o en la industria para evitar confusiones.
• Combina el tipo de rosca con la carga y el entorno (por ejemplo, roscas de tubería para sellar líquidos).
• En caso de duda, las roscas métricas ISO son una opción segura a nivel mundial.

Al entender estas normas y especificaciones básicas, aseguras compatibilidad sin problemas y un rendimiento superior en todos tus proyectos de roscado mecánico.

Principios de Diseño y Cálculos: Roscas de Ingeniería para el Rendimiento

Al diseñar roscas mecánicas, el objetivo es equilibrar resistencia, durabilidad y facilidad de uso. La geometría de la rosca helicoidal juega un papel importante aquí—esta forma convierte la fuerza rotacional en movimiento lineal, dándote el palanca mecánica de tornillo necesidades para sujetar o mover piezas de manera eficiente.

Los puntos clave a considerar incluyen:

• Cálculo del paso de rosca: Esto determina la distancia entre las roscas. Los pasos más finos ayudan con la precisión y el agarre, mientras que los pasos más gruesos son mejores para el ensamblaje rápido y cargas mayores.
• Clases de tolerancia de rosca: Estas definen qué tan ajustadas o sueltas encajan las roscas, lo cual es crucial para prevenir problemas como desgaste de rosca o fugas, especialmente en sellado de roscas de tubería.
• Seleccionar el perfil de rosca adecuado, como Roscado Acme para transmisión de potencia o diseño de rosca de ariete para cargas axiales altas garantiza que la rosca coincida con la tarea.
• Calcular la profundidad y el ángulo correctos de la rosca influye en la resistencia, la resistencia al desgaste y la facilidad de fabricación.

Usar software o cálculos manuales simples basados en estándares establecidos como Norma de Rosca Unificada or Roscas métricas ISO puede agilizar el proceso de diseño. En el mercado español, equilibrar el rendimiento con los costos de fabricación es clave—los diseños demasiado complejos pueden añadir tiempo y dinero sin beneficios reales.

En última instancia, una rosca mecánica bien diseñada mejora la resistencia de la rosca del sujetador, reduce las posibilidades de fallo y asegura un ensamblaje suave—todo vital para hardware y maquinaria confiables en el uso cotidiano.

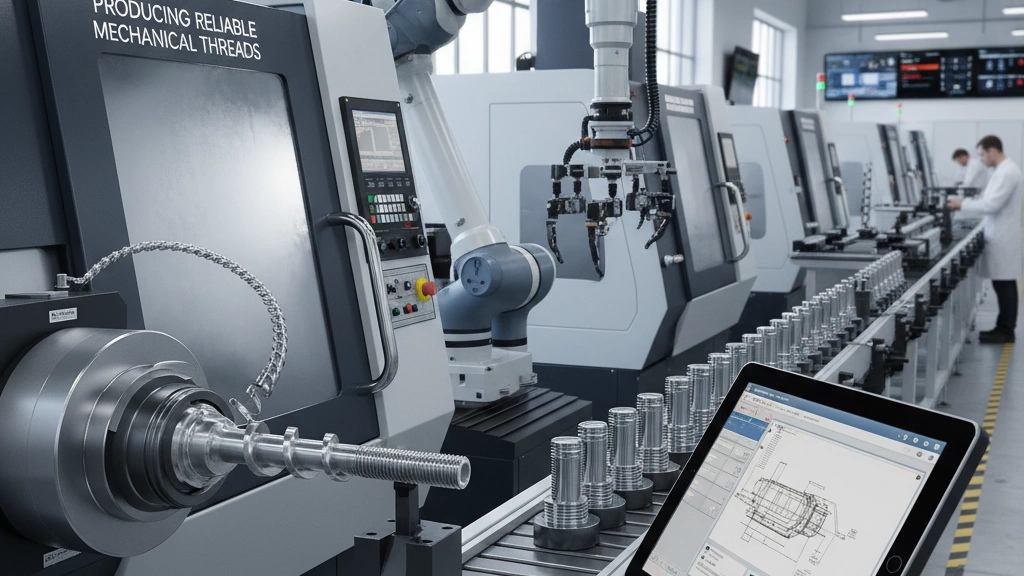

Métodos de fabricación..Producción de roscas mecánicas confiables

Cuando se trata de fabricar roscas mecánicas que funcionen correctamente cada vez, el proceso de fabricación es clave. Hay algunas formas comunes en que producimos estas roscas, cada una adecuada para diferentes necesidades y materiales.

1. Corte de rosca:

Este es uno de los métodos más antiguos y precisos. Utilizando herramientas como machos, matrices o un torno CNC, la ranura de rosca se corta directamente en el material. Es ideal para roscas personalizadas o materiales más duros donde la precisión es importante.

2. Roscas por laminación:

En lugar de cortar, este método presiona las roscas en la superficie mediante conformado en frío. Funciona muy bien con metales dúctiles y resulta en roscas más fuertes porque la estructura de grano se comprime en lugar de cortarse. La laminación de roscas es común en la fabricación de automóviles y sujetadores.

3. Fresado de roscas:

Las máquinas CNC utilizan el fresado de roscas para tallar roscas con alta precisión y flexibilidad. Esto es perfecto para perfiles de rosca complejos, como roscas trapezoidales o cuadradas, y permite cambios rápidos en los tipos de rosca sin cambiar de herramienta.

4. Rectificado:

Para materiales extremadamente precisos o duros, se utiliza el rectificado de roscas. Produce roscas suaves y finas, a menudo vistas en piezas aeroespaciales o componentes que requieren tolerancias estrictas.

5. Fundición y moldeo:

Algunas roscas mecánicas se forman directamente durante la fundición o el moldeo de plástico. Estas se encuentran a menudo en aplicaciones de baja tensión o ligeras, como sujetadores de plástico o carcasas.

¿Qué importa para los usuarios en España?

• Control de calidad es fundamental—el cálculo correcto del paso de rosca y las clases de tolerancia deben cumplirse.
• Elección del material afecta el método; los sujetadores de acero generalmente se laminan o cortan, mientras que los componentes de plástico pueden ser moldeados.
• Disponibilidad de equipos también guía las decisiones. El fresado de roscas CNC es popular en muchos talleres en España debido a su flexibilidad y precisión.

No importa el método, el objetivo es claro: producir roscas mecánicas que encajen perfectamente, se mantengan firmes y resistan problemas comunes como el desgarre de rosca o fallos en el sellado. De esta manera, tus sujetadores y conexiones permanecen confiables en todas las industrias, desde la construcción hasta la reparación de automóviles.

Aplicaciones en diferentes industrias: donde las roscas mecánicas destacan

Las roscas mecánicas desempeñan un papel crucial en muchas industrias en toda España, demostrando su valor en innumerables aplicaciones cotidianas y de alta tecnología. Aquí es donde realmente brillan:

• Industria Automotriz: Las roscas son clave para ensamblar motores, transmisiones y piezas de suspensión. Normas como el estándar de rosca unificada garantizan la resistencia del sujetador y un rendimiento consistente en vehículos fabricados o reparados en España.
• Construcción: De equipos pesados a acero estructural, los sujetadores roscados proporcionan uniones confiables. Aplicaciones de rosca Acme a menudo aparecen en elevadores y gatos, gracias a su ventaja mecánica y durabilidad.
• Petróleo y Gas: Sellado de roscas de tuberías es vital aquí. Las roscas especializadas previenen fugas en tuberías y equipos de perforación, haciendo que la seguridad y la eficiencia sean prioridades máximas.
• Fabricación y Maquinaria: La precisión y repetibilidad de roscas como roscas métricas ISO y transmisión de potencia con rosca cuadrada son esenciales en máquinas CNC, transportadores y herramientas personalizadas.
• Aeroespacial: Alta tolerancia y resistencia hacen que diseño de rosca de ariete sean populares en sujetadores aeroespaciales, donde el fallo no es una opción.
• Electrónica: Roscados pequeños y precisos ayudan a asegurar componentes sin añadir volumen, apoyando la tendencia a la miniaturización.
• Productos para el Hogar: Desde muebles hasta electrodomésticos, las roscas estándar de tornillos garantizan un ensamblaje y mantenimiento fáciles.

Estas industrias confían en un diseño sólido de roscas y en procesos de fabricación adecuados para evitar problemas como prevención de desgarre de roscas o fallos en los sujetadores. Al comprender estas aplicaciones y sus demandas únicas, las empresas en España pueden elegir las roscas mecánicas adecuadas que coincidan con sus necesidades—garantizando resistencia, seguridad y longevidad.

Desafíos comunes y resolución de problemas en roscas mecánicas: Cómo evitar fallos en las roscas

Las roscas mecánicas pueden fallar por varias razones, pero la mayoría de los problemas se pueden evitar con el conocimiento adecuado. Aquí tienes lo que debes tener en cuenta y cómo solucionar los problemas comunes de roscas:

Problemas clave con las roscas mecánicas

• Desgaste de rosca: Ocurre cuando los dientes de la rosca se desgarran bajo demasiada carga o por una mala elección del material. Evita esto usando clases de tolerancia de rosca adecuadas y seleccionando la resistencia correcta del tornillo o perno.
• Roscas cruzadas: Cuando las roscas no están alineadas durante el ensamblaje, causando daños. Siempre comienza a enroscar a mano y asegúrate de que el acoplamiento sea limpio y alineado.
• Galvanizado y agarre: Las roscas de metal pueden soldarse entre sí por fricción y presión. Esto es común con acero inoxidable y se puede prevenir con lubricación o recubrimientos.
• Corrosión de la rosca: La exposición a la humedad o productos químicos puede degradar las roscas, especialmente en áreas de sellado de roscas de tuberías. Usa materiales resistentes a la corrosión o aplica acabados protectores.
• Roscado desgastado: El uso repetido puede desgastar las roscas, especialmente en tornillos o pernos que se ensamblan y desmontan con frecuencia. Inspecciona regularmente y reemplaza si el desgaste es evidente.

Consejos para solucionar problemas y evitar fallos

• Usa el tipo correcto de rosca: Los diferentes tipos de roscas de tornillo tienen diferentes resistencias. Por ejemplo, el diseño de rosca de refuerzo ofrece una mejor distribución de carga, mientras que la rosca cuadrada transmite mejor el torque pesado.
• Calcula correctamente el paso de la rosca: Un paso de rosca incorrecto puede causar un ajuste deficiente y desgastes. Usa herramientas o estándares de cálculo de paso de rosca como el estándar de rosca unificada o roscas métricas ISO.
• Sigue los estándares de fabricación: Adhiérete a los estándares globales de roscas para garantizar compatibilidad y fiabilidad.
• Utiliza fresado de roscas CNC: Este método de precisión reduce el riesgo de defectos de fabricación que causan fallos en la rosca.
• Lubricación y limpieza adecuadas: Mantenga los hilos limpios y lubricados para evitar el agarrotamiento y la corrosión.
• Verifique las clases de tolerancia de los hilos: Asegúrese de que las piezas de acoplamiento cumplan con clases de tolerancia compatibles para evitar problemas como ajustes flojos o excesivamente ajustados.

Al comprender estos problemas comunes y solucionarlos temprano, puede mantener sus hilos mecánicos funcionando sin problemas y prolongar su vida útil, especialmente para industrias en toda España que dependen en gran medida de sujetadores confiables y conexiones roscadas.
