Comprendiendo los conceptos básicos y parámetros de la rugosidad superficial

La rugosidad superficial es un factor clave para definir cómo funcionará la superficie de una pieza y cómo interactuará con su entorno. En su esencia, la rugosidad superficial describe las variaciones a pequeña escala en altura, textura y patrón en la superficie de un material. Estas variaciones afectan todo, desde la fricción y el desgaste hasta la adhesión de pintura y la efectividad del sellado.

Una de las formas más comunes de cuantificar la rugosidad superficial es a través del valor Ra, o rugosidad media. Ra mide las desviaciones promedio de altura respecto a la línea media en una longitud especificada. Piénselo como una medida promedio de los picos y valles en una superficie. Esto hace que Ra sea un indicador sencillo y confiable que los ingenieros y fabricantes usan a diario para especificar y controlar la calidad de la superficie.

Otros parámetros importantes de la textura superficial incluyen:

• Rz: Altura promedio de pico a valle en una longitud de muestreo dada, que a menudo muestra una rugosidad más extrema en comparación con Ra.
• Rt: Altura total del perfil de rugosidad dentro de la longitud de la muestra.
• RMS (Raíz Cuadrada Media): Similar a Ra, pero enfatiza desviaciones mayores al elevar al cuadrado las diferencias de altura.

Ra sigue siendo el más utilizado porque es fácil de medir y comunica claramente la calidad de la superficie a los equipos de producción e inspección.

El impacto práctico de Ra en las piezas es significativo. Un valor de Ra más bajo generalmente indica una superficie más suave, lo que puede:

• Mejorar las superficies de sellado para prevenir fugas
• Reducir la fricción y el desgaste, extendiendo la vida útil del componente
• Mejorar la apariencia y la sensación táctil
• Mejorar la adhesión de recubrimientos y pinturas

Por otro lado, algunas aplicaciones requieren una superficie más rugosa (mayor Ra) para una mejor adherencia mecánica o unión.

En última instancia, comprender estos componentes de la rugosidad superficial y cómo los valores de Ra se relacionan con el rendimiento real de las piezas ayuda a los fabricantes a optimizar procesos y cumplir con estrictos estándares de calidad de manera eficiente.

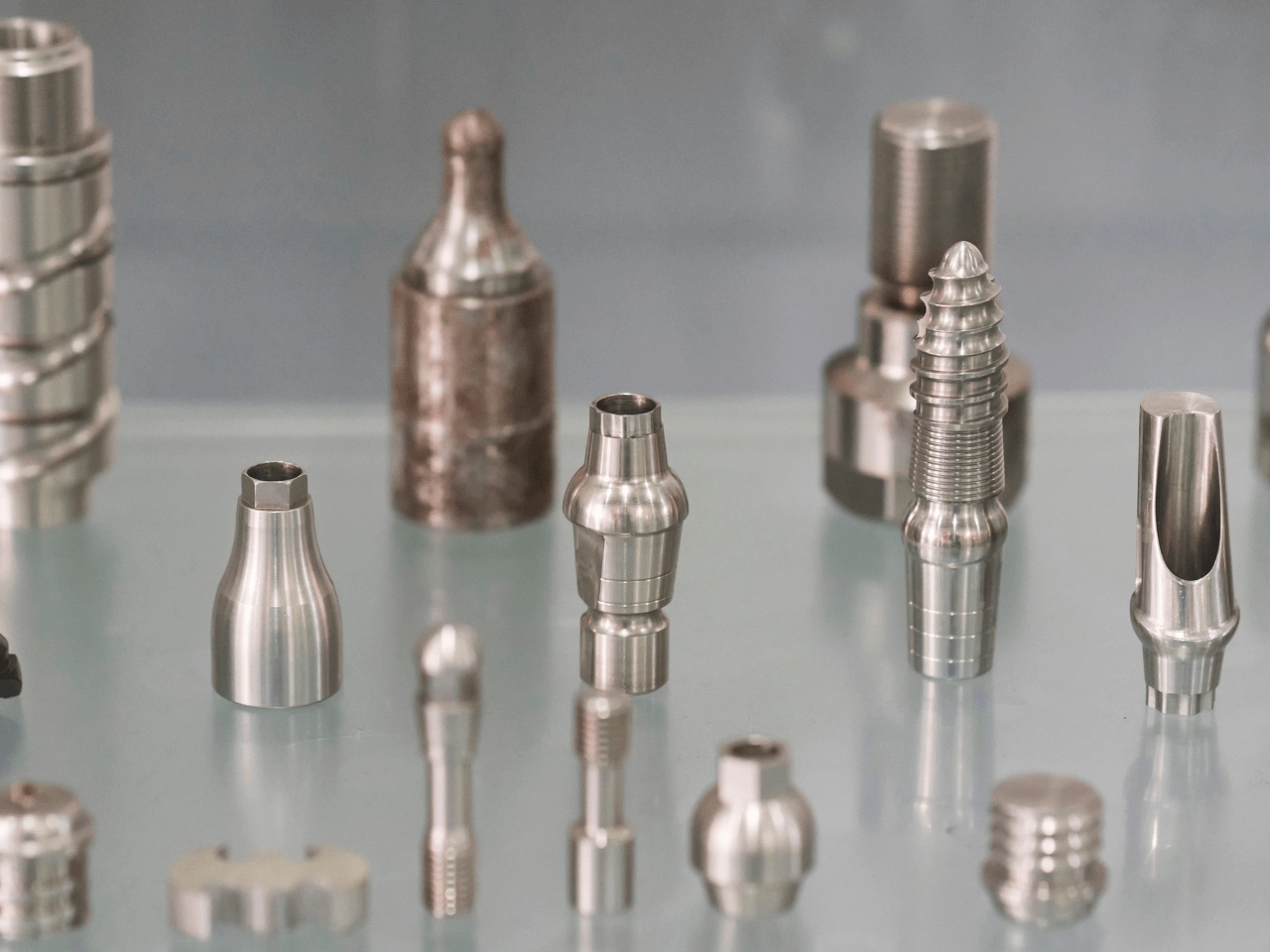

Los valores, símbolos y comparaciones esenciales de la tabla de rugosidad superficial Ra

Al trabajar con la rugosidad superficial, la tabla de Ra es tu referencia principal. Ra, o rugosidad media, generalmente se mide en micrómetros (µm) o micropulgadas (µin). La tabla te ayuda a comparar rápidamente los valores de Ra en diferentes acabados y estándares de fabricación.

Elementos clave del gráfico Ra

• Rangos de Ra: Los valores de Ra generalmente oscilan desde superficies muy suaves como 0,025 µm (1 µin) hasta superficies más ásperas por encima de 25 µm (1000 µin).
• Grados ISO: Los grados de rugosidad superficial ISO (como ISO 1302) clasifican los acabados desde muy suaves (N1) hasta ásperos (N12). Estos grados corresponden a rangos específicos de Ra utilizados en todo el mundo.
• Conversiones de unidades: En España, los micro pulgadas (µin) son comunes; en el sistema métrico, predominan los micrómetros (µm). 1 µm equivale aproximadamente a 40 µin, por lo que el gráfico suele incluir conversiones rápidas.
• Ejemplos de acabado superficial: El gráfico relaciona los valores de Ra con acabados familiares — por ejemplo, el metal pulido podría estar en torno a 0,1 – 0,4 µm Ra, mientras que una superficie torneada o fresada podría tener entre 1,6 y 3,2 µm Ra.
• Símbolos: Los símbolos de textura superficial GD&T también forman parte del gráfico, mostrando cómo aparecen los requisitos de rugosidad en los dibujos técnicos.

Uso práctico

La mayoría de los laboratorios y plantas de fabricación confían en los gráficos de Ra para verificar si las piezas cumplen con las especificaciones de diseño. Ya sea mecanizado CNC, rectificado o pulido, el gráfico de Ra vincula tus expectativas con números medibles. Es una herramienta práctica para ingenieros, mecanizadores y profesionales de control de calidad que buscan estandarizar acabados y comunicar claramente sobre texturas superficiales.

El uso del gráfico de rugosidad superficial Ra simplifica la especificación, medición y comparación de la calidad de la superficie — una herramienta imprescindible para una producción e inspección confiables en el mercado de España y países.

Cómo influyen los procesos de fabricación en los valores de Ra Un desglose proceso por proceso

Los diferentes procesos de fabricación crean niveles variados de rugosidad superficial, impactando directamente en los valores de Ra. Comprender estas diferencias ayuda a elegir el método adecuado para cumplir con los requisitos de acabado y presupuesto.

Rangos típicos de Ra por proceso

Proceso	Rango típico de Ra (µin)	Notas
Mecanizado CNC	16–63	Depende de la nitidez de la herramienta y el avance
Rectificado	8–32	Produce acabados más finos que el mecanizado
Pulido	2–16	Reduce significativamente las crestas de la superficie
Electropulido	4–20	Suaviza la superficie químicamente
Chorreado con Arena	32–125	Acabado áspero, a menudo para textura
Fundición	63–500+	Acabado áspero, a menudo requiere post-procesamiento

Cómo influye el proceso en Ra

• Mecanizado CNC: Proporciona un acabado superficial controlado; Ra varía según velocidades, avances y condición de la herramienta.
• Rectificado: Elimina irregularidades superficiales para acabados más suaves. Ideal para tolerancias más estrictas.
• Pulido: Se usa donde Ra mínimo es crítico. Puede reducir drásticamente los valores de Ra después del mecanizado.
• Electropulido: Proceso de alisado químico que mejora la resistencia a la corrosión junto con el acabado superficial.
• Granallado y Fundición: Generalmente crean superficies ásperas pero son rentables para acabados no críticos.

Compensaciones del proceso

• Procesos de mayor precisión como el rectificado y el pulido cuestan más pero producen valores bajos de Ra.
• Métodos más rápidos como la fundición son económicos pero a menudo requieren acabado posterior.
• El electropulido es excelente para acero inoxidable y piezas médicas donde la calidad superficial y la limpieza son clave.

Avance del Estudio de Caso

Por ejemplo, un implante de acero inoxidable comienza con mecanizado CNC (Ra ~32 µin), luego pasa por electropulido para lograr un Ra por debajo de 8 µin—ideal para reducir la acumulación bacteriana y mejorar la biocompatibilidad.

Conocer tu Ra objetivo ayuda a equilibrar costo, rendimiento y tiempo de fabricación de manera efectiva. Esta visión centrada en el proceso guía decisiones inteligentes en la planificación del acabado superficial.

Herramientas, Técnicas y Mejores Prácticas para Medir y Especificar la Rugosidad de la Superficie

Cuando se trata de medir la rugosidad superficial Ra, tener las herramientas adecuadas y saber cómo usarlas marca toda la diferencia. Aquí tienes un resumen rápido para ayudarte a obtener lecturas precisas y especificar acabados superficiales con confianza.

Herramientas Comunes para Medir Ra

• Perfilómetros – Los instrumentos de referencia que trazan la superficie, proporcionando valores precisos de Ra. Encontrarás tipos de contacto que usan un estilista y opciones sin contacto que utilizan láser o luz.
• Escáneres Ópticos – Ideales para medición sin contacto, especialmente en piezas delicadas.
• Microscopios con Análisis de Superficie – Útiles para inspección visual combinada con cuantificación de rugosidad.

Guía de Medición Paso a Paso

1. Preparar la Superficie – Limpiar la pieza a fondo para eliminar aceites, residuos o recubrimientos que puedan distorsionar las lecturas.
2. Calibrar tu Herramienta – Siempre verifica la calibración antes de cada sesión con un espécimen de referencia estándar de rugosidad.
3. Seleccionar la Longitud de Medición – Seguir las normas ISO o ANSI para la longitud de evaluación; una longitud incorrecta afecta tu Ra.
4. Realizar Múltiples Lecturas – Toma mediciones en varios puntos para capturar las variaciones de la superficie y obtener un promedio confiable.
5. Registrar e Interpretar Resultados – Compara cuidadosamente los valores de Ra con tu tabla de rugosidad superficial Ra o documentos de especificación.

Consejos para Especificar la Rugosidad Superficial

• Utiliza las símbolos de textura superficial de las normas GD&T en los dibujos.
• Indica claramente el rango de valor Ra con unidades en micropulgadas o micrómetros.
• Incluye cualquier información de conversión si tu taller usa unidades diferentes (como Ra vs rugosidad RMS).
• Especifica las condiciones de medición, como la longitud de medición y la dirección en relación con las marcas de mecanizado.

Errores Comunes a Evitar

• Usar un profilómetro no calibrado.
• Medir en superficies sucias o irregulares.
• Ignorar las longitudes de evaluación adecuadas.
• Tomar solo un punto de medición.
• Confundir Ra con otros parámetros de rugosidad como RMS.

Técnicas y Herramientas Avanzadas

• Perfilado de Superficie 3D – Ofrece una visión más completa de la textura superficial más allá de Ra.
• Microscopía de Fuerza Atómica (AFM) – Para mediciones ultra-finas hasta nanómetros.
• Software de Datos – Ayuda a analizar, comparar y predecir el rendimiento del acabado superficial.

En resumen, una medición precisa de Ra comienza con las herramientas adecuadas, una configuración correcta y múltiples verificaciones. Seguir estas mejores prácticas garantiza que tus piezas cumplan con las expectativas de calidad en cada ocasión. ¿Buscas un perfilómetro confiable o asesoramiento sobre cómo especificar la rugosidad superficial? Contáctanos y te ayudaremos a configurarlo.

Aplicaciones y Optimización Personalizada de Ra para las Necesidades de la Industria

La rugosidad superficial Ra juega un papel importante en muchas industrias, cada una con sus propios requisitos y desafíos. Por ejemplo, las piezas aeroespaciales a menudo necesitan acabados ultra-suaves para reducir la fricción y mejorar la eficiencia del combustible. En cambio, los componentes automotrices pueden equilibrar el acabado superficial con el costo y la durabilidad, buscando valores específicos de Ra que aseguren rendimiento sin sobreprocesamiento.

Para optimizar Ra en tus proyectos, considera estas estrategias:

• Ajusta Ra a la función: No acabes en exceso las piezas donde no sea necesario. Para superficies de sellado o componentes de alta precisión, los valores bajos de Ra son críticos. Para piezas estructurales, un acabado más áspero puede ser aceptable o incluso beneficioso.
• Elige el proceso adecuado: Procesos como el mecanizado CNC, electropulido o pulido de precisión ofrecen diferentes rangos de Ra. Seleccionar el proceso ideal desde el principio ahorra tiempo y dinero.
• Utiliza retroalimentación de medición: Medir regularmente Ra con herramientas como perfilómetros ayuda a mantener el control de la producción y mejora la consistencia.
• Personaliza los acabados: Industrias como dispositivos médicos y electrónica demandan rangos específicos de Ra y patrones superficiales. Personalizar los acabados garantiza el cumplimiento de las normas y prolonga la vida útil del producto.

Mirando hacia el futuro, nuevas tendencias como recubrimientos avanzados y fabricación aditiva están configurando la forma en que optimizamos la rugosidad superficial. La monitorización inteligente de superficies con IA y mejores controles de proceso facilitan mantener los valores objetivo de Ra mientras se reduce el desperdicio.

Comprender y controlar Ra te permite entregar piezas mejores y más confiables sin gastar de más. Ya sea que trabajes en aeroespacial, automoción o ingeniería de precisión, saber cómo adaptar la rugosidad superficial es un cambio decisivo para la calidad y el costo.
