Las transiciones de ajuste principales explicadas con tipos clave de tolerancias, aplicaciones y consejos de selección para un ensamblaje mecánico preciso y diseño de ingeniería.

Comprendiendo lo básico ¿Qué es un ajuste de transición?

Un ajuste de transición es un tipo de ajuste mecánico utilizado para unir dos partes—generalmente un eje y un agujero—donde el ajuste puede resultar en una ligera holgura o una ligera interferencia. Esto significa que las partes pueden deslizarse fácilmente o requerir una pequeña cantidad de fuerza para ensamblar. Equilibra la libertad de movimiento de un ajuste con holgura y la sujeción ajustada de un ajuste con interferencia.

Definición básica y explicación de tolerancias

En ingeniería, un ajuste se define por las zonas de tolerancia tanto para el agujero como para el eje. Los ajustes de transición ocurren cuando estas zonas de tolerancia se superponen, permitiendo ya sea una pequeña holgura o una pequeña interferencia. Esta superposición asegura un rendimiento predecible sin excesiva holgura ni ajuste excesivo.

Características clave y métodos de ensamblaje

• Ajuste versátil: Permite una facilidad moderada de ensamblaje, a veces a mano o mediante un ajuste por presión ligera.
• Precisión controlada: Asegura que las partes se alineen con precisión con un juego mínimo.
• Ensamblaje con fuerza moderada: Puede ensamblarse con una ligera presión sin dañar los componentes.

Conceptos erróneos comunes

• El ajuste de transición no es solo un ajuste “holgado” o “ajustado”—es un compromiso cuidadosamente diseñado.
• No está diseñado para uniones permanentes que requieran la máxima resistencia, sino para conexiones precisas y repetibles.
• Algunos asumen que el ajuste de transición siempre garantiza cero movimiento, pero pueden existir micro-movimientos leves que a menudo son aceptables.

Comprender estos conceptos básicos ayuda a determinar si un ajuste de transición se adapta a las necesidades de precisión y rendimiento de tu proyecto.

Ajustes de transición vs Otros tipos Una comparación lado a lado

Comprender cómo los ajustes de transición se comparan con ajustes de holgura e interferencia ayuda mucho al elegir el ajuste adecuado para tu proyecto.

Tipo de ajuste	Ajuste con juego	Ajuste de transición	Ajuste por interferencia
Holgura	Siempre hay una brecha entre las partes	Puede tener una ligera separación o ajuste por presión ligera	Las piezas siempre se superponen, ajuste ajustado
Ensamblaje	Fácil montaje y desmontaje	Requiere fuerza moderada o ajuste por presión	Normalmente necesita calentarse o presionarse para montar
Zonas de tolerancia	Superposición mínima	Las zonas de tolerancia se superponen ligeramente	Las zonas de tolerancia se superponen significativamente
Mejor para	Piezas que se mueven libremente o necesitan un desmontaje fácil	Ubicación precisa con ajuste moderado	Uniones permanentes que requieren alta resistencia
Pros	Fácil de montar/desmontar, menos desgaste	Resistencia y precisión equilibradas	Fuerte, resistente al movimiento
Contras	Puede permitir juego o vibración	Más difícil de montar que con juego, no tan fuerte como con interferencia	Montaje difícil, riesgo de daño

Cuándo elegir ajustes de transición

Normalmente recomiendo ajustes de transición cuando deseas un ajuste seguro y preciso sin la molestia de montar con fuerza o el riesgo de dañar las piezas. Funcionan muy bien si las piezas deben mantenerse alineadas pero aún podrían necesitar ser retiradas en el futuro. Los ajustes de transición son un punto medio—ofrecen mejor control que los ajustes con juego, pero son más fáciles de manejar que los ajustes de interferencia.

Para obtener más información sobre la selección de ajuste, consulte nuestra guía detallada guía de selección de ajuste.

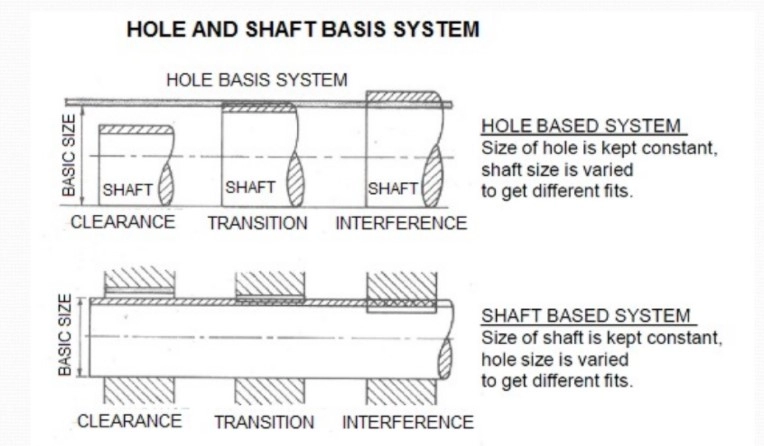

Tipos y Normas Navegando por Sistemas ISO ANSI y de Ejes y Agujeros

Al tratar con ajustes de transición, comprender los tipos y las normas es clave. Las normas más comunes que encontrarás en España son ISO 286 y ANSI B4.1. Ambos establecen reglas claras para las tolerancias, brindándote un marco confiable sobre qué tan ajustados o sueltos deben encajar las piezas.

Transición de Ubicación y Subtipos Semiautomáticos

Dentro de los ajustes de transición, encontrarás subtipos como ajustes de transición de ubicación y ajustes semiautomáticos. Los ajustes de transición de ubicación están diseñados para posicionar las piezas con precisión con un movimiento mínimo, a menudo utilizados cuando las piezas necesitan repetibilidad pero no una interferencia total. Los ajustes semiautomáticos permiten un ensamblaje más fácil que los ajustes de interferencia, pero aún proporcionan una tensión controlada—perfecto cuando necesitas un equilibrio entre fuerza y precisión.

Resumen de las Normas ISO 286 y ANSI B4.1

• ISO 286: Ampliamente internacional, este sistema organiza los ajustes por base de agujero y eje, definiendo zonas de tolerancia que coinciden con necesidades específicas de ensamblaje.
• ANSI B4.1: Común en España, esta norma especifica las tolerancias de ingeniería para ejes y agujeros, proporcionando referencias familiares para la fabricación española.

Estas normas categorizan los ajustes en grados de tolerancia, guiándote sobre cuánto juego o interferencia estás manejando.

Ejemplos de Gráficos de Tolerancias

Los gráficos de tolerancias basados en estas normas te ayudan a elegir rápidamente los ajustes adecuados. Por ejemplo, un ajuste de transición en un eje de 50 mm podría tener sus límites de tolerancia establecidos desde un ligero juego hasta una pequeña interferencia, asegurando que las piezas encajen de manera ajustada pero aún sean fáciles de ensamblar o desmontar.

Efectos de la Expansión Térmica

Un factor a menudo pasado por alto es la expansión térmica. Los materiales se expanden o contraen con los cambios de temperatura, lo que puede afectar inmediatamente los ajustes. Al elegir un ajuste de transición, considera el rango de temperatura de operación, especialmente en industrias como la aeroespacial o automotriz donde los cambios de temperatura son comunes. Las tolerancias adecuadas aseguran que las piezas no se bloqueen ni se aflojen inesperadamente.

Al mantener estos estándares y comprender las diferencias de cada subtipo y tolerancia, lograrás ensamblajes mejores y más confiables en cada ocasión. Para profundizar en cómo estas uniones comparan con otras, consulta nuestra guía sobre Guía de selección de ajuste.

Aplicaciones del mundo real donde los ajustes de transición destacan en proyectos de ingeniería

Los ajustes de transición son una opción preferida en muchos campos de la ingeniería porque equilibran la holgura y la interferencia. Aquí es donde realmente sobresalen:

Casos de uso en la industria automotriz

En la fabricación de automóviles, los ajustes de transición se utilizan para ensamblar piezas como ejes y alojamientos de rodamientos. Aseguran que los componentes estén seguros sin causar daños ni requerir fuerza excesiva durante el ensamblaje. Esto ayuda a mantener el rendimiento y a prolongar la vida útil de las piezas.

Aplicaciones aeroespaciales

Las piezas críticas para el vuelo exigen alta precisión, y los ajustes de transición ofrecen precisamente eso. Proporcionan una conexión confiable que puede soportar vibraciones y expansión térmica en motores y sistemas de control sin aflojarse ni generar estrés excesivo.

Mantenimiento y ensamblaje de maquinaria

Los ajustes de transición facilitan la sustitución de piezas durante el mantenimiento sin necesidad de herramientas especiales o calentamiento. Esto reduce el tiempo de inactividad y acelera las reparaciones en fábricas o maquinaria pesada.

Fabricación aditiva y enfoques híbridos

A medida que avanza la impresión 3D, los diseñadores utilizan ajustes de transición para combinar piezas impresas con componentes tradicionales. Esta combinación permite un ensamblaje preciso mientras se acomodan ligeras variaciones de los procesos aditivos.

Estudio de caso sobre la articulación de un brazo robótico

En robótica, las articulaciones deben ser precisas y suaves. Los ajustes de transición son ideales aquí: permiten un movimiento controlado sin juego, asegurando que el brazo del robot se mueva con precisión mientras permanece firmemente conectado en los puntos de pivote.

Los ajustes de transición ofrecen soluciones prácticas y confiables en estos sectores, convirtiéndolos en elementos esenciales para uniones mecánicas precisas y duraderas.

Cómo seleccionar e implementar el ajuste de transición adecuado: una guía paso a paso

Elegir el ajuste de transición correcto implica equilibrar precisión, carga y factores de material para garantizar que la unión mecánica funcione sin problemas. Aquí tienes un proceso simple paso a paso para acertar siempre.

1. Evalúa tus requisitos

• Carga: ¿Conoces las fuerzas a las que enfrentará tu unión — pesadas o ligeras?
• Movimiento: ¿Las piezas girarán, deslizarán o permanecerán quietas?
• Materiales: Los diferentes metales o compuestos se expanden de manera distinta, afectando el ajuste.

2. Calcular tolerancias

Utilice herramientas y estándares de cálculo de tolerancias como ISO 286 or ANSI B4.1 para encontrar las tolerancias correctas para el agujero y el eje. Esto asegura que el ajuste no sea ni demasiado flojo ni demasiado apretado.

Tipo de ajuste	Meta de tolerancia	Uso típico
Ajuste con juego	Siempre hay algo de juego	Montaje fácil, baja precisión
Ajuste de transición	Pequeje espacio libre/interferencia	Ajuste controlado para precisión
Ajuste por interferencia	Siempre interferencia	Permanente, alta resistencia

3. Prototipar y probar

Construya muestras y verifique:

• Suavidad del ajuste
• Respuesta al movimiento y carga
• Desgaste con el tiempo

Estas pruebas tempranas ayudan a detectar problemas antes de la producción completa.

4. Escalar a producción

• Estandarice procedimientos basados en sus prototipos.
• Utilice herramientas de mecanizado y inspección de precisión.
• Capacite a su equipo sobre la importancia del ajuste y las verificaciones.

5. Tenga cuidado con los errores comunes

• Ignorar la expansión térmica—diferentes materiales se expanden de manera diferente.
• Confiar únicamente en la teoría—siempre pruebe físicamente.
• Ajustes demasiado apretados que causan daños durante el ensamblaje.

Lista de verificación rápida

• Defina las necesidades de carga y movimiento
• Seleccione tipos de materiales
• Calcule las tolerancias a partir de tablas ISO o ANSI
• Prototipe y pruebe el ajuste
• Ajuste según los resultados de las pruebas
• Prepare las directrices de producción
• Capacite al personal e implemente inspecciones

Seguir estos pasos mantiene su ajuste de transición preciso y confiable, cumpliendo con las demandas de proyectos de ingeniería en España sin sorpresas.
