Aprende qué son los datums en GD&T y cómo los marcos de referencia de datum garantizan la precisión en la fabricación para ingenieros y diseñadores.

Los fundamentos que definen los datums en GD&T y su contexto histórico

Los datums son un concepto central en la Dimensión y Tolerancia Geométrica (GD&T), sirviendo como puntos, líneas o superficies de referencia desde los cuales se realizan las mediciones. Piensa en un datum como tu “línea de partida” en fabricación e inspección; es el elemento fundamental que asegura que cada característica de una pieza se mida de manera coherente y correcta. Sin datums, las tolerancias serían ambiguas, lo que conduciría a errores, desalineaciones y retrabajos costosos.

La idea de los datums ha evolucionado a lo largo de décadas, moldeada por la necesidad de mejorar la precisión en la fabricación y estandarizar la comunicación. Los talleres tempranos dependían de marcas de referencia físicas, pero a medida que industrias como la automotriz y aeroespacial se volvieron más complejas, surgió la necesidad de un sistema universal. Esto llevó al establecimiento de normas como ASME Y14.5, que formaliza cómo deben identificarse y usarse los datums.

En GD&T, los datums establecen un Marco de Referencia de Datum (DRF) que controla los grados de libertad (DOF) de una pieza durante la inspección o el ensamblaje. Al seleccionar cuidadosamente datums primarios, secundarios y terciarios, los fabricantes controlan la traslación y rotación, asegurando que las piezas encajen como se pretende.

Comprender los datums es esencial para cualquier persona que trabaje con dibujos técnicos o piezas de precisión porque constituyen la columna vertebral de mediciones confiables y aseguramiento de calidad. ¿Tienes curiosidad sobre cómo funcionan los diferentes tipos de datums y cómo configurar el DRF? Exploremos los diversos tipos de datums a continuación y cómo influyen en tu proceso de medición.

Tipos de Datums Primarios, Secundarios, Terciarios y Especializados con Tabla Comparativa

En GD&T, los datums tienen diferentes tipos para ayudar a definir y controlar la orientación y ubicación de una pieza. Estos generalmente se dividen en primario, secundario, y terciario datums, además de algunos especializados según las necesidades de la pieza o la industria.

Datum Primario

• Primer punto de contacto
• Controla tres grados de libertad (DOF)
• Es lo más importante para localizar la pieza

Datum Secundario

• Segundo punto de referencia
• Controla otros dos grados de libertad
• Trabaja junto con el datum primario para fijar aún más la pieza

Datum Terciario

• Tercer punto de referencia
• Controla el último grado de libertad
• Completa el marco de referencia del datum (DRF)

Datums especializados

• Personalizado para características únicas como líneas centrales o patrones
• Utilizado en piezas o ensamblajes más complejos
• Ejemplos incluyen datums de eje y datums matemáticos

Tabla comparativa de datums

Conocer estos tipos de datum te ayuda a configurar el marco de referencia de datum DRF correctamente, haciendo que tus mediciones y fabricación sean más consistentes y confiables.

Estableciendo la base de medición del marco de referencia de datum DRF y errores comunes

El marco de referencia de datum (DRF) es la columna vertebral de cualquier proceso de medición en GD&T. Es esencialmente un sistema de coordenadas 3D construido a partir de tus datums seleccionados—generalmente etiquetados como primario, secundario y terciario—que establece la base para medir y controlar con precisión las características de la pieza. El DRF restringe los grados de libertad (DOF) de la pieza, por lo que cada característica se mide de manera coherente y repetible.

Construir un DRF sólido significa elegir cuidadosamente las características de datum que sean estables, funcionales y representen el ensamblaje o uso previsto de la pieza. Comienza con el datum primario—que controla la mayor cantidad de DOF—seguido del secundario y terciario para localizar completamente la pieza. Utilizar el simulador de características de datum adecuado (como una placa plana, cilindro o pasador) puede ayudar a replicar las condiciones de contacto del mundo real en las herramientas de inspección.

Los errores comunes a evitar incluyen:

• Elegir datums que no sean funcionales, lo que conduce a mediciones inexactas o engañosas
• Sobrecargar el DRF, causando confusión o errores de medición
• Ignorar la precedencia de los datums, lo que puede alterar la jerarquía de tolerancias y causar conflictos
• Omitir la documentación adecuada de las características de datum y simuladores en los dibujos, lo que conduce a inconsistencias durante la inspección

Al planificar y establecer cuidadosamente tu DRF, construyes una base de medición sólida que se alinea con las normas ASME Y14.5 y hace que la fabricación y la inspección sean más fluidas para todos los involucrados. Para más información sobre cómo los símbolos y las mejores prácticas en dibujos se relacionan con la configuración de tus datums, consulta [Datums en Acción Especificaciones de símbolos y mejores prácticas en dibujos].

Datums en Acción Especificaciones de símbolos y mejores prácticas en dibujos con estudio de caso

Al trabajar con datums, entender los símbolos y las especificaciones en tus dibujos es clave. Los datums definen dónde comienzan las mediciones, ayudando a crear un marco de referencia de datum (DRF). Esta configuración controla los Grados de libertad (DOF), de modo que las piezas encajen y funcionen correctamente.

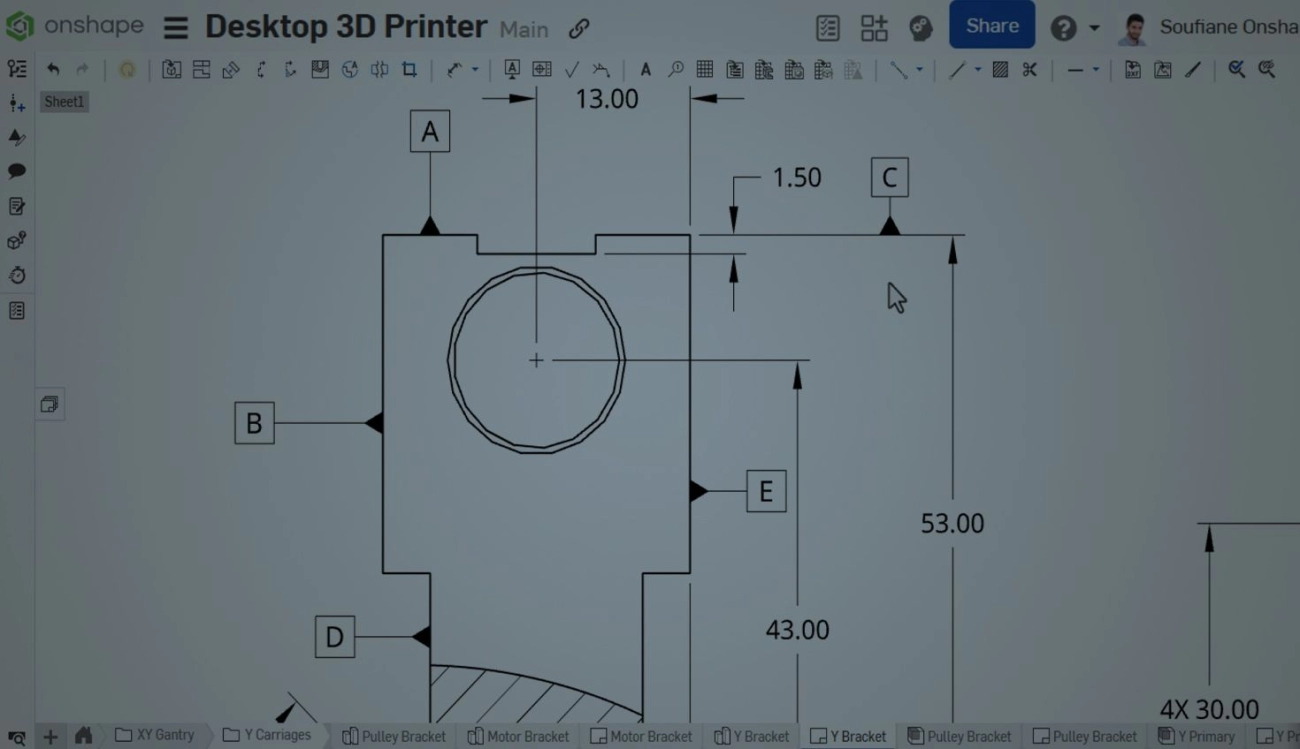

Símbolos comunes de datum y lo que significan

Los símbolos se colocan en el Marco de control de características junto a las tolerancias geométricas que siguen a normas ASME Y14.5. Esto hace que los datums sean claros y coherentes.

Mejores prácticas para las especificaciones de datum en dibujos

• Priorizar las características de datum según la función para establecer la precedencia correcta del datum.
• Utiliza simuladores de características de datum (como pasadores o superficies) para imaginar herramientas de medición del mundo real.
• Etiquete claramente los datums como Primario, Secundario y Terciario en los planos.
• Evite referencias ambiguas—siempre vincule un datum a una característica específica y medida.
• Incluir datos de inspección si los controles de calidad difieren de los datos de fabricación.

Estudio de caso: Corrección de una carcasa desalineada

Un fabricante notó que las piezas no se ensamblaban correctamente. ¿La causa raíz? El dibujo original tenía datos confusos, mezclando roles primarios y secundarios. Después de revisar:

• El dato primario se estableció en la superficie de medición más grande.
• Un dato secundario controlaba la rotación.
• El dato terciario fijaba el movimiento restante.

Esto claramente marco de referencia de datum (DRF) ayudó al equipo de inspección a detectar problemas temprano y mejoró la precisión del ensamblaje en un 30%.

Comprender y usar correctamente los datos en los dibujos significa menos dolores de cabeza, inspecciones más fluidas y piezas de mejor calidad directamente de la línea. Para más información sobre cómo construir un Marco de Referencia de Datos, consulta nuestra guía sobre Establecimiento del Marco de Referencia de Datos.

Aplicaciones en el Mundo Real Datos en Industrias Fabricación Inspección y Tendencias Futuras

Los datos desempeñan un papel crucial en muchas industrias aquí en España, especialmente en fabricación e inspección. Ya sea que estés fabricando piezas automotrices, componentes aeroespaciales o electrónica de consumo, los datos ayudan a garantizar que las piezas encajen y funcionen correctamente al proporcionar puntos de referencia consistentes.

En fabricación, los datos guían cada paso: mecanizado, ensamblaje y control de calidad. Crean un Marco de Referencia de Datos confiable (DRF) que controla la orientación y posición de la pieza. Esto reduce errores y mantiene la producción eficiente. Para los inspectores, los datos son la columna vertebral de mediciones precisas. Usar las normas ASME Y14.5 y simuladores de características de datos ayuda a los inspectores a verificar las piezas rápida y precisamente, asegurando que cumplan con las especificaciones.

Mirando hacia el futuro, los datos están evolucionando con la fabricación inteligente. Las herramientas digitales de inspección y la metrología 3D hacen que el uso de datos sea más preciso y rápido, ayudando a las empresas a mantenerse competitivas. Además, a medida que el diseño se vuelve más complejo, los datos especializados y funcionales se están volviendo comunes para manejar nuevos desafíos en tolerancia y ajuste.

Para las empresas en el mercado español, entender cómo aplicar los datos de manera efectiva significa mejor calidad, menos desperdicio y flujos de trabajo más suaves, desde la línea de producción hasta la inspección final. Es un pequeño paso que puede marcar una gran diferencia en entregar piezas correctas en el primer intento.

Errores Comunes y Consejos Profesionales Dominar los Datos Sin Dolor y Guía de Solución de Problemas

Al trabajar con datos, es fácil cometer errores, especialmente si eres nuevo en GD&T o en las normas ASME Y14.5. Aquí tienes algunos errores comunes y cómo evitarlos:

Errores comunes

• Omitir la Precedencia de Datos: No seguir el orden de datums primarios, secundarios y terciarios puede alterar todo el marco de referencia del datum (DRF). Siempre configure los datums en la secuencia correcta para controlar todos los grados de libertad (DOF).
• Confusión entre Características de Datum y Datums: Recuerda, las características de datum son partes físicas en tu componente, mientras que los datums en sí mismos son referencias teóricas derivadas de esas características usando un simulador de características de datum durante la inspección.
• Uso excesivo de Datums: Agregar datums innecesarios o redundantes solo complica las cosas. Mantente con el mínimo necesario para constriñar completamente la pieza.
• Ignorar símbolos GD&T y marcos de control de características: Malinterpretar o aplicar incorrectamente los símbolos causa dolores de cabeza con las tolerancias más adelante. Verifica tus dibujos para asegurarte de que los símbolos de datum y los marcos de control de características sean correctos.

Consejos profesionales

• Comienza con una selección clara de datums: Elige características de datum que sean estables y funcionales en el uso real o ensamblaje de la pieza para garantizar mediciones confiables.
• Usa datums de inspección: Si es posible, usa datums que coincidan con la forma en que se inspeccionará la pieza. Esto reduce las variaciones en las mediciones y acelera las verificaciones de calidad.
• Practica la configuración del marco de referencia del datum: Familiarizarte con la construcción de un DRF adecuado te ayuda a evitar errores de medición y capturar la verdadera geometría de tus piezas.
• Aprovecha las herramientas de software: El software moderno de CAD y metrología puede simular simuladores de características de datum y ayudar a visualizar el marco de referencia del datum antes de la fabricación o inspección.

Ten en cuenta estos consejos, y dominar los datums será mucho menos doloroso. Recuerda, los datums se tratan de control y consistencia—hazlos bien, y el resto fluirá mucho más fácilmente.
