Was ist ein Helixwinkel? Die Grundlagen erklärt

Haben Sie sich jemals gefragt, was ein Helixwinkel wirklich bedeutet und warum er wichtig ist? Im Kern ist es der Helixwinkel ist der Winkel zwischen der Kante eines Spiralmerkmals—wie den Gewinden an einer Schraube, den Zähnen eines Spiralzahnrads oder den Schneidkanten von Werkzeugen wie Schaftfräsern—and der Achse des Werkzeugs oder Teils.

Grunddefinition und Geometrie

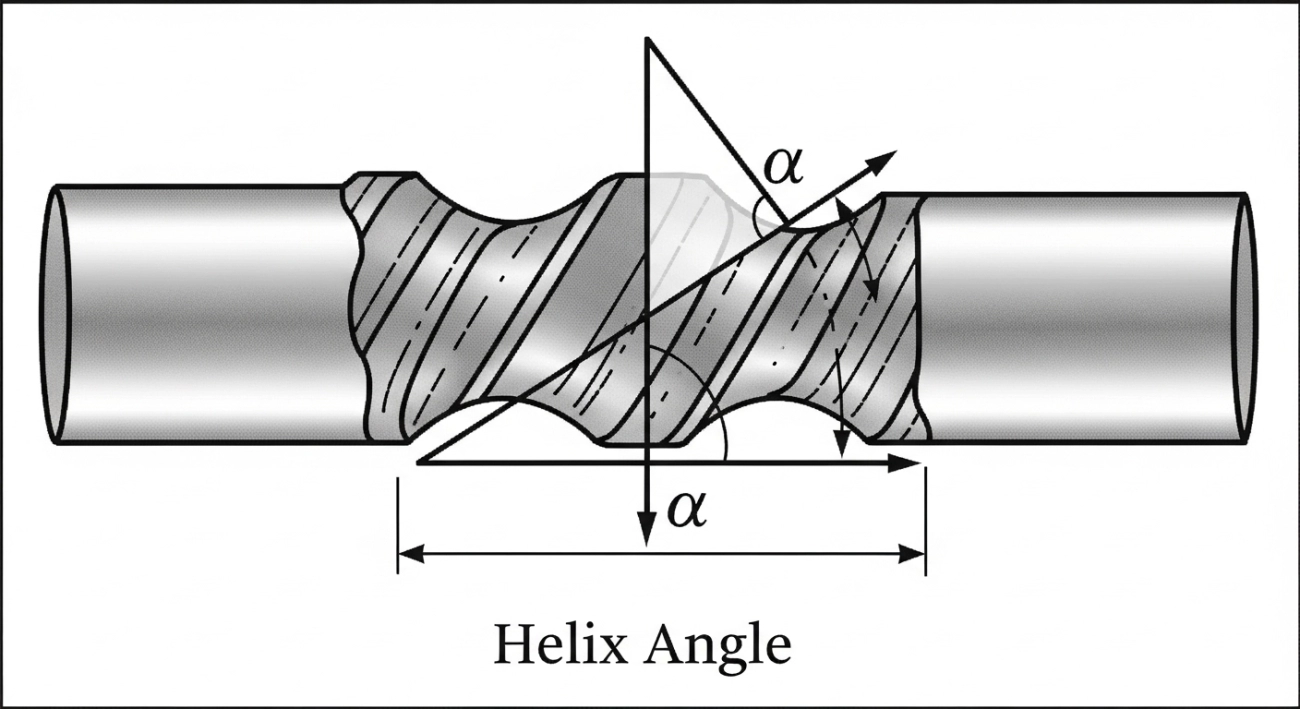

Der Helixwinkel zeigt, wie eng oder locker die Spirale um die Achse gewickelt ist. Stellen Sie sich vor, Sie wickeln ein Band um einen Zylinder; der Winkel, den das Band mit der Länge des Zylinders bildet, ist der Helixwinkel. Ein höherer Helixwinkel bedeutet eine steilere Spirale, während ein niedrigerer Helixwinkel eine allmählichere, flachere Wicklung bedeutet.

Wichtige Parameter, die den Helixwinkel beeinflussen

Mehrere Faktoren wirken sich in verschiedenen Anwendungen auf den Helixwinkel aus:

• Vorschub und Steigung: Diese geometrischen Faktoren beeinflussen die Spiraltightness und den Abstand.
• Werkzeugdurchmesser: Größere Werkzeuge können oft unterschiedliche Helixwinkel aufnehmen.
• Material, das geschnitten oder übertragen wird: Weichere Metalle profitieren möglicherweise von hohen Helixwinkeln für eine bessere Späneabfuhr.
• Zweck des Werkzeugs oder Getriebes: Zum Beispiel Späneabfuhr oder reibungslose Kraftübertragung.

Häufige Missverständnisse

• Helixwinkel entspricht dem Schneidwinkel: Sie sind miteinander verbunden, aber nicht identisch; der Schneidwinkel hängt vom Helixwinkel und vom Teilkreisdurchmesser ab.
• Höherer Helix immer besser: Tatsächlich verbessern höhere Helixwinkel den Spänefluss, können aber die Werkzeugfestigkeit schwächen.
• Helixwinkel ist nur für Schneidwerkzeuge relevant: Es ist auch entscheidend bei Getriebedesign, Gewindefertigung und sogar Windkraftanlagen.

Das Verständnis der Grundlagen des Helixwinkels hilft Ihnen, Werkzeuge und Teile auszuwählen oder zu optimieren, um bessere Ergebnisse zu erzielen, egal ob beim Bearbeiten von Aluminium oder bei der Konstruktion effizienter Helixgetriebe.

Helixwinkel in Anwendungsbereichen über Branchen hinweg

Helixwinkel spielen in vielen Branchen eine entscheidende Rolle und beeinflussen die Leistung von Werkzeugen und Maschinen. In der Zerspanung sieht man Helixwinkel häufig bei Fräsern, Bohrern und Gewindeschneidern. Zum Beispiel, helikale Fräser verwenden spezifische Helixwinkel, um Schnittkräfte zu steuern und Späneabfuhr beim Zerspanen, zu verbessern, was zu saubereren Schnitten und längerer Werkzeuglebensdauer führt. Hochhelix-Werkzeuge mit steilen Winkeln werden für weichere Materialien wie Aluminium bevorzugt, während niedrigere Helixwinkel bei härteren Metallen besser funktionieren.

Im mechanischen Kraftübertragung sind Helixwinkel ein grundlegender Bestandteil des Helixgetriebedesigns. Der Winkel bestimmt, wie reibungslos die Zahnräder ineinandergreifen, was Geräuschpegel, Tragfähigkeit und Gesamteffizienz beeinflusst. Ein gut gewählter Schneckenhelixwinkel Sichert einen starken, zuverlässigen Zahnkontakt ohne übermäßigen Verschleiß.

Über die traditionellen Anwendungen hinaus werden Helixwinkel in aufstrebenden Bereichen wie Windkraftanlagen immer wichtiger. Die Rotorblätter sind auf optimierte Helixwinkel angewiesen, um Windenergie effizient zu erfassen und Belastungen während des Betriebs zu reduzieren. Dies zeigt, wie vielseitig das Konzept ist und alles beeinflusst, von schweren Maschinen bis hin zu erneuerbaren Energielösungen.

Von der Verbesserung der Werkzeugleistung beim Zerspanen bis hin zur Energieversorgung von Industrien mit Zahnrädern und Turbinen machen Helixwinkel in praktischen Anwendungen einen großen Unterschied.

Der Einfluss des Helixwinkels auf die Leistung: Vorteile, Nachteile und Optimierung

Der Helixwinkel spielt eine große Rolle bei der Leistung von Werkzeugen und Zahnrädern. Beim Schneiden verringert ein höherer Helixwinkel im Allgemeinen die Schnittkräfte. Das bedeutet weniger Belastung für Ihr Werkzeug und Ihre Maschine, was die Werkzeuglebensdauer und die Hitzeentwicklung reduziert. Das ist ein Gewinn für harte Arbeiten oder das Arbeiten mit Metallen wie Aluminium, bei denen ein glatterer Schnitt und ein besserer Spänefluss wichtig sind.

Auf der anderen Seite kann ein hoher Helixwinkel manchmal Vibrationen (Chatter) in weniger steifen Aufbauten verursachen. Niedrigere Helixwinkel bieten schärfere Schneidkanten und sind besser für härtere Materialien oder schwere Schnitte geeignet, aber sie entfernen Späne nicht so schnell. Dies beeinflusst die Oberflächenqualität – höhere Winkel sorgen für eine glattere Oberfläche, indem sie das Material sanft schneiden, während niedrigere Winkel möglicherweise mehr Spuren hinterlassen, insbesondere bei weicheren Metallen oder Kunststoffen.

Spanabfuhr ist entscheidend, insbesondere beim Fräsen und Bohren. Werkzeuge wie helikale Schaftfräser mit höheren Helixwinkeln halten die Späne vom Schneidbereich fern, verhindern Verstopfungen und Hitzeentwicklung. Das bedeutet weniger Ausfallzeiten und sauberere Schnitte.

Materialabhängige Tipps:

• Aluminium und weichere Metalle: Verwenden Sie höhere Helixwinkel (etwa 35 bis 45 Grad) für glattere Schnitte und besseren Spänefluss.
• Hartmetalle und Stähle: Niedrigere Helixwinkel (20 bis 30 Grad) bieten eine bessere Werkzeugkantenfestigkeit und verringern das Risiko von Werkzeugverschleiß.
• Faserverstärkte Materialien: Variierende Helixwerkzeuge helfen, Vibrationen zu reduzieren und die Oberflächenqualität zu verbessern.

Das Abwägen dieser Faktoren hilft, die Werkzeugleistung und -lebensdauer zu optimieren. Die Anpassung des Helixwinkels an Ihr Material und Ihre Maschinenkonfiguration ist entscheidend für die besten Ergebnisse.

Wie man Helixwinkel wie ein Profi berechnet und misst

Das Wissen um den Helixwinkel eines Werkzeugs oder Zahnrads ist entscheidend, um die beste Leistung aus Ihrer Bearbeitungs- oder mechanischen Einrichtung herauszuholen. Hier ist eine einfache Methode, um Helixwinkel zu berechnen und zu messen, ohne sich in komplizierten Formeln zu verlieren.

Schritt-für-Schritt-Berechnungsanleitung

1. Verstehen Sie die Grundlagen: Der Helixwinkel ist der Winkel zwischen der Kante des Werkzeugs oder Zahnrads und der Achse der Welle oder des Werkzeugs.
2. Messungen sammeln: Sie benötigen die Steigung (die Entfernung, die das Werkzeug oder der Faden entlang der Achse in einer vollständigen Umdrehung zurücklegt) und den Durchmesser des Werkzeugs oder Zahnrads, an dem der Winkel gemessen wird.
3. Verwenden Sie diese Formel:
   [
   text{Helixwinkel} = arctanleft(frac{text{Steigung}}{pi mal text{Durchmesser}}right)
   ]
   Diese Formel hilft, den Winkel in Grad zu berechnen.
4. Berechnen Sie den arctan mit einem Taschenrechner oder einer Smartphone-App. Dies gibt Ihnen direkt den Helixwinkel.

Diese Methode funktioniert für Werkzeuge wie schneidende Schaftfräser, Helixwinkel bei Gewindebohrern und das Design von Schneckenrädern.

Messungstechniken

• Protraktor-Methode: Wenn Sie das Werkzeug zur Hand haben, verwenden Sie einen digitalen Protraktor oder Winkelmesser, um den Winkel direkt von der Kante relativ zur Achse des Werkzeugs zu messen.
• Optischer Vergleich: In einer Werkstatt projiziert dieses Gerät das Profil des Werkzeugs auf einen Bildschirm, auf dem exakte Winkel mit hoher Präzision gemessen werden können.
• 3D-Scanning und Software: Für komplexe Werkzeuge ermöglicht das Scannen ihrer Geometrie der Software, den Helixwinkel digital zu berechnen.
• Mikroskopische Inspektion: Für kleine Werkzeuge können Mikroskope mit integrierter Messsoftware auch dabei helfen, den Helixwinkel zu bestimmen.

Durch die Kombination einfacher Berechnungen mit diesen Messtechniken können Sie sicherstellen, dass Ihre Helixwinkel genau sind, was die Spanabfuhr beim Bearbeiten verbessert und die Gesamtleistung des Werkzeugs steigert.

Die richtige Wahl des Helixwinkels – Experten-Tipps aus umfangreicher Erfahrung

Die Wahl des richtigen Helixwinkels kann einen großen Unterschied bei Ihrer Bearbeitung oder Zahnradmontage machen. Hier ist, worauf ich achte:

Zu berücksichtigende Faktoren

• MaterialtypWeiche Metalle wie Aluminium profitieren in der Regel von einem hohen Helixwinkel (30° oder mehr), da dies die Spanabfuhr erleichtert. Härtere Materialien könnten mit einem niedrigeren Helixwinkel besser zurechtkommen, um den Werkzeugverschleiß zu verringern.
• SchnittgeschwindigkeitHöhere Geschwindigkeiten funktionieren im Allgemeinen gut mit höheren Helixwinkeln, die die Schnittkräfte verringern und die Oberflächenqualität verbessern.
• Maschinensteifigkeit Weniger steife Maschinen benötigen möglicherweise einen niedrigeren oder moderaten Helixwinkel, um Werkzeugvibrationen und Schwingungen beim Schneiden zu vermeiden.

Wann man variable oder kundenspezifische Helixwinkel verwendet

• Variable Helix-FräserDiese Werkzeuge ändern den Helixwinkel entlang der Schneide, um Harmonien und Vibrationen zu reduzieren. Wenn Sie mit Schwingungen an CNC-Fräsmaschinen kämpfen, kann ein variabler Helixwinkel ein echter Wendepunkt sein.
• Kundenspezifische HelixwinkelKundenspezifische Winkel könnten für spezielle Arbeiten notwendig sein, wie z.B. einzigartige Gewindegänge oder spezielle Zahnraddesigns, und bieten eine bessere Leistung als Standardlösungen.

Häufige Probleme beheben

• Schlechtes SpanabfuhrWenn Späne blockieren, sollten Sie einen höheren Helixwinkel in Betracht ziehen oder den Werkzeugneigungswinkel anpassen, um den Spanfluss zu verbessern.
• Übermäßiger Werkzeugverschleiß oder HitzeDas Verringern des Helixwinkels kann die Schnittkräfte und die Hitze reduzieren, was die Werkzeuglebensdauer verlängert, insbesondere bei harten Materialien.
• Oberflächenfinish-ProblemeEin höherer Helixwinkel verbessert in der Regel die Oberflächenqualität, da er eine glattere Schnittwirkung erzeugt. Wenn das Finish rau erscheint, kann die Verwendung eines Werkzeugs mit höherem Helixwinkel helfen.

Die Wahl des richtigen Helixwinkels erfordert etwas Experimentieren, aber die Konzentration auf Material, Geschwindigkeit und Maschinenaufbau wird Sie zu den besten Ergebnissen führen.
