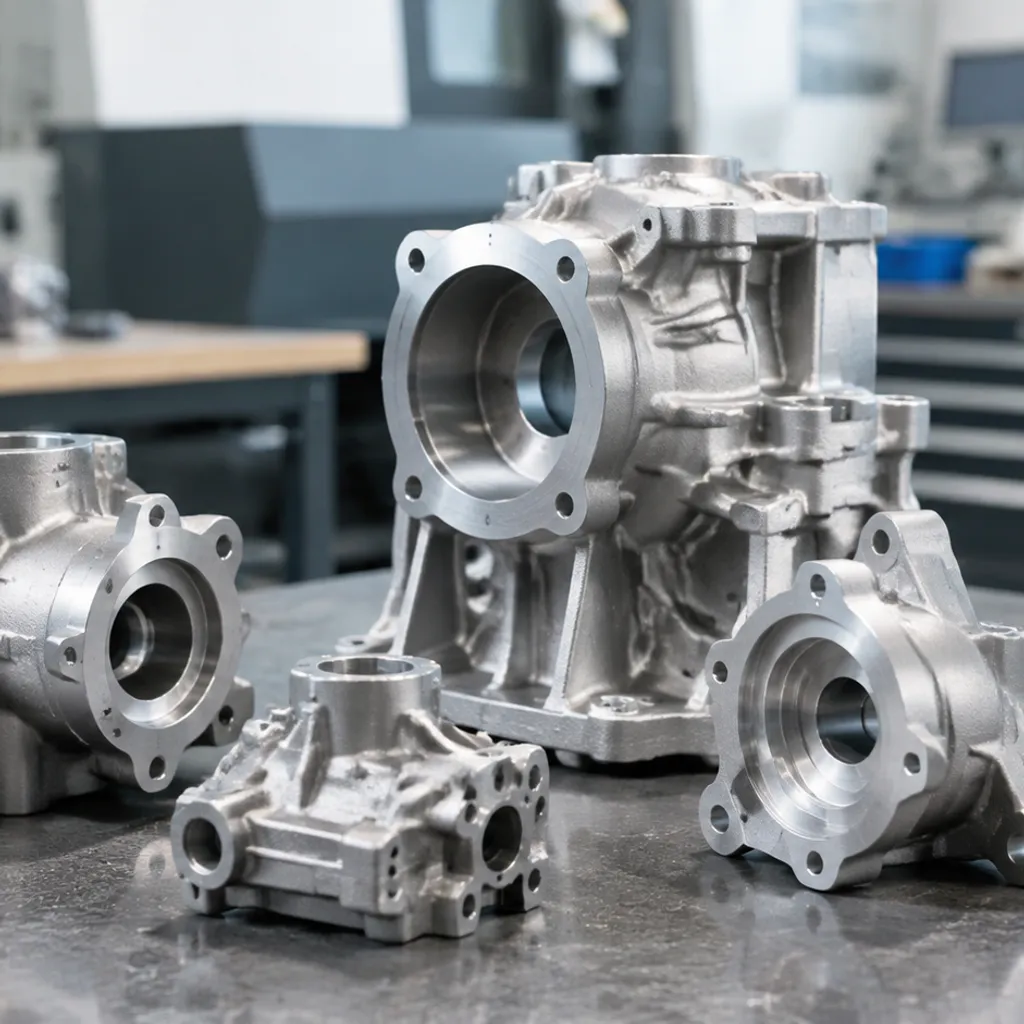

Componenti di fusione di precisione con alta precisione, finitura superficiale eccellente e prestazioni affidabili per applicazioni aerospaziali, automobilistiche e industriali

Comprendere il processo di fusione di precisione

La fusione di precisione—ampiamente riconosciuta tra le fonderie come processo a cera persa—trasforma complessi file digitali CAD in parti metalliche di forma quasi netta. Nelle nostre operazioni di produzione, bypassiamo le limitazioni di inclinazione pesante dei tradizionali stampi di sabbia utilizzando la colata in gusci ceramici a più strati. Questo garantisce tolleranze più strette, finiture superficiali superiori e requisiti di post-lavorazione quasi nulli.

[Iniezione di cera / Stampa 3D] ➔ [Assemblaggio ad albero] ➔ [Immersione in ceramica e stuccatura] ➔ [Dewaxing in autoclave a vapore] ➔ [Sinterizzazione ad alta temperatura] ➔ [Colata del metallo] ➔ [Rimozione e finitura a spruzzo]

Produzione di modelli in cera e modelli sacrificiali stampati in 3D

Ogni ciclo di fusione di precisione inizia con una replica positiva monouso del componente finale:

• Esecuzioni di produzione (Strumenti in cera): Iniettiamo cera di modello virgin, controllata in temperatura e dimensioni, in stampi in alluminio o acciaio lavorati con precisione sotto pressione idraulica.
• Fusione rapida di prototipi (SLA / Stampa 3D): Per validazioni a basso volume o run di ponte, bypassiamo i tempi di produzione degli stampi stampando direttamente modelli sacrificiali utilizzando resine fotopolimeriche o filamenti di cera castabile.
• cURL Too many subrequests. I modelli individuali vengono gate e assemblati a mano attorno a un canale centrale per formare un albero strutturale progettato per un alimentazione di metallo idraulica equilibrata.

Rivestimento in pasta ceramica, stuccatura e costruzione di gusci

Per costruire uno stampo rigido in grado di sopportare temperature di lega liquida fino a 1.650°C (3.000°F), l'albero di cera viene sottoposto a un processo sistematico di costruzione del guscio:

1. Immersione primaria in pasta: L'assemblaggio viene immerso in una pasta refrattaria fine a base di zirconia per stabilire una superficie di confine ultra-liscia.
2. Stuccatura: Gli assemblaggi umidi vengono immediatamente rivestiti in un letto fluidizzato con fini granuli di silica fusa.
3. Stratificazione di backup: Ripetiamo il ciclo di immersione e stuccatura da 5 a 9 volte utilizzando stucco di aluminosilicato progressivamente più grossolano per costruire la resistenza esterna dell'anello.
4. Asciugatura controllata: Ogni ciclo di immersione è controllato climaticamente per umidità relativa e temperatura ambiente al fine di eliminare microcracking.

Passaggio della Scocca	Composizione del Materiale	Funzione di Ingegneria Primaria
Primary Coat	Farina di zirconio + silice colloidale	Garantisce finitura superficiale (Ra 3,2 µm o migliore)
Strati Intermedi	Silice fusa (mesh 80–120)	Fornisce resistenza alle crepe e assorbimento di shock termici
Supporto Strutturale	Aluminosilicato (mesh 30–50)	Costruisce lo spessore fisico del muro e la resistenza alla pressione di scoppio
Strato di Sigillatura	Lavaggio sottile di silice colloidale	Blocca i granuli refrattari sciolti prima della dewaxing

Dewaxing in autoclave e sinterizzazione della scocca in ceramica ad alta temperatura

• Dewaxing ad alta temperatura: Trasferiamo le scocche verdi in un autoclave a vapore pressurizzato funzionante a 100–120 psi (0,7–0,8 MPa). Il trasferimento termico rapido scioglie la cera verso l'esterno dai confini della scocca in 8-12 secondi, prevenendo l'espansione termica della cera che potrebbe far scoppiare la ceramica.
• Sinterizzazione e Brunitura del Guscio: Gli stampi ceramici decerati vengono cotti in un forno di brunitura a gas a una temperatura compresa tra 1.650°F e 2.000°F (900°C–1.100°C). Questo processo brucia tutte le tracce di carbonio, sinterizza completamente il legante ceramico e preriscalda lo stampo per ricevere la lega liquida senza alcuno shock termico.

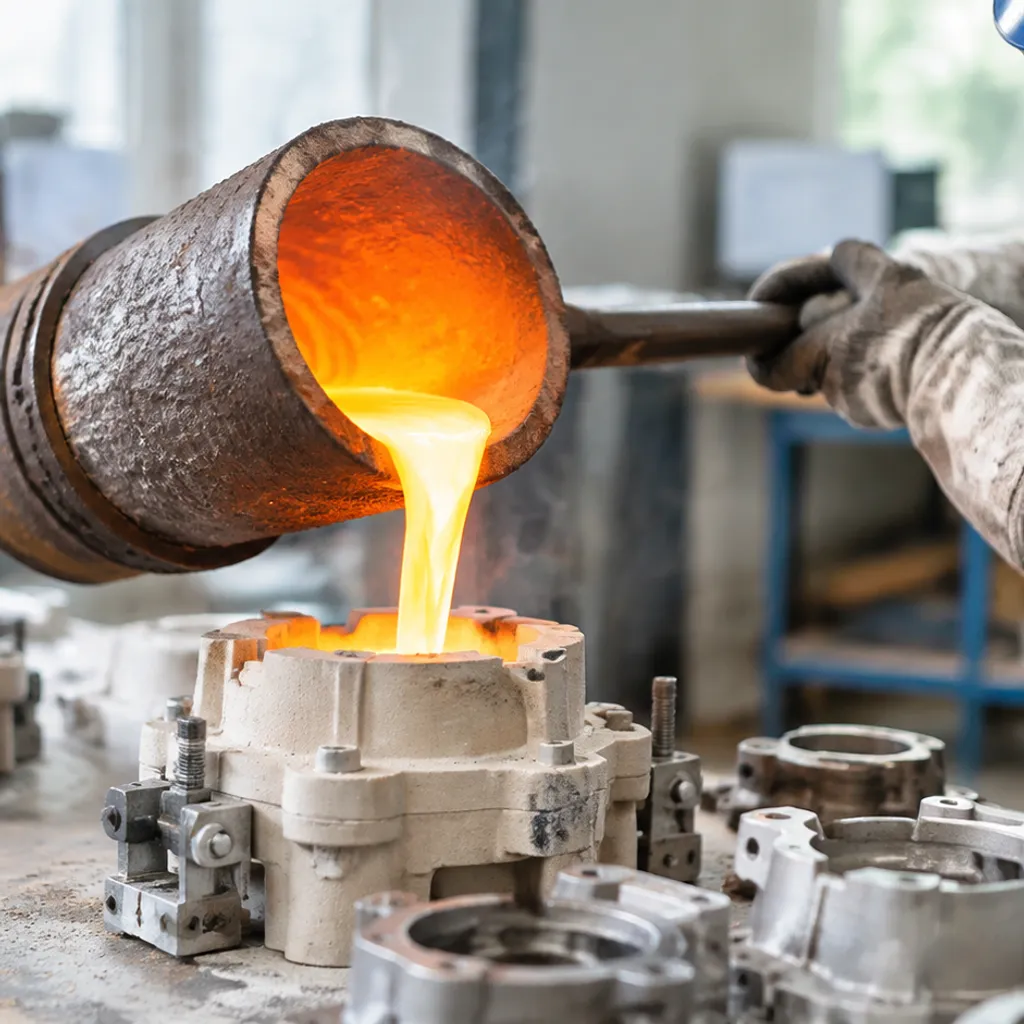

Colata di Metallo Fuso per Gravità, Sotto Vuoto o Centrifuga

A seconda della metallurgia del componente e degli spessori delle pareti, impieghiamo tre metodi di fusione principali:

• Colata per Gravità Atmosferica: Lo standard per la maggior parte dei tipi di acciaio inossidabile e al carbonio; la gravità fa scorrere il metallo fuso lungo il canale di colata mentre l'aria fuoriesce attraverso le pareti ceramiche permeabili.
• Fusione a Induzione Sotto Vuoto (VIM): Dedicato alle superleghe a base di nichel e cobalto. La fusione e la colata in condizioni di alto vuoto impediscono agli elementi reattivi (titanio, alluminio) di ossidarsi ed eliminano la porosità da gas.
• Fusione Centrifuga: Applicata a geometrie di turbine o valvole a parete sottile; la forza centrifuga compatta il metallo denso in alette delicate fino a uno spessore di 0,030″ (0,76 mm).

Rimozione del Guscio, Taglio, Sgrossatura dei Canali di Alimentazione e Finitura con Sabbiatura

Una volta raffreddati al di sotto del solito solido, i componenti passano attraverso le nostre celle di finitura:

• Rimozione Meccanica: Martelli vibranti pneumatici e idropulitrici ad alta pressione (fino a 10.000 psi) frantumano e rimuovono il guscio ceramico.
• Taglio: Seghe a taglio abrasivo o torce al plasma separano nettamente i componenti dal sistema di colata centrale.
• Smerigliatura dei Canali di Colata: Piattaforme di smerigliatura fisse levigano i residui dei canali a filo con le tolleranze di riferimento del disegno.
• Sabbiatura con Materiale Abrasivo: I pezzi subiscono una pulizia con granigliatura in acciaio inossidabile o con abrasivo all'ossido di alluminio per omogeneizzare la superficie metallica, rimuovere gli ossidi residui e preparare il pezzo per l'ispezione finale.

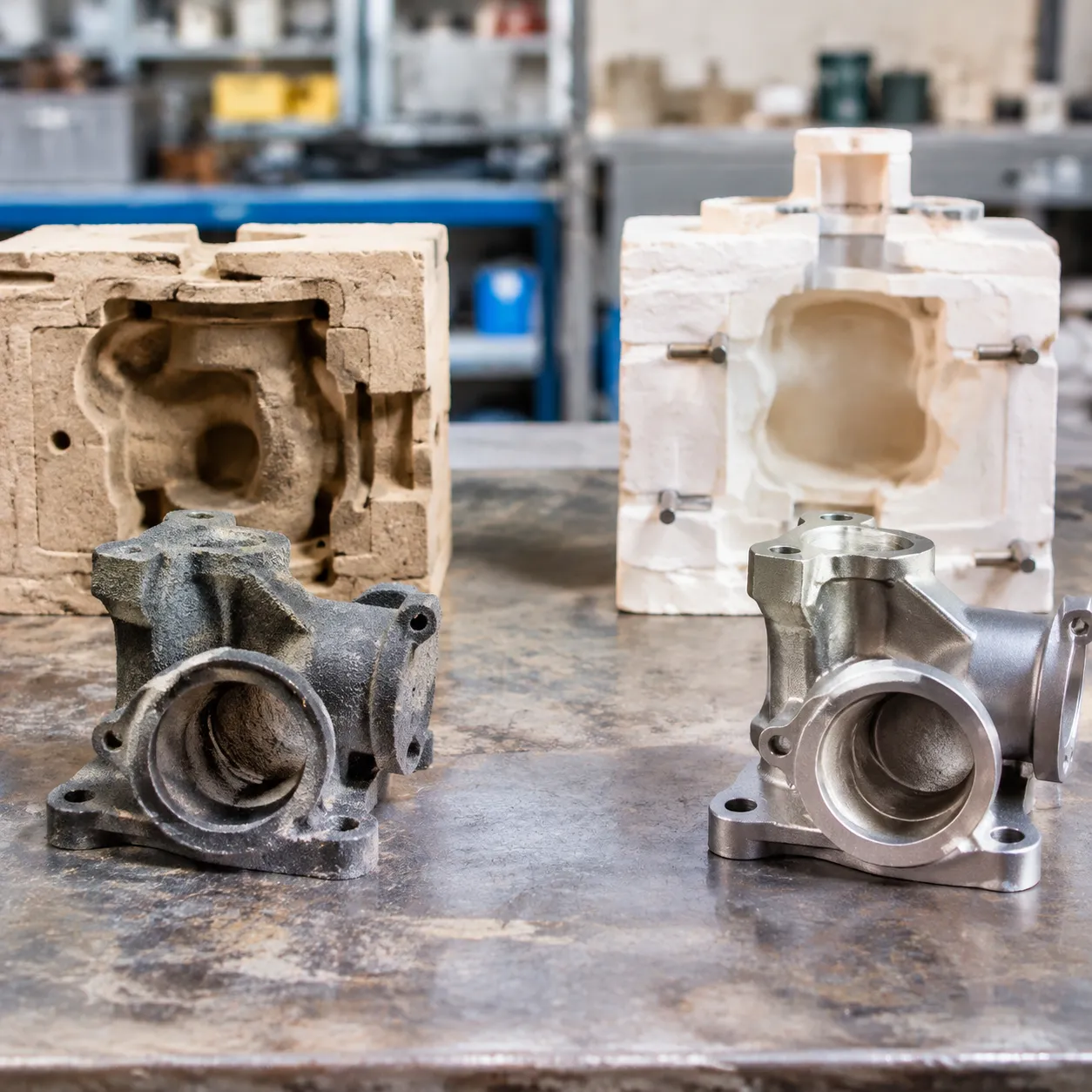

Fusione di Precisione vs. Fusione in Sabbia, Pressocolata e Lavorazione CNC

La scelta del giusto percorso produttivo si riduce a quattro compromessi: volume dei pezzi, geometria, requisiti di tolleranza e budget iniziale per le attrezzature. Nella nostra fonderia, vediamo regolarmente acquirenti che pagano troppo per ricavare pezzi da pieno tramite lavorazione meccanica quando una fusione quasi net-shape ridurrebbe drasticamente gli scarti di materiale, o che lottano con difetti di fusione in sabbia quando necessitano di tenute a pressione ermetiche.

Ecco come la fusione di precisione si confronta con le alternative più comuni:

cURL Too many subrequests.	Dimensional Tolerance	Rugosità Superficiale (Ra)	Complessità Geometrica	Costo Iniziale delle Attrezzature	Costo Unitario (Medio Volume)
Fusione di Precisione	da ±0,005 a ±0,010 pollici (ISO CT4–CT6)	63–125 µin (1,6–3,2 µm)	Eccezionale (Cavità interne, anime cieche)	Moderato ($3k – $15k)	cURL Too many subrequests.
cURL Too many subrequests.	±0.030 a ±0.060 in (ISO CT10–CT12)	250–500 µin (6,3–12,5 µm)	Moderato (Richiede bozze e scatole di stampo)	Basso ($1k – $5k)	Basso (Elevato post-lavorazione)
cURL Too many subrequests.	±0.002 a ±0.005 in (ISO CT3–CT5)	32–63 µin (0,8–1,6 µm)	Elevato (Limitato dalle trazioni della slitta in acciaio)	Elevato ($20k – $80k+)	Minimo (Solo alto volume)
cURL Too many subrequests.	±0.0005 a ±0.002 in	16–63 µin (0,4–1,6 µm)	Da Moderato a Elevato (Accesso allo strumento limitato)	Nullo in anticipo	Molto Elevato (Scarto di materiale)

Capacità di tolleranza dimensionale e ripetibilità

Colata di precisione affidabile Standard di tolleranza ISO 8062 livelli tra CT4 e CT6 direttamente dallo stampo. Per i nostri clienti, ciò significa che le facce di montaggio critiche, i fori delle viti e le porte dei fluidi possono spesso saltare le operazioni secondarie completamente.

• Sand casting si sposta troppo lungo le linee dello stampo cope-e-drag, costringendoti di solito a lavorare ogni interfaccia funzionale.
• Die casting mantiene dimensioni lineari più precise, ma funziona solo con leghe non ferrose come zinco e alluminio.
• Lavorazione CNC completa offre le tolleranze più strette a livello di micron, ma utilizzando i nostri servizi di lavorazione CNC con fusione in acciaio inossidabile fornisce un blocco fuso a forma di shape netto con sedili critici finiti, riducendo i tempi di ciclo di taglio fino a 70%.

Standard di finitura superficiale e rugosità (valori Ra)

Gli stampi in guscio di ceramica forniscono uno strato di confine ultra-liscio contro il metallo fuso. Le fusioni di precisione raggiungono regolarmente 63 a 125 µin Ra (1,6 a 3,2 µm), conferendo ai pezzi un aspetto pulito e professionale subito dopo la sabbiatura.

Revisione di un Guida alla finitura superficiale della colata in investimento mostra che le fusioni in sabbia lasciano una superficie granulosa e vaiolata (250–500 µin Ra) che richiede molatura o pesanti lavorazioni di asportazione. La pressocolata offre una finitura più liscia, ma la microfusione di precisione garantisce finiture eccellenti su metalli duri come acciaio inossidabile 316, leghe duplex e superleghe di nichel ad alta temperatura.

Complessità geometrica, sottosquadri e pareti sottili

Poiché il modello in cera a perdere fonde prima della colata, la microfusione aggira completamente i vincoli di sformo e le linee di divisione che rallentano altri processi:

• Passaggi interni e cavità cieche: Possiamo modellare giranti curve, camicie di raffreddamento serpentine e sottosquadri inversi senza richiedere complesse attrezzature metalliche in più pezzi.
• Capacità per pareti sottili: Realizziamo fusioni affidabili fino a 0,060 pollici (1,5 mm) su leghe ferrose e 0,040 pollici (1,0 mm) su alluminio.
• Limiti della pressocolata: Gli stampi metallici permanenti non possono gestire sottosquadri inversi senza costosi sistemi idraulici laterali ad alta manutenzione.
• Limiti della fusione in sabbia: Le anime in sabbia fragili si rompono in corrispondenza di sezioni trasversali strette, costringendo a progettare pareti spesse e pesanti.

Spese iniziali per le attrezzature rispetto ai costi a lungo termine dei singoli componenti

Le attrezzature iniziali spesso guidano le decisioni di approvvigionamento, ma il costo totale di proprietà racconta una storia diversa:

• Die casting richiede stampi in acciaio temprato che costano da 30.000$ a oltre 100.000$. Conviene solo quando i volumi superano i 20.000 pezzi all'anno.
• Sand casting presenta modelli economici, ma un'eccessiva pulitura secondaria a CNC e alti tassi di scarto fanno lievitare il costo finale del pezzo.
• Lavorazione meccanica da blocco pieno (full billet) elimina i costi iniziali delle attrezzature, ma lo spreco di materiale grezzo (spesso 60–80% di trucioli) e le tariffe orarie delle macchine distruggono i margini per volumi di produzione superiori a 100 unità.
• Attrezzature per la fusione di precisione in alluminio varia tipicamente tra 3.500 $ e 12.000 $. Produce centinaia di migliaia di modelli in cera senza usura, riduce drasticamente i costi di lavorazione secondaria e offre il minor costo totale per volumi di produzione da 250 a 50.000 pezzi all'anno.

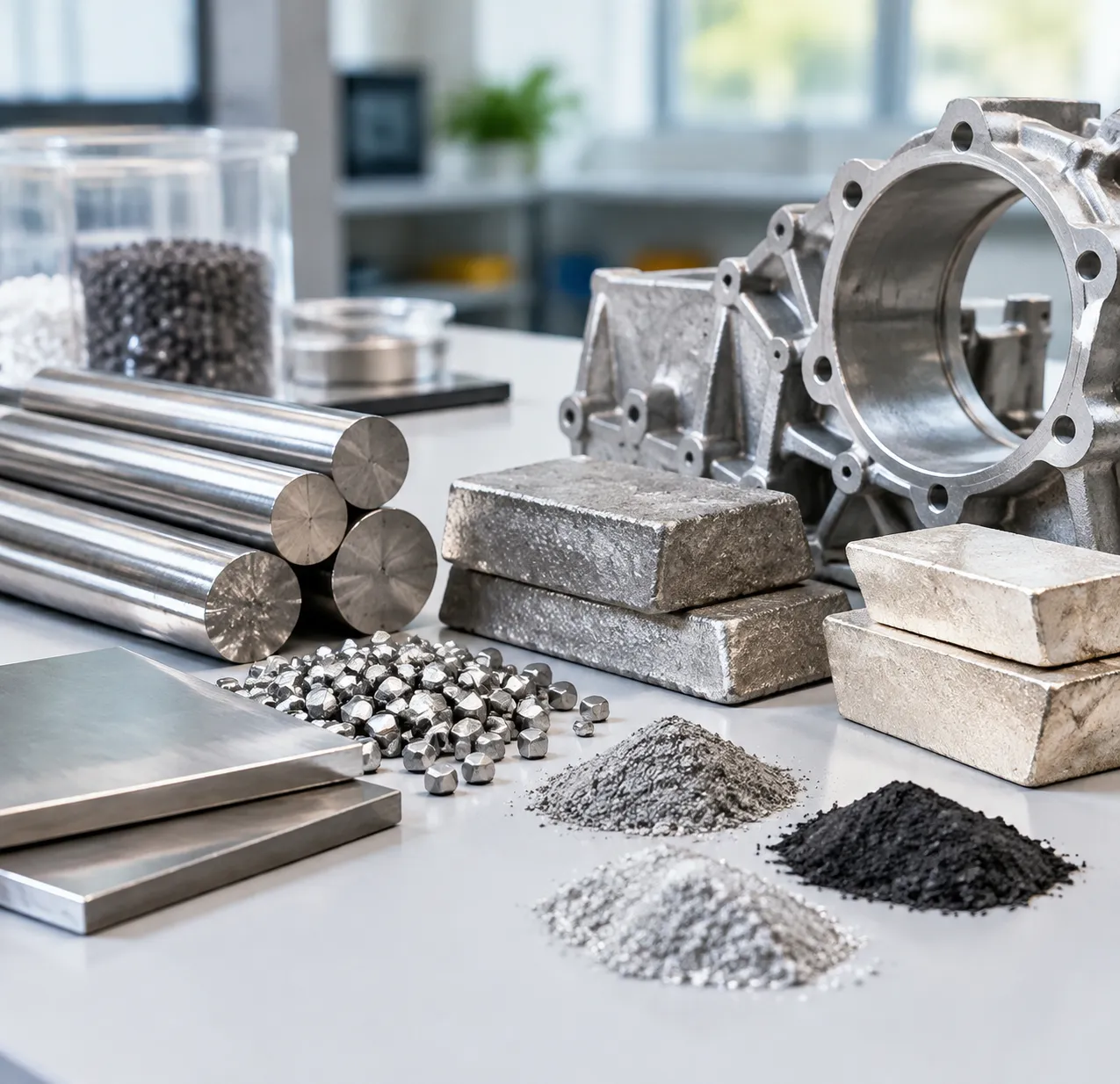

Principali materiali e leghe utilizzati nella fusione di precisione

La selezione del grado di metallo corretto determina tutto, dalla fluidità di fusione e dai tassi di ritiro alla resistenza all'usura finale e ai cicli di lavorazione. Nella nostra fonderia, fondiamo un vasto spettro di composizioni ferrose e non ferrose per soddisfare requisiti meccanici esatti.

Famiglia di leghe	Gradi tipici	Key Mechanical Properties	Lotti di produzione comuni
Inossidabili austenitici e martensitici	304, 316, 17-4 PH, Duplex 2205	Superiore resistenza alla corrosione, elevata resistenza a trazione (fino a 1.300 MPa invecchiato)	Lavorazione alimentare, pompe chimiche, staffe marine
Acciai al carbonio e bassolegati	WCB, 4140, 8620, 1020	Eccellente tenacità agli urti, temprabile superficialmente, economico	Cerniere strutturali, leveraggi agricoli, perni per uso minerario
Superleghe ad alta temperatura	Inconel 718/625, Hastelloy X, CoCrMo	Resistenza allo scorrimento viscoso e all'ossidazione superiore a 650°C (1200°F), biocompatibile	Ugelli per turbine, valvole per pozzi petroliferi, impianti ortopedici
cURL Too many subrequests.	Alluminio A356, ottone rosso C83600, bronzo all'alluminio e nichel	Bassa densità, conducibilità elettrica/termica, resistenza all'acqua salata	Scambiatori di calore, boccole marine, ferramenta per architettura

Acciai inossidabili resistenti alla corrosione (304, 316, 17-4 PH, Duplex)

L'acciaio inossidabile rappresenta una parte enorme della nostra produzione di microfusione. I gradi austenitici standard come il 304 e il 316 si prestano eccezionalmente bene alla fusione, offrendo percorsi di flusso dei fluidi continui senza le trappole di porosità tipiche delle fabbricazioni in più pezzi. Per sistemi di tubazioni critici e confini di pressione, consultate la nostra guida completa alla fusione di corpi valvola in acciaio inossidabile per vedere come queste leghe si comportano sotto pressione idrostatica. Quando è richiesta un'elevata resistenza insieme alla resistenza alla corrosione, fondiamo il 17-4 PH, che raggiunge alte soglie di durezza tramite trattamenti termici di precipitazione post-fusione H900 o H1150.

Acciai debolmente legati e al carbonio per parti strutturali ad alta resistenza

Quando la resistenza pura e il budget dominano le specifiche tecniche, gli acciai al carbonio e debolmente legati sono i cavalli di battaglia. Fondiamo 4140 e 8620 quando i componenti richiedono cementazione post-fusione, tempra totale o tempra a induzione a fiamma su pattini d'usura critici. I gradi al carbonio semplice come 1025 o ASTM A216 WCB offrono una saldabilità prevedibile e carichi di snervamento moderati per staffe di montaggio di attrezzature pesanti, leveraggi e testate di cilindri idraulici laddove una chimica esotica sarebbe eccessiva.

Superleghe di nichel e cobalto ad alta temperatura (Inconel, Hastelloy)

For severe environments involving thermal shock, high-pressure acid streams, or cyclic mechanical stress at cherry-red temperatures, we switch to vacuum induction melting (VIM) and pour nickel- or cobalt-base superalloys.

• Inconel (625 and 718): Retains full tensile integrity beyond 650°C; standard for turbocharger hot sides, exhaust flanges, and energy burners.
• Hastelloy (C-276): Unmatched resistance to pitting and wet chlorine gas cracking in petrochemical refining.
• Cobalt-Chromium Alloys: Outstanding biocompatibility and galling resistance under extreme loads; explore our technical breakdown on heat-resistant metals for medical applications and artificial joints to inspect wear-rate data on cast articulating components.

Non-Ferrous Alloys: Aluminum, Bronze, and Copper-Base Metals

Precision casting non-ferrous metals delivers tight net-shape parts with minimal secondary gating cleanup:

• Aluminum (A356, 6061-equivalent chemistry): High strength-to-weight ratio; routinely HIPed (hot isostatically pressed) and T6 heat-treated for void-free aerospace enclosures.
• Tin and Silicon Bronzes: Exceptional bearing properties, high natural lubricity, and spark resistance for volatile industrial environments.
• Nickel Aluminum Bronze (NAB): Defeats biofouling and saltwater erosion on deep-sea impellers and naval hardware.

Design Guidelines for Precision Cast Parts

Getting the best results out of precision casting starts at the CAD workstation. When we partner with engineering teams early, we eliminate unnecessary CNC finish machining, reduce reject rates, and avoid expensive tooling modifications down the road.

Linear Tolerances and Geometric Sizing (ISO 8062 CT4–CT6)

Precision casting delivers tighter dimensional repeatability than almost any other metal casting method. Under the Standard di tolleranza ISO 8062, our foundry routinely holds investment cast components to CT4 through CT6 classes.

• General linear dimensions: Typically held to ±0.005 in/in (±0.127 mm per 25 mm).
• Tight features: We can lock critical features down to ±0.003 in (±0.076 mm) using controlled wax shrinkage and tuned ceramic shell dynamics.
• Allowance and fitting: For mating faces, review our detailed allowance and tolerance guide to balance raw cast dimensions against areas that truly demand secondary machining.

Casting Parameter	Standard Precision Capability	Design Recommendation
Tolerance Class	ISO 8062-3 CT4 to CT6	Specify CT5 for critical functional fits
Minimum Wall (Steel)	0,060 pollici (1,5 mm)	0.080 in (2.0 mm) for larger spans
Minimum Wall (Al/Bronze)	0,040 pollici (1,0 mm)	0.060 in (1.5 mm) to avoid misruns
Draft Angle	0.5° to 1.0° (often 0° on short cores)	Zero draft acceptable on shallow draws
Corner Radii	R 0.030 in (0.75 mm) minimum	Blend transitions with R = 0.5 × wall thickness

Wall Thickness Minimums and Rib Transition Rules

Consistent cross-sections are vital for smooth molten metal flow and directional solidification:

• Avoid isolated thick sections: Heavy masses connected to thin walls cause hot spots, shrinkage porosity, and extended cooling cycles.
• Wall thickness transitions: When changing wall thickness, we apply a gradual taper with a 3:1 transition slope to distribute thermal stress evenly.
• Structural rib sizing: Keep reinforcing ribs between 60% and 80% of the adjacent nominal wall thickness. Making ribs too thick triggers internal voids and exterior depression marks.

Draft Angle Guidelines and Parting Line Placement

Because the lost wax process builds disposable patterns injected into precision metal dies, our draft requirements are remarkably forgiving:

• Draft angles: While sand casting often demands 2° to 3°, we operate comfortably with 0.5° to 1.0°. Shallow features or small holes often require zero draft.
• Parting lines: We position parting lines along natural part edges to minimize visual witness marks and simplify gate grinding. Placing the parting line away from critical sealing faces ensures baseline cast integrity without added cleanup operations.

Shrinkage Allowance Calculations and Sink Mark Prevention

Every alloy contracts as it cools from liquid to solid. We calibrate tool tooling dimensions using exact shrinkage factors—typically around 1.5% to 2.2% for carbon and stainless steels, and 1.2% to 1.5% for aluminum alloys.

To eliminate sink marks on visible or functional surfaces: Core out heavy solid bosses from the back or underside. Use generous fillets (minimum R 0.030 in / 0.75 mm) rather than sharp internal corners to prevent stress concentration and local hot spots. Maintain feeding paths so our casting gate and runner systems feed fresh molten metal directly into the heaviest sections during solid-state phase change.

Primary Industrial Applications of Precision Castings

Precision casting shines when parts have internal passages, thin walls, or complex contours that would be impossible or way too expensive to machine from a solid block. Across our shop floor, we pour near-net-shape components that cut cycle times, minimize raw material waste, and hold tight tolerances straight out of the mold.

Here is a breakdown of where our precision casting solutions deliver the highest value:

Industry Sector	Typical Cast Components	Common Alloys Used	Primary Engineering Benefit
cURL Too many subrequests.	Turbine blades, fuel nozzles, airframe brackets, guide vanes	Inconel 718, René 41, Titanium, 17-4 PH	High strength-to-weight ratio, heat resistance, zero weld seams
Medical Technology	Knee and hip implants, surgical instrument grips, dental fixtures	Co-Cr-Mo alloys, 316L stainless steel, Ti-6Al-4V	Biocompatibility, net-shape ergonomics, micro-detail accuracy
Flow & Fluid Control	Closed pump impellers, multi-port valve bodies, flow meters	CF8M (316 SS), Duplex SS, Hastelloy, Bronze	Smooth hydraulic flow, leak resistance, corrosion defense
Automotive & Energy	Turbocharger wheels, exhaust manifolds, power burner tips	High-nickel superalloys, carbon steels, heat-resistant ductile iron	Thermal shock resistance, vibration damping, long service life

Aerospace and Defense: High Heat, Zero Failure

In flight and defense systems, there is no margin for error. We regularly cast components that live in extreme operating environments:

• Hot-section engine parts: Single-crystal and equiaxed turbine blades, static vanes, and fuel swirlers built to survive gas temperatures exceeding 1,800°F (980°C).
• Structural hardware: Canopy hinges, missile fins, and airframe mounting brackets cast with thin-wall metal casting techniques to save weight without sacrificing load-bearing safety.

Medical Equipment: Precision and Biocompatibility

Medical instruments and long-term surgical implants demand defect-free surfaces and exceptional dimensional control:

• Orthopedic implants: Artificial joint surfaces cast from cobalt-chrome alloys with custom porous textures directly molded into the casting to promote bone ingrowth.
• Surgical tools: Complex, ergonomic handles, scalpel holders, and robotic end-effectors produced in medical-grade stainless steel that withstand repeated autoclave sterilization.

Flow Control and Fluid Handling: Complex Internal Passages

Machining a curved, fully enclosed fluid path from billet is an operational nightmare. We handle fluid movement components with ease:

• Pump impellers: Open, semi-open, and shrouded impeller casting with hydrodynamically balanced vanes that boost pump efficiency and reduce cavitation.
• Valve bodies: Intricate sanitary valves, cryogenic valves, and high-pressure manifold blocks cast without core shift or wall variation, completely eliminating multi-piece welded assemblies.

Automotive and Power Generation: Tough, High-Volume Hardware

From street cars to industrial power grids, precision casting handles brutal duty cycles, thermal cycling, and high-pressure fatigue:

• Turbocharger assemblies: High-velocity turbine wheels and variable-geometry vanes poured from nickel-base superalloys for instantaneous throttle response at 150,000+ RPM.
• Power plant components: Swirl burners, combustion nozzles, and structural mounting hardware. For these heavy-duty structural parts, using advanced methods in carbon and low-alloy steel castings keeps raw material costs practical while handling heavy shock loads and continuous pressure.

Quality Inspection and Defect Prevention Standards in Precision Casting

Delivering sound precision casting components demands rigorous verification at every stage of the pour, cooling, and finishing cycle. Our foundry integrates advanced non-destructive testing, precise dimensional metrology, and full heat-lot metallurgical validation to eliminate internal voids, inclusions, and dimensional drift before finished parts ship to your assembly line.

Non-Destructive Testing (NDT) Protocol

Non-destructive testing (NDT) isolates internal and surface discontinuities without altering the physical properties of the cast component. For a deeper breakdown of structural flaws, our comprehensive casting defects guide outlines how root causes like gas entrapment and thermal gradients are systematically identified and eliminated.

• Digital Radiographic Testing (X-Ray / RT): We use high-resolution digital X-ray inspection to detect hidden shrinkage porosity, gas holes, core shifts, and ceramic inclusions within internal thick-to-thin transitions and critical pressure walls.
• Liquid Penetrant Inspection (LPI / PT): Fluorescent dye penetrant highlights micro-cracks, surface hot tears, cold shuts, and porosity invisible to the naked eye under ultraviolet (black) illumination.
• Magnetic Particle Inspection (MPI): Applied strictly to ferromagnetic steel and iron castings, MPI generates magnetic fields that reveal subsurface tears and linear seam defects through fluorescent particle accumulation.

Inspection Method	Defect Target Identified	Coverage Depth	Primary Industry Standard
X-Ray Radiography (RT)	Gas voids, shrinkage cavity, slag inclusions	Full volumetric / internal	ASTM E192, ASTM E1742
Dye Penetrant (PT)	Surface-breaking cracks, pinholes, laps	Surface only (all metals)	ASTM E1417, AMS 2644
Magnetic Particle (MT)	Near-surface fissures, hot tears	Surface to 0.080″ depth	ASTM E1444, AMS 2640
Ultrasonic Testing (UT)	Wall thinning, subsurface laminations	Volumetric (uniform cross-sections)	ASTM A609, AMS 2154

Coordinate Measuring Machine (CMM) and 3D Scanning

Meeting tight casting tolerances requires immediate geometric verification. We bridge physical production and digital blueprints through dual-layer dimensional inspection:

• Tactile CMM Verification: Automated coordinate measuring machines probe mission-critical datums, bore true positions, flatness, and threaded features with accuracy down to ±0.0002 inches (±0.005 mm).
• Structured Light 3D Scanning: Optical scanners project structured blue light to capture millions of surface points across complex, contoured geometries like impellers and turbine blades. The scan data instantly maps against native 3D CAD models, generating full-part color-deviation heatmaps that expose draft deviations or tool wear instantly.

Spectrometric Alloy Analysis and Mechanical Testing

Chemical composition directly dictates mechanical integrity, corrosion resistance, and post-cast weldability. We verify every heat to ensure zero grade mix-ups:

• Optical Emission Spectrometry (OES): Chemical analysis is executed twice—first before the furnace tap, then via poured solid chill samples. We verify percentages of primary elements and trace residuals (carbon, chromium, nickel, sulfur, phosphorus) against precise ASTM/UNS alloy limits.
• Tensile and Yield Testing: Sacrificial test bars poured alongside the production castings undergo destructive tensile testing to confirm ultimate tensile strength (UTS), yield strength (0.2% offset), and elongation percentage.
• Hardness Mapping: Benchtop Rockwell (HRC/HRB) and Brinell (HBW) testing confirm correct post-cast solution annealing, precipitation hardening, or quenching/tempering cycles.

Factory Quality Certifications and Compliance

Consistent precision casting requires audited process controls, robust supply-chain traceability, and synchronized post-processing. When parts require downstream tight-tolerance secondary operations, pairing the foundry run with certified ISO machine shop services guarantees total feature accuracy, complete traceability, and reliable production repeatability across critical industrial sectors:

• ISO 9001:2015: Foundational quality management standard governing standard operating procedures, instrument calibration cadences, lot tracking, and continuous process optimization.
• AS9100D: Stringent aerospace and defense manufacturing compliance, mandating 100% material heat traceability, Level 3 NDT oversight, and comprehensive First Article Inspection Reports (FAIR) per AS9102.
• IATF 16949: Automotive-grade defect prevention framework supporting Production Part Approval Process (PPAP Level 3), Failure Mode and Effects Analysis (FMEA), and high-volume statistically controlled runs.

Precision Casting FAQs

Is Precision Casting the Same Thing as Investment Casting?

In modern industrial metalworking, precision casting almost always refers to the lost wax investment casting process. While the term “precision casting” occasionally covers specialty high-accuracy methods like ceramic mold or plaster casting, the vast majority of our production contracts use the terms interchangeably. We inject wax into dedicated dies, coat the patterns in refractory ceramic slurry, melt out the sacrificial wax, and pour liquid alloy directly into the hollow shell. This method consistently achieves near-net-shape geometry with minimal finish work required compared to traditional rough foundry techniques.

What Standard Dimensional Tolerance Can You Expect?

Our foundry produces parts conforming to Standard di tolleranza ISO 8062 grades CT4 through CT6. For raw castings straight out of knockout and gate grinding, you can rely on the following baseline specs:

• General Linear Tolerances: cURL Too many subrequests. ±0.005 in/in (±0.127 mm per 25 mm) for features up to 6 inches.
• Critical Tolerances: Controlled features hold ±0.003 in (±0.076 mm) with dedicated post-cast straightening and fixturing.
• Surface Finish: Standard as-cast roughness lands between Ra 3.2 µm to 1.6 µm (125 to 63 µin), easily beating sand casting’s typical Ra 12.5 µm (500 µin).
• Angular Tolerance: ±0.5° to ±1° on unconstrained geometries.

How Does Precision Casting Save Money Over Billet Machining?

Machining intricate components from solid metal bar stock creates staggering raw material waste and long CNC cycle times. Precision casting shifts your production economics in three measurable ways:

• High Buy-to-Fly Ratio: Machining complex valve manifolds or impellers from billet often generates 60% to 80% scrap chips. Precision casting delivers near-net geometry, yielding material utilization rates well above 90%.
• Reduced Machine Hours: You do not tie up 5-axis CNC machining centers roughing out external contours or hollow chambers. Secondary CNC finish machining is reserved strictly for tight-tolerance bearing bores, thread tapping, and precision mating surfaces.
• Long-Term Tooling ROI: Hard aluminum wax injection molds produce hundreds of thousands of identical patterns. The initial mold investment pays for itself quickly once production volume hits recurring commercial batches.

What Is the Typical Weight and Size Limit for Precision Cast Parts?

While precision casting is renowned for intricate, handheld components, our process accommodates a wide industrial range:

Parameter	Standard Range	Maximum Practical Limit
Part Weight	0.05 lbs to 40 lbs (0.02 kg to 18 kg)	Up to 150 lbs (70 kg)
Part Envelope	0.5 in to 18 in (12 mm to 450 mm)	Up to 24 x 24 x 24 in (600 mm cube)
Minimum Wall Thickness	0.060 in to 0.090 in (1.5 mm to 2.3 mm)	0.030 in (0.76 mm) locally supported

Parts exceeding 150 lbs face shell handling constraints and thermal stress cracking during dewaxing, making heavier components better suited for alternate foundry operations.

What Are the Average Lead Times for Mold Tooling and First-Article Samples?

Tooling build and first-article validation timelines depend on geometry complexity, alloy selection, and prototyping requirements:

• Rapid Prototyping (No Hard Tooling): 1 to 2 weeks using 3D-printed sacrificial wax or resin models. Ideal for fit checks, functional testing, and low-volume pilot runs.
• Hard Tooling Fabrication: 3 to 5 weeks to CNC machine the aluminum wax-injection tooling and core inserts.
• First Article Inspection (FAI / PPAP): 2 to 3 weeks after tooling sign-off. This window covers wax injection, ceramic shell drying cycles, casting, gate removal, heat treatment, CMM dimensional inspection, and non-destructive testing (NDT).
• Full Production Runs: 4 to 8 weeks following first-article sign-off, based on batch size and required secondary surface treatments.
